光伏屋頂防雷需綜合直擊雷防護、感應雷防護及接地系統設計，具體規范如下：

一、直擊雷防護

1. ?接閃器安裝?：在光伏板邊緣或支架頂部安裝避雷針/避雷帶，保護范圍需通過滾球法計算（如二類防雷建筑避雷針覆蓋半徑約45米）。
2. ?金屬部件利用?：光伏板金屬邊框可作為接閃器，需與支架可靠連接并接地。

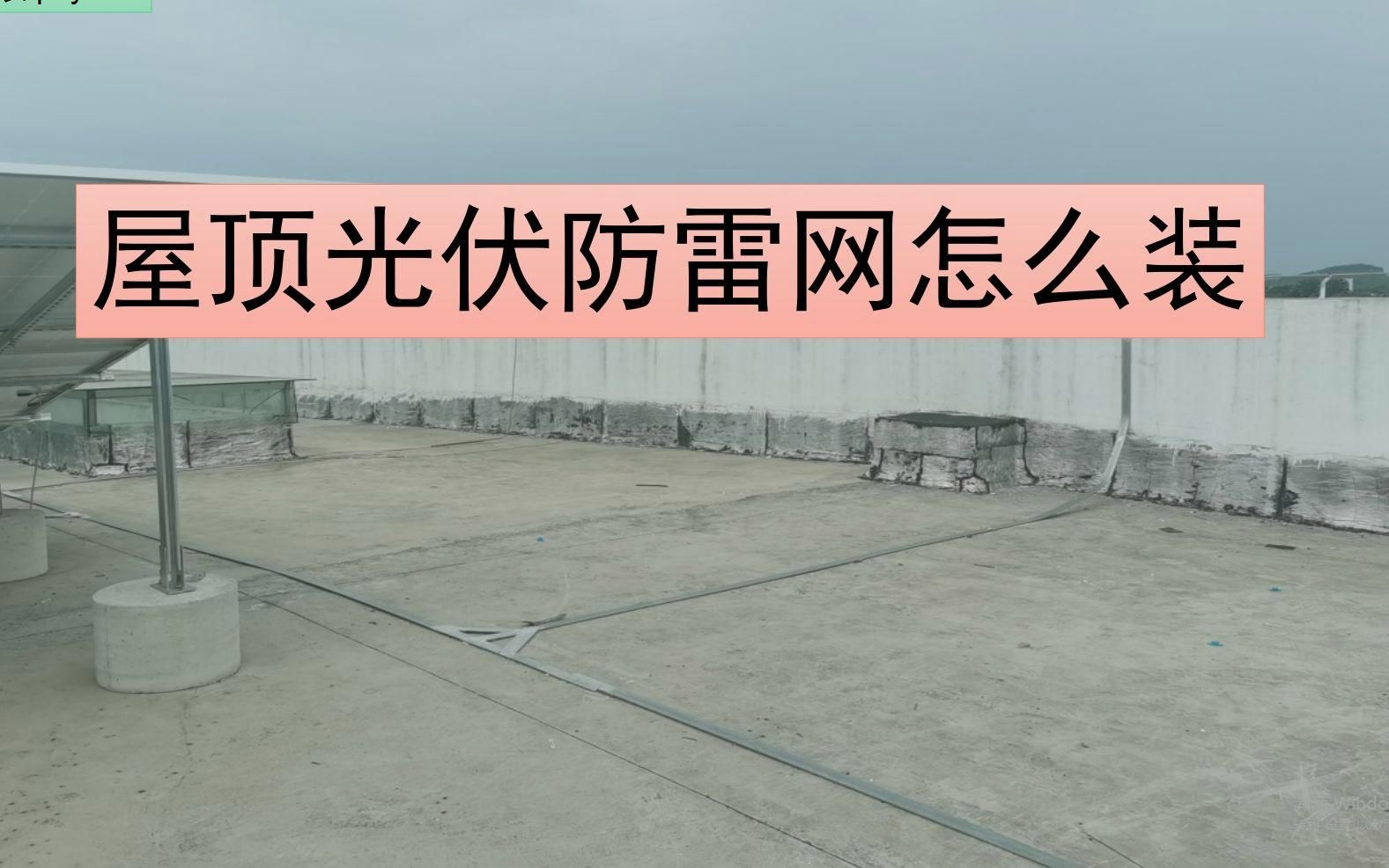

01:0000:00/01:001.提出問題2.答案解析3.接地網引接示意圖4.扁缸與扁缸搭接要求5.自設防雷網引接

二、感應雷防護

1. ?浪涌保護器（SPD）?：
   • 直流側：在匯流箱或逆變器輸入端安裝適配電壓（如1000V DC）的SPD。
   • 交流側：逆變器輸出端需配置標稱放電電流≥20kA的SPD。
2. ?等電位連接?：將支架、逆變器、配電箱等金屬部件通過等電位端子箱連接，消除電位差。

光伏電站的防雷怎么做光接地就夠了嗎星秦新能源培訓
01:00光伏防雷避雷避坑,您了解多少光伏電站怎么防雷全民小視頻

三、接地系統

1. ?接地電阻?：
   • 普通區域≤4Ω，高雷區（如廣東沿海）建議≤1Ω。
   • 接地體宜用鍍鋅鋼材，垂直埋深≥2.5米，水平間隔≥5米。
2. ?施工要點?：
   • 組件接地需專用端子，并清除氧化層。
   • 支架連接優先焊接，避免螺栓松動。
   • 逆變器接地線應單獨引線，距建筑防雷線≥10米。

01:1200:00/01:121.圖紙要求與焊接問題2.改為螺栓固定3.螺栓固定的具體操作4.夾具與自攻絲的使用5.小工可完成的安裝工作

四、其他規范

• ?防雷等級?：參考GB 50057《建筑物防雷設計規范》。
• ?定期檢測?：雷雨季前后需檢測接地電阻。

聊聊太陽能光伏發電系統的防雷設計CSDN軟件開發網
02:54【光伏發電基礎】第67講 光伏電站防雷系統設計原則嗶哩嗶哩

---

需要幫你整理一份光伏防雷施工檢查清單嗎？可以快速對照關鍵步驟避免遺漏~
