鋼板焊接質量檢測標準涵蓋多方面內容，首先在術語定義上，明確了鋼結構焊接、焊縫分類、焊接工藝評定等概念，檢測方法包括可視檢查，即通過目視觀察焊接接頭質量、缺陷及變形情況；還有射線探傷，應符合GB/T 3323規定，焊縫質量不低于BⅡ級；超聲波探傷要符合GB 11345規定，焊縫質量同樣不低于BⅡ級，對于焊接球節點網架焊縫等特定焊縫，其內部缺陷分級及探傷方法需符合JG/T203 - 2007、JGJ81等標準規定。

厚鋼板焊接質量檢測標準

厚鋼板焊接質量檢測的標準主要包括以下幾個方面：

1. 焊縫表面質量檢測

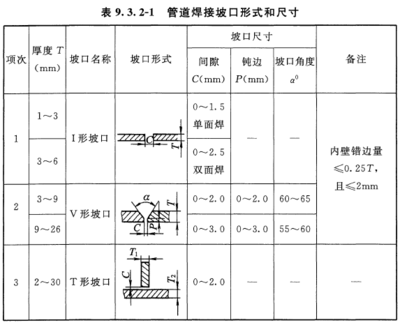

焊縫表面質量檢測包括焊道表面的平整度、焊道表面粗糙度、坡口角度和咬邊寬度及深度。焊道表面的平整度要求與母材的平面一致，一般采用水平儀或直尺測量。焊道表面粗糙度需要用光面樣板在焊接部位作一標記（如+），按標準規定進行檢測。坡口角度根據國家標準《碳鋼、合金結構鋼制管對接焊接技術規程》（GB50364-2002）規定，對帶頸平頭管對接接頭應采用45°坡口；對帶頸承插連接管接頭應采用90°坡口。咬邊是指兩工件端面間局部未熔合而殘留部分熔池的現象。

2. 內壁質量檢測

內壁質量檢測包括內孔橢圓率和鋼管缺陷檢查。內孔橢圓率應≤0.02%，且最大直徑≤25mm的鋼管不得有裂紋、折疊、重皮等缺陷。外徑不大于32mm的鋼管不得有分層現象。

3. 外觀檢驗

外觀檢驗包括檢查有無裂紋、折迭和結疤等缺陷以及鍍鋅層是否均勻無脫落等現象。

4. 超聲波檢測

超聲波檢測包括超聲測厚儀法和超聲波脈沖反射波法。超聲測厚儀法是將探頭置于待檢件待測部位上并調節好焦距后對準探頭的聲強級讀數即可得到被測部位的實際壁厚值。該方法適用于各種材質金屬板材的厚度測定。超聲波脈沖反射波法也是將探頭置于待檢件待測部位上并調節好焦距后對準探頭的聲強級讀數即可得到被測部位的實際壁厚值。

5. 無損檢測

無損檢測包括射線探傷、超聲波探傷、磁力探傷、滲透探傷等。無損檢測的常規方法有直接用肉眼檢查的宏觀檢驗和用射線照相探傷、超聲探傷儀、磁粉探傷儀、滲透探傷、渦流探傷等儀器檢測。肉眼宏觀檢測可以不使用任何儀器和設備，但肉眼不能穿透工件來檢查工件內部缺陷，而射線照相等方法則可以通過各種各樣的儀器或設備。

6. 力學性能實驗

力學性能實驗包括拉伸試驗、硬度試驗、彎曲試驗、疲勞試驗、沖擊試驗等。這些實驗用于檢測焊接接頭的力學性能，以確保其滿足設計要求。

7. 化學分析試驗

化學分析試驗包括化學成分分析、腐蝕試驗等。這些試驗用于檢測焊接接頭的化學成分和耐腐蝕性能，以確保其滿足設計要求。

8. 金相檢驗

金相檢驗包括宏觀檢驗和微觀檢驗等。這些檢驗用于檢測焊接接頭的微觀組織，以確保其滿足設計要求。

以上就是厚鋼板焊接質量檢測的主要標準。需要注意的是，具體的檢測方法和要求可能會根據不同國家和地區的規定有所不同。因此，在實際操作中，應根據當?shù)氐南嚓P(guān)標準和規范來進行檢測。
