化處理是一種常見(jiàn)的表面處理方法，廣泛應(yīng)用于金屬和合金的防腐涂層中，磷化處理通過(guò)在金屬表面形成一層磷酸鹽保護(hù)膜，可以顯著提高涂層的耐腐蝕性，這層保護(hù)膜能夠有效隔絕空氣、水分等腐蝕性介質(zhì)與金屬基體接觸，從而減少腐蝕反應(yīng)的發(fā)生。，在磷化處理過(guò)程中，通常采用酸性或堿性溶液作為磷化液，其中含有磷化劑如磷酸二氫銨（NH4H2PO4）和/或磷酸（H3PO4），這些磷化劑與金屬表面的氧化物反應(yīng)生成難溶性的磷酸鹽，進(jìn)而形成穩(wěn)定的保護(hù)層。，磷化處理的效果不僅取決于磷化液的成分和濃度，還受到處理溫度、時(shí)間、以及后續(xù)涂層材料的影響，適當(dāng)?shù)牧谆幚砜梢燥@著提高涂層的附著力、硬度和耐腐蝕性能，延長(zhǎng)涂層的使用壽命，過(guò)度的磷化處理可能導(dǎo)致涂層脆性和耐沖擊性降低，因此在實(shí)際應(yīng)用中需要根據(jù)具體

磷化處理對(duì)涂層耐腐蝕性的影響

磷化處理是一種在金屬表面形成磷酸鹽膜層的化學(xué)處理技術(shù)，該技術(shù)廣泛應(yīng)用于金屬防腐、涂裝前處理、潤(rùn)滑和表面裝飾等領(lǐng)域。磷化膜不僅能夠提高金屬本身的耐腐蝕性能，還能顯著提升后續(xù)涂層的附著性和耐久性，從而增強(qiáng)整體防護(hù)效果。

磷化膜的作用機(jī)制

磷化膜在金屬表面形成后，能夠有效阻止微電池效應(yīng)的發(fā)生，這是導(dǎo)致金屬腐蝕的主要原因之一。此外，磷化膜的多孔結(jié)構(gòu)可以與后續(xù)涂層緊密結(jié)合，提高涂層的附著力，使其更難被腐蝕性介質(zhì)侵蝕。

提高涂層耐腐蝕性的方法

為了進(jìn)一步提高磷化膜的耐腐蝕性能，從而增強(qiáng)涂層的耐腐蝕性，可以采取以下幾種措施：

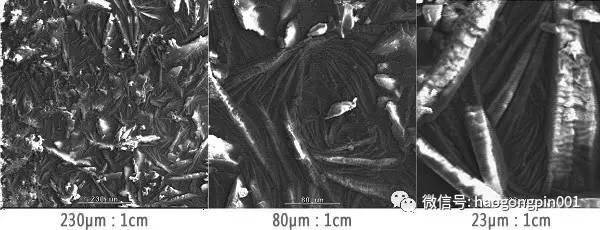

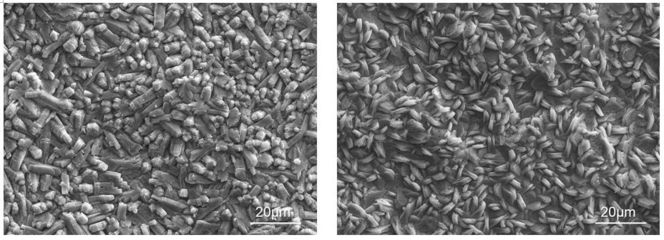

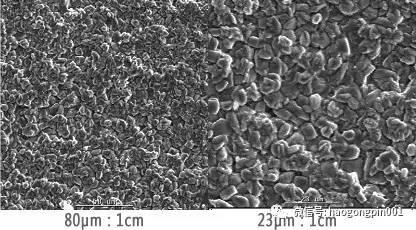

1. 優(yōu)化磷化液配方：通過(guò)調(diào)整磷化液中主鹽（如磷酸二氫鋅、磷酸二氫錳等）的濃度和比例，合理添加促進(jìn)劑（如硝酸鹽、亞硝酸鹽、氯酸鹽等），以及加入適量的添加劑（如鎳、鉬、鎢等金屬鹽類或有機(jī)化合物），可以獲得結(jié)晶細(xì)致、均勻、致密的磷化膜。

2. 控制磷化工藝參數(shù)：適當(dāng)?shù)牧谆瘻囟群蜁r(shí)間可以促進(jìn)磷化膜的形成，但需避免溫度過(guò)高導(dǎo)致結(jié)晶粗大，降低膜層的耐腐蝕性。通常，磷化溫度控制在30-60℃之間，磷化時(shí)間為2-10分鐘。此外，合理控制酸比（總酸度與游離酸度的比值）也是關(guān)鍵因素之一。

3. 預(yù)處理和后處理：在磷化處理前，對(duì)金屬表面進(jìn)行徹底的除油、除銹、除氧化皮等預(yù)處理，確保金屬表面清潔、均勻。磷化后進(jìn)行封閉處理，如采用鉻酸鹽封閉、有機(jī)涂層封閉等方法，填充磷化膜的孔隙，進(jìn)一步提高膜層的耐腐蝕性。同時(shí)，進(jìn)行烘干處理，使磷化膜充分干燥、固化，增強(qiáng)膜層的穩(wěn)定性和耐腐蝕性。

4. 清潔生產(chǎn)：采用低污染、低能耗的磷化液配方和工藝，減少磷化過(guò)程中的有害物質(zhì)排放和能源消耗。加強(qiáng)磷化廢水、廢渣的處理和回收利用，降低對(duì)環(huán)境的影響，同時(shí)提高資源利用率。

實(shí)際應(yīng)用中的效果

在實(shí)際應(yīng)用中，通過(guò)上述方法優(yōu)化磷化處理工藝，可以顯著提高磷化膜的耐腐蝕性能，進(jìn)而增強(qiáng)后續(xù)涂層的耐腐蝕性。例如，在汽車緊固件行業(yè)中，通過(guò)改進(jìn)磷化處理工藝，可以使磷化膜在中性鹽霧試驗(yàn)中達(dá)到90分鐘不產(chǎn)生銹蝕的標(biāo)準(zhǔn)，從而提高緊固件的整體耐腐蝕性能。

綜上所述，磷化處理對(duì)涂層耐腐蝕性的影響是顯著的。通過(guò)優(yōu)化磷化液配方、控制工藝參數(shù)、進(jìn)行有效的預(yù)處理和后處理，以及采用清潔生產(chǎn)方式，可以大幅提高磷化膜的耐腐蝕性能，從而增強(qiáng)涂層的耐腐蝕性，延長(zhǎng)金屬制品的使用壽命。

磷化液配方優(yōu)化的具體步驟

磷化膜耐腐蝕性能測(cè)試方法

磷化處理對(duì)涂層附著力影響

磷化處理在汽車行業(yè)的應(yīng)用案例
