是關于結構工程師鑒別圖紙技巧的摘要：，結構工程師鑒別圖紙需多方面考量，查看圖紙完整性，包括目錄、設計說明等是否齊全，各部分內容有無缺失，關注圖紙規范性，如線條粗細、標注樣式等是否符合標準，確保圖紙清晰準確，審查結構體系合理性，分析梁、柱、墻等構件布局是否科學，能否滿足受力要求，對于荷載取值要仔細核對，保證符合實際工況，還要留意節點構造詳圖，檢查連接方式、鋼筋配置等是否合規，需對比不同專業圖紙，查看建筑、設備等專業與結構圖紙是否存在沖突。

結構工程師鑒別圖紙的技巧

一、熟悉制圖標準與規范

• 理解基本制圖規則
  • 結構工程師要熟悉投影原理、視圖關系等建筑制圖的基本規則，這有助于準確解讀圖紙上各種構件和結構的表示方法。例如，在平面視圖中如何通過投影來展示梁、柱等構件的位置和形狀，這是正確理解圖紙的基礎。
• 掌握結構相關符號與標注

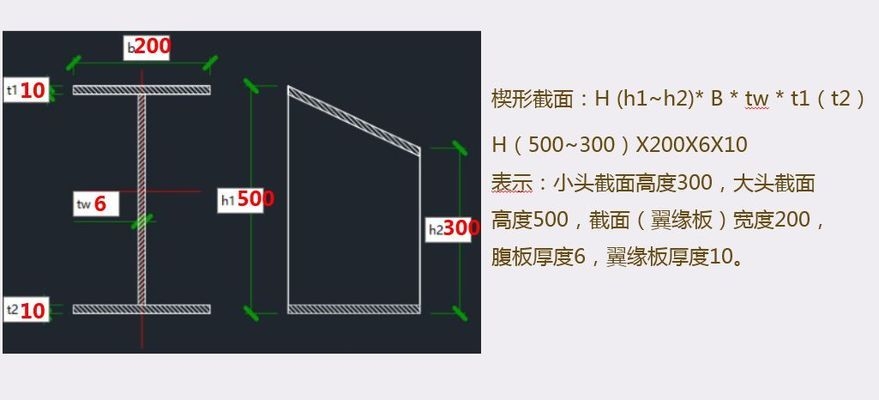

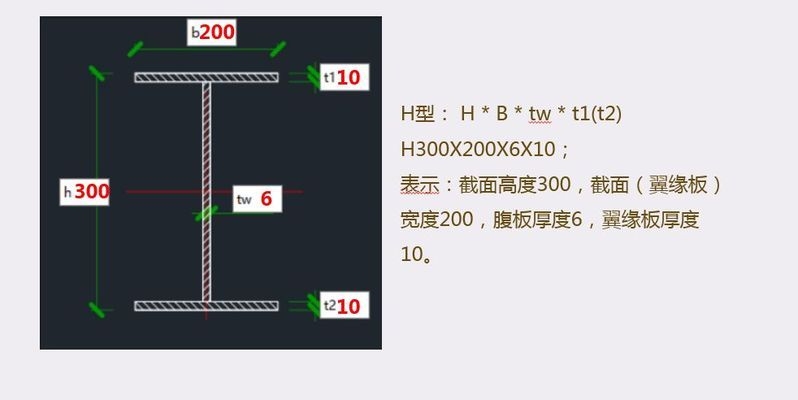

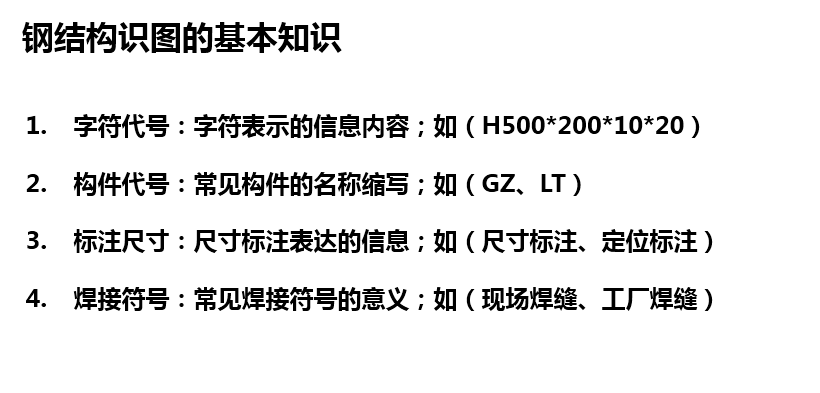

  • 掌握結構圖紙中常用的符號和標注是關鍵。不同的符號代表著不同的構件、連接方式、尺寸等信息。例如，梁可能用特定的線條樣式和標識字母來表示，鋼筋的規格和布置也有專門的標注方式。熟悉這些符號和標注可以通過學習相關的標準和規范，或者參考專業的教材和指南。

二、了解結構體系與構件

• 認識結構體系類型
  • 熟悉不同的結構體系，如框架結構、剪力墻結構、框架 - 剪力墻結構等。不同結構體系在圖紙上的體現方式有所不同，框架結構側重于梁柱的布局和連接關系，而剪力墻結構則更關注墻體的布置和配筋情況。
• 掌握構件特性
  • 對各種結構構件如梁、柱、板、墻等的特性和用途有深入的了解。例如，梁主要承受豎向荷載并將其傳遞給柱子，柱子則要承擔梁傳來的荷載以及自身的重量，并將荷載傳遞到基礎。了解這些有助于判斷構件在結構中的合理性。

三、按順序閱讀圖紙

• 整體瀏覽
  1. 查看圖紙標題和圖例：標題能概括圖紙的主要內容，圖例則解釋了圖紙中各種符號和顏色的含義。例如，有的圖例會說明不同類型的鋼筋在圖紙上是如何表示的。
  2. 明確圖紙比例：這關系到對構件實際尺寸的準確判斷，比例不合適可能導致對結構尺寸和空間關系的錯誤理解。
• 局部深入
  1. 從平面圖開始：平面圖展示了結構在水平方向的布局，包括梁柱的位置、房間的劃分等。通過平面圖可以對整個結構的平面形狀、尺寸以及各構件的相對位置有初步的認識。
  2. 查看立面圖和剖面圖：立面圖反映結構的外觀形狀和高度方向的變化，剖面圖則能展示內部結構的構造關系。例如，剖面圖可以清晰地看到梁與板的連接方式、柱子在不同樓層的變化等。
  3. 仔細閱讀標注和尺寸：標注和尺寸提供了構件的詳細信息，如梁的截面尺寸、鋼筋的直徑和間距等。這些信息是進行結構計算和施工的重要依據。

四、檢查圖紙的完整性和一致性

• 完整性檢查
  • 確保圖紙包含了所有必要的內容，如結構設計說明、基礎圖、各層結構圖、節點詳圖等。缺少任何一部分都可能影響對整個結構的理解和施工。
• 一致性核對
  • 核對不同圖紙之間的數據和信息是否一致。例如，平面圖中的柱子位置和尺寸應與剖面圖中的一致，結構計算書中的荷載取值應與圖紙中的設計荷載相匹配。

五、結合實際與經驗

• 考慮實際施工可行性
  • 從施工的角度審視圖紙，判斷結構構件的布置和連接方式是否便于施工。例如，過于復雜的鋼筋布置可能在實際施工中難以實現，需要與設計人員溝通調整。
• 積累經驗并參考案例
  • 通過參與實際項目積累經驗，同時參考類似項目的成功案例。遇到復雜或不確定的結構圖紙時，可以借鑒以往的經驗來判斷圖紙的合理性。
