：厚板焊接預(yù)熱溫度控制技術(shù)不斷發(fā)展，綜合考慮碳當(dāng)量、板厚、焊材氫含量等因素，按相關(guān)標(biāo)準(zhǔn)確定最低預(yù)熱溫度，一般為100-150℃，并控制層間溫度不超過250℃，預(yù)熱加熱區(qū)域在坡口兩側(cè)，寬度有要求，測溫點(diǎn)位置也有規(guī)定，對于不同厚度鋼板，如板厚不小于36mm的預(yù)熱到120℃，60-70mm的需達(dá)150℃，焊接過程中要嚴(yán)格控制層間溫度，一般控制在200-250℃之間，且盡量一次焊接連續(xù)作業(yè)完成，還可采用對稱焊接、

厚板焊接預(yù)熱溫度控制的最新技術(shù)進(jìn)展

預(yù)熱溫度控制的重要性

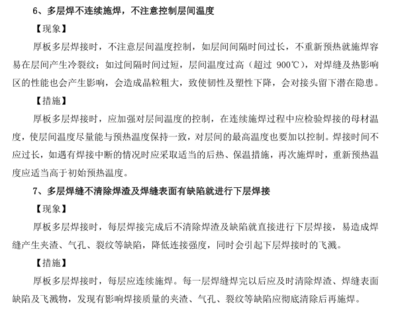

厚板焊接過程中，預(yù)熱溫度的控制至關(guān)重要。它不僅能夠提高焊縫的質(zhì)量，還能降低焊縫產(chǎn)生裂紋的風(fēng)險(xiǎn)。預(yù)熱的作用主要包括提高材料的凝固溫度、縮短焊接冷卻時(shí)間、減小焊縫收縮和變形的影響，減少內(nèi)應(yīng)力和殘余應(yīng)力，以及提高焊接工藝的質(zhì)量和生產(chǎn)效率。

最新預(yù)熱溫度控制技術(shù)

智能溫控設(shè)備

目前，市場上已經(jīng)出現(xiàn)了多種智能溫控設(shè)備，這些設(shè)備能夠精確控制焊接前的預(yù)熱溫度。例如，訊達(dá)電熱焊接前預(yù)熱溫度控制設(shè)備，具備高效運(yùn)營和控溫準(zhǔn)確的特點(diǎn)，能夠根據(jù)實(shí)際情況進(jìn)行溫度調(diào)整，確保焊接質(zhì)量。

余熱利用技術(shù)

除了傳統(tǒng)的預(yù)熱方法，近年來還出現(xiàn)了利用余熱進(jìn)行預(yù)熱的技術(shù)。例如，在湛江鋼鐵公司，厚板余熱制冷技術(shù)首次成功應(yīng)用于焊接過程中。這項(xiàng)技術(shù)通過利用煙氣中的余熱作為驅(qū)動(dòng)熱源，通過吸收和釋放過程實(shí)現(xiàn)制冷，從而減少對電能的依賴。這種技術(shù)不僅節(jié)約了能源，還提高了焊接過程的環(huán)保性。

注意事項(xiàng)

在進(jìn)行厚板焊接預(yù)熱時(shí)，需要注意以下事項(xiàng)：

1. 確保焊接環(huán)境的干燥和干凈，避免油脂和水分的存在。
2. 預(yù)熱區(qū)域應(yīng)比焊接區(qū)域稍大，以保證加熱均勻。
3. 預(yù)熱溫度的控制需根據(jù)實(shí)際情況進(jìn)行調(diào)整，過高或過低的預(yù)熱溫度都會(huì)影響焊接質(zhì)量。
4. 對于某些合金鋼和高強(qiáng)度鋼，需要進(jìn)行更高預(yù)熱溫度和低速焊接。
5. 預(yù)熱后應(yīng)及時(shí)進(jìn)行焊接操作，避免延時(shí)現(xiàn)象。

結(jié)論

綜上所述，厚板焊接預(yù)熱溫度控制技術(shù)在近年來取得了顯著進(jìn)展。智能溫控設(shè)備和余熱利用技術(shù)的應(yīng)用，不僅提高了焊接質(zhì)量，還提升了能源利用效率。未來，隨著技術(shù)的進(jìn)一步發(fā)展，厚板焊接預(yù)熱溫度控制將會(huì)更加智能化和環(huán)?；?。

智能溫控設(shè)備的工作原理

余熱利用技術(shù)在焊接中的應(yīng)用案例

厚板焊接預(yù)熱溫度控制的行業(yè)標(biāo)準(zhǔn)

厚板焊接預(yù)熱溫度控制的未來趨勢
