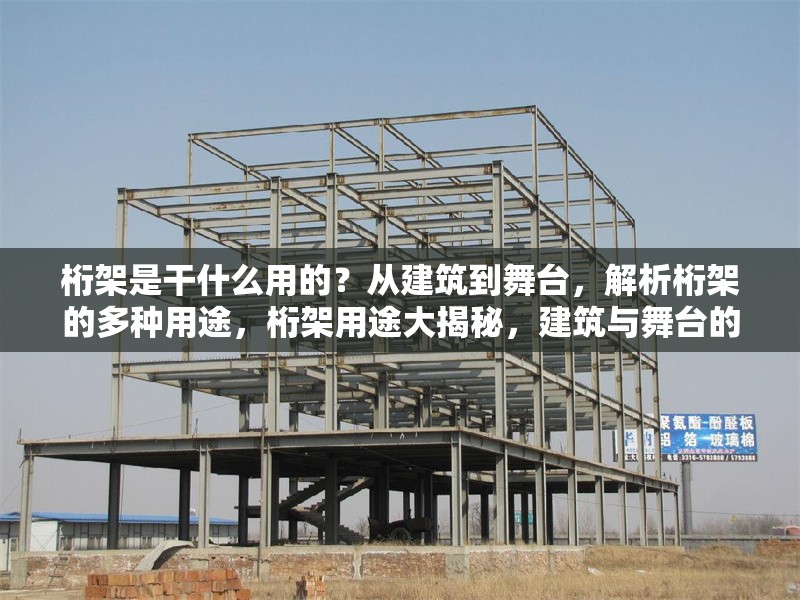

# 桁架的多種用途解析，桁架是一種由桿件通過節點連接而成的結構，具有強度高、自重輕的特點，在多個領域發揮著重要作用。，**建筑領域**：桁架常用于屋頂結構，如體育館、展覽館等大跨度建筑的屋架，它能承受較大荷載，同時減少材料使用，降低成本，在橋梁建設中，鋼桁架可跨越河流或峽谷，其稀疏的腹桿設計節省鋼材且減輕自重，適用于大跨度工程。，**舞臺與展覽**：桁架是搭建舞臺背景、燈光架和展覽展示架的理想選擇，其輕便易組裝的特性，便于快速搭建和拆卸，滿足臨時性活動的需求，通過不同規格和形狀的組合，可創造出多樣化的空間效果。，**工業與機械**：在起重機、衛星發射塔等設備中，桁架結構因其高強度和穩定性而被廣泛采用，它能有效支撐重物，同時保持整體結構的輕盈，提升設備的工作效率和安全性。，**其他應用**：桁架還可用于廣告牌、燈箱等戶外設施的支撐結構，以及臨時遮陽棚、帳篷等輕便設施的框架，其靈活性和實用性使其在多個場景中都能發揮重要作用。，

無處不在的桁架結構

你是否注意過,在大型演唱會、體育場館、橋梁甚至一些現代建筑中，經常能看到由金屬桿件組成的三角形網格結構？這就是我們今天要探討的桁架，作為一種高效的結構形式，桁架在現代工程和日常生活中扮演著不可或缺的角色，本文將深入解析桁架的定義、工作原理、主要類型及其在各領域的廣泛應用，幫助讀者全面了解這一看似簡單卻功能強大的結構系統。

桁架的基本概念與工作原理

1 什么是桁架？

桁架是由若干直桿在兩端以鉸接方式連接而成的幾何不變結構,從專業角度定義，桁架是由只承受軸向力（拉力或壓力）的桿件組成的結構系統，這些桿件通過節點連接，形成穩定的三角形單元組合，與實心梁相比，桁架能以更輕的重量實現更大的跨度，這是它被廣泛應用的根本原因。

2 桁架如何工作？

桁架的力學原理基于三角形穩定性,當外力作用于桁架時，力會通過節點傳遞到各個桿件，使每根桿件只承受軸向力（拉力或壓力），而幾乎不承受彎矩，這種力的傳遞方式使得材料使用效率最大化，因為材料在軸向受力狀態下能發揮最佳性能。

一個簡單的三角形桁架承受頂部荷載時,上弦桿會受壓，下弦桿受拉，而斜腹桿則根據傾斜方向分別承受拉力或壓力，這種力的分配使得整個結構能以最小的材料用量支撐較大的荷載。

3 桁架與實心梁的對比

與傳統實心梁相比,桁架具有顯著優勢：

• 重量輕：同樣跨度下，桁架重量可能只有實心梁的1/5到1/10
• 跨度大：桁架可以實現遠超實心梁的跨度，如體育場館的屋頂
• 材料利用率高：幾乎每部分材料都處于高效受力狀態
• 通透性好：中間空隙便于布置管線或保持視線通暢

桁架的主要類型與結構特點

1 按幾何形狀分類

三角形桁架：最簡單的桁架形式，常見于屋頂結構，特點是穩定性好，但跨度受限。

平行弦桁架：上下弦桿平行，適用于橋梁和大型建筑，優點是制造簡單，受力均勻。

梯形桁架：介于三角形和平行弦之間，兼具兩者的優點，常見于工業廠房。

拱形桁架：上弦呈曲線，美觀且受力合理，多用于體育館、展覽館等公共建筑。

2 按材料分類

鋼桁架：最常用的類型，強度高、剛度大，適用于大跨度結構，現代橋梁、高層建筑多采用鋼桁架。

鋁合金桁架：重量輕、耐腐蝕，常用于臨時舞臺、燈光架等可移動結構。

木桁架：傳統且環保，多用于住宅和小型建筑，具有良好的隔熱性能。

復合材料桁架：新興技術，結合多種材料優點，用于特殊場合如航空航天。

3 按受力特點分類

平面桁架：所有桿件位于同一平面內，只能承受該平面內的荷載。

空間桁架：桿件在三維空間布置，能承受多方向荷載，如網架結構。

桁架在各領域的實際應用

1 建筑工程中的應用

在建筑領域,桁架主要用于大跨度屋頂結構。

• 體育場館：北京鳥巢體育館采用了復雜的鋼桁架結構，實現了獨特的造型和超大跨度。
• 機場航站樓：現代機場的寬敞候機廳多依賴桁架支撐無柱大空間。
• 工業廠房：桁架屋頂既經濟又能滿足大空間需求。

2 橋梁工程中的應用

桁架橋是橋梁的重要類型之一：

• 鐵路橋梁：如著名的金門大橋采用懸索桁架組合結構。
• 公路橋梁：許多跨江大橋采用鋼桁架結構，如武漢長江大橋。
• 人行天橋：城市中的景觀天橋常采用輕巧的桁架設計。

3 舞臺演藝與展覽展示

桁架在這一領域的應用特點突出：

• 演唱會舞臺：鋁合金桁架搭建的燈光架、音響架，重量輕且拆裝方便。
• 展覽展位：模塊化桁架系統可快速搭建各種造型的展示結構。
• 臨時建筑：如戶外音樂節的遮陽棚、臨時看臺等。

4 其他特殊應用

• 航空航天：飛機機翼內部多為桁架結構，實現輕量化。
• 電力輸送：高壓輸電塔是特殊形式的桁架結構。
• 起重機：塔吊臂架采用桁架設計以減輕自重。

桁架的設計與施工要點

1 設計考慮因素

設計桁架時需綜合考慮：

• 荷載條件：包括恒載、活載、風載、地震作用等。
• 跨度要求：決定桁架高度和形式選擇。
• 使用功能：如建筑桁架還需考慮采光、管線布置等。
• 經濟性：在安全前提下優化材料用量。
• 美觀要求：特別是公共建筑中的外露桁架。

2 施工關鍵技術

桁架施工中的關鍵環節包括：

• 節點連接：焊接、螺栓連接或特殊接頭，需確保傳力可靠。
• 吊裝工藝：大型桁架常分段預制后現場吊裝拼接。
• 臨時支撐：施工過程中需設置足夠臨時支撐保證穩定。
• 防腐防火：特別是鋼桁架，需進行表面處理。

3 維護與檢測

投入使用后,桁架結構需要：

• 定期檢查桿件變形、節點松動情況
• 監測腐蝕狀況,及時補刷防護層
• 在極端天氣后檢查結構完整性
• 必要時進行荷載試驗或無損檢測

桁架技術的未來發展趨勢

1 新材料應用

• 高強度鋼材：減少截面尺寸，實現更輕量化設計。
• 碳纖維復合材料：用于特殊場合的超輕高強桁架。
• 智能材料：具有自感知、自修復功能的桁架桿件。

2 數字化與智能化

• BIM技術：實現桁架從設計到施工的全過程數字化管理。
• 3D打印：小型或復雜節點可能采用增材制造技術。
• 健康監測：植入傳感器實時監控桁架受力狀態。

3 可持續設計

• 可拆卸重復使用：如舞臺桁架系統的模塊化設計。
• 回收利用：優化設計便于材料分類回收。
• 綠色建材：采用環保型防腐涂料等。

桁架——簡約而不簡單的力學藝術

從古老的木桁架橋到現代的太空艙結構,桁架以其高效的受力性能和經濟的材料用量，持續服務于人類建設活動，它不僅是工程師解決大跨度問題的利器，也因其幾何美感成為建筑藝術的表現元素，理解桁架的原理和應用，有助于我們更深入地欣賞身邊的建筑環境，認識工程技術背后的智慧，下次當你參加演唱會仰望燈光架，或駕車通過跨江大橋時，不妨留意一下這些支撐我們生活的隱形骨架——桁架結構。
