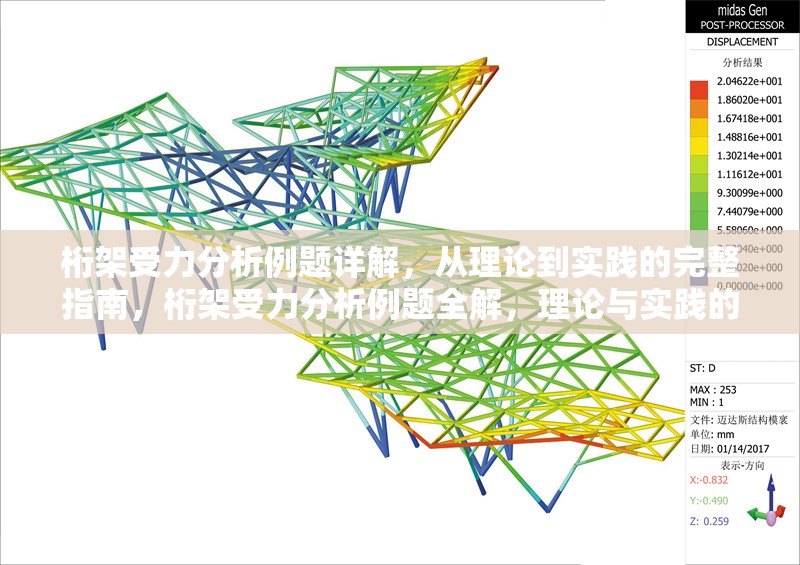

在結構工程領域，桁架受力分析是一項基礎而重要的技能，無論是橋梁設計、屋頂結構還是機械框架，桁架系統都扮演著關鍵角色，本文將通過一個典型例題，詳細講解桁架受力分析的完整過程，包括假設條件、分析方法、計算步驟以及結果驗證,幫助讀者掌握這一核心工程技能。

例題描述

考慮一個簡單的平面桁架結構，由7根桿件組成，幾何尺寸如圖1所示，桁架在節點C處承受一個垂直向下的集中荷載P=10kN，支座A為固定鉸支座，支座B為滑動鉸支座，要求計算各桿件的內力,并判斷它們是受拉還是受壓。

分析步驟

第一步：建立計算模型

首先需要將實際桁架結構簡化為計算模型,我們做以下假設：

1. 所有桿件均為二力桿，只承受軸向力（拉力或壓力）
2. 節點均為理想鉸接，無彎矩傳遞
3. 結構變形微小，符合小變形理論
4. 荷載僅作用于節點處 描述，桁架幾何尺寸為：AB=4m，AC=BC=3m，CD=2m,通過幾何關系可以確定各節點坐標。

第二步：計算支座反力

對于平面靜定桁架，首先需要求解支座反力,采用整體平衡條件：

1. ΣFy=0：RAy + RBy = P = 10kN
2. ΣFx=0：RAx = 0（因?yàn)锽處為滑動鉸支座,只能提供垂直反力）
3. 對A點取矩ΣMA=0：P×3 - RBy×4 = 0 → RBy = 7.5kN

代入第一個方程得：RAy = 10 - 7.5 = 2.5kN

第三步：節點法分析內力

節點法是最基本的桁架分析方法,我們按照以下順序進行：

節點A分析：已知RAy=2.5kN(↑)，RAx=0 設桿AC的力為FAC，桿AD的力為FAD ΣFy=0：2.5 + FAC×(3/5) = 0 → FAC = -4.17kN（壓力） ΣFx=0：FAD + FAC×(4/5) = 0 → FAD = 3.33kN（拉力）

節點B分析：已知RBy=7.5kN(↑) 設桿BC的力為FBC，桿BD的力為FBD ΣFy=0：7.5 + FBC×(3/5) = 0 → FBC = -12.5kN（壓力） ΣFx=0：-FBD - FBC×(4/5) = 0 → FBD = 10kN（拉力）

節點C分析：已知P=10kN(↓)，F(xiàn)AC=-4.17kN，F(xiàn)BC=-12.5kN 設桿CD的力為FCD ΣFy=0：-10 - (-4.17)×(3/5) - (-12.5)×(3/5) + FCD = 0 → FCD = -2.5kN（壓力） ΣFx=0：-(-4.17)×(4/5) + (-12.5)×(4/5) + FCE = 0 → FCE = 6.67kN（拉力）

第四步：截面法驗證

為了驗證節點法結果的正確性，我們采用截面法進行校核，假想一個截面切斷桿AD、BD和CD,取左半部分分析：

ΣFy=0：2.5 + FCD = 0 → FCD = -2.5kN（與節點法一致） ΣMA=0：FBD×3 - 10×3 + FCD×4 = 0 → FBD = 10kN（一致） ΣMD=0：-2.5×4 + FAD×3 = 0 → FAD = 3.33kN（一致）

第五步：結果匯總與討論

將所有桿件內力匯總?cè)缦卤恚?/p>

從結果可以看出：

1. 上弦桿AC、BC主要承受壓力
2. 下弦桿AD、BD主要承受拉力
3. 腹桿CD為壓桿，CE為拉桿
4. 桿DE為零桿，在實際結構中可考慮優化去除

第六步：實際應用考慮

在實際工程設計中,完成內力分析后還需要進行以下工作：

1. 根據內力選擇合適截面尺寸
2. 考慮材料強度進行應力校核
3. 計算桿件穩定性（特別是壓桿）
4. 考慮節點連接設計
5. 評估荷載組合與安全系數

通過這個例題，我們系統性地演示了桁架受力分析的全過程,關鍵點包括：

1. 正確建立計算模型和假設
2. 準確計算支座反力
3. 靈活運用節點法和截面法
4. 理解各桿件的受力特點
5. 掌握從分析結果到實際設計的過渡

桁架分析是結構工程師的基本功，掌握這些方法不僅有助于解決理論問題，更能為實際工程設計提供可靠依據，建議讀者通過更多不同形式的桁架例題進行練習,以深化理解和提高分析能力。
