在建筑、橋梁、舞臺搭建等領域，桁架結構因其高效的材料利用和卓越的承載能力而被廣泛應用，理解桁架的受力原理是設計和施工的基礎，而受力示意圖則是這一過程中的核心工具，本文將通過桁架受力示意圖的解析，深入探討其受力原理、常見類型、繪制方法以及實際應用中的注意事項，幫助讀者全面掌握桁架結構的力學特性。

桁架的基本概念與受力原理

什么是桁架？

桁架是由若干直桿在兩端通過鉸接連接而成的幾何不變體系,其核心特點是通過三角形單元的排列組合，將外部荷載轉化為桿件的軸向力（拉力或壓力），從而避免桿件承受彎矩，實現材料的高效利用。

受力特點

• 二力桿假設：桁架中的桿件僅承受軸向力，忽略彎曲和剪切變形。
• 節點鉸接假設：所有桿件在節點處通過理想鉸鏈連接，節點不傳遞彎矩。
• 荷載作用點：外力僅作用于節點上，避免桿件局部受彎。

受力示意圖的作用

受力示意圖通過簡化的圖形和箭頭標注,直觀展示桁架各桿件的內力方向（拉力或壓力）和大小，是設計驗算和施工指導的重要依據。

常見桁架類型及其受力特點

三角形桁架

• 結構特點：由多個三角形單元組成，穩定性高。
• 受力示意圖：上弦桿受壓，下弦桿受拉，斜腹桿根據傾斜方向交替受拉或受壓。
• 應用場景：屋頂結構、小型橋梁。

平行弦桁架

• 結構特點：上下弦桿平行，腹桿呈“V”形或“N”形排列。
• 受力示意圖：弦桿內力均勻，腹桿內力隨跨度變化。
• 應用場景：大跨度廠房、天橋。

拱形桁架

• 結構特點：上弦桿呈曲線形，下弦桿水平或微曲。
• 受力示意圖：上弦桿以壓力為主，下弦桿以拉力為主，腹桿內力復雜。
• 應用場景：體育館、展覽館。

桁架受力示意圖的繪制方法

步驟詳解

1. 確定桁架幾何形狀：根據設計需求繪制桁架輪廓，標注節點編號。
2. 標注外力：在受力節點上標出荷載大小和方向（如集中力、均布荷載等效節點力）。
3. 假設桿件內力方向：通常假設所有桿件受拉，若計算結果為負值則為壓力。
4. 節點法或截面法求解：
   • 節點法：逐節點建立平衡方程，求解桿件內力。
   • 截面法：通過虛擬截面截?cái)嗖糠謼U件，利用整體平衡求解。
5. 標注結果：在示意圖中用箭頭標注拉力（向外）或壓力（向內），并注明數值。

示例分析

以簡單三角形桁架為例：

• 荷載作用于頂部節點,兩側斜桿受壓，水平桿受拉。
• 通過節點法可列出方程：
  ΣFx=0, ΣFy=0，求解得各桿內力。

實際應用中的關鍵問題

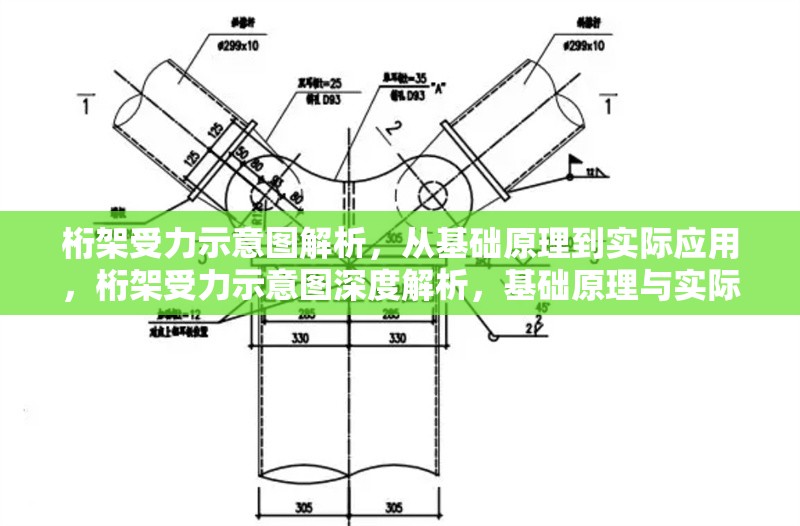

節點設計的真實性

• 實際工程中節點并非理想鉸接,焊接或螺栓連接會產生次應力，需在示意圖中預留安全余量。

荷載分布的簡化

• 非節點荷載（如風載、雪載）需等效為節點力，避免直接作用在桿件上。

穩定性驗算

• 受壓桿件需考慮長細比和屈曲風險,示意圖中應標注臨界壓力。

材料與連接方式

• 不同材料（鋼、鋁、木）的彈性模量和強度影響內力分配，需在示意圖中差異化標注。

桁架受力示意圖的軟件輔助工具

1. AutoCAD：用于精確繪制幾何圖形和標注。
2. ANSYS/STAAD.Pro：有限元分析軟件可自動生成受力云圖。
3. SketchUp+插件：快速建模并模擬荷載工況。

經典案例分析

案例1：埃菲爾鐵塔

• 受力示意圖顯示其桁架結構將風荷載轉化為四腿的軸向壓力,通過交叉腹桿分散內力。

案例2：舞臺桁架坍塌事故

• 事故調查發現,受力示意圖未考慮非對稱荷載導致腹桿失穩，凸顯示意圖準確性的重要性。

桁架受力示意圖是連接理論與實踐的橋梁,掌握其繪制方法和解讀技巧，不僅能優化設計，還能預防工程風險，隨著B(niǎo)IM技術的普及，動態受力示意圖將進一步提升桁架結構的智能化水平，建議從業者結合軟件工具與力學理論，深入理解每一根桿件背后的力學故事。
