看懂鋼結構圖紙是從事建筑、工程及相關行業的重要技能，需要掌握?qǐng)D紙的基本構成，包括平面圖、立面圖、剖面圖和節點詳圖等，平面圖展示結構的水平布局，立面圖反映垂直方向的設計，剖面圖則揭示內部構造，而節點詳圖重點標注連接部位的細節，熟悉常用符號和標注，如鋼材型號（如H型鋼、工字鋼）、焊縫符號、螺栓規格等，這些信息通常在圖例中說明，尺寸標注和標高數據是理解構件位置和安裝高度的關鍵。 ，進階階段需學會分析荷載傳遞路徑和結構受力特點，結合設計說明理解材料強度、防腐防火要求等，對于復雜節點，需通過三維想象或建模輔助理解，實踐是關鍵，建議對照實物或施工過程反復練習讀圖，逐步提升識圖能力，掌握這些方法后，不僅能準確理解設計意圖，還能發現潛在問題，為施工或監理工作打下堅實基礎。

鋼結構圖紙的基本組成

在開始學習如何閱讀鋼結構圖紙之前,首先需要了解它的基本組成部分，鋼結構圖紙包括以下幾類：

(1) 結構平面圖

結構平面圖展示了鋼結構的整體布局,包括梁、柱、支撐等構件的分布情況，它類似于建筑的“骨架”，幫助施工人員了解結構的整體形狀和尺寸。

(2) 構件詳圖

構件詳圖是對單個鋼構件的詳細描述,包括其形狀、尺寸、開孔位置、焊接或螺栓連接方式等，這些圖紙通常標注了構件的編號，以便在施工時準確識別。

(3) 節點詳圖

節點詳圖展示了鋼構件之間的連接方式,如焊接、螺栓連接或鉚接，節點圖通常包含詳細的尺寸標注、焊縫符號和螺栓規格。

(4) 材料清單（BOM）

材料清單列出了所有鋼構件的編號、規格、數量以及材質要求，方便采購和施工管理。

(5) 施工說明

施工說明提供了鋼結構施工的技術要求,包括焊接標準、防腐處理、安裝順序等，這部分內容對確保施工質量至關重要。

鋼結構圖紙的常用符號和標注

要正確理解鋼結構圖紙,必須熟悉常見的符號和標注方式，以下是一些關鍵內容：

(1) 尺寸標注

鋼結構圖紙上的尺寸通常以毫米為單位，標注方式包括：

• 線性尺寸：如梁的長度、寬度、高度。
• 角度尺寸：如斜撐的角度。
• 半徑和直徑：如圓管或螺栓孔的尺寸。

(2) 焊接符號

焊接是鋼結構連接的主要方式之一,常見的焊接符號包括：

• 角焊縫（▲）：表示兩個構件之間的角接焊縫。
• 對接焊縫（┌┐）：表示兩個構件端部對接焊接。
• 塞焊（○）：表示在鋼板上開孔后進行焊接。

(3) 螺栓連接符號

螺栓連接通常用以下符號表示：

• 普通螺栓（?）：表示普通螺栓連接。
• 高強度螺栓（??）：表示高強度螺栓連接，通常需要預緊力。

(4) 構件編號

鋼結構圖紙中的每個構件都有一個唯一的編號,如“B1”表示第一根梁，“C2”表示第二根柱，這些編號與材料清單對應，方便施工管理。

如何逐步閱讀鋼結構圖紙

步驟1：查看整體布局

閱讀結構平面圖,了解鋼結構的整體布局，重點關注：

• 柱子的位置和間距。
• 梁的走向和跨度。
• 支撐系統的布置（如斜撐、水平支撐）。

步驟2：分析構件詳圖

在理解整體布局后,查看構件詳圖，了解每個構件的具體尺寸和形狀，注意：

• 構件的截面形狀（如H型鋼、工字鋼、方管等）。
• 構件的長度、寬度、厚度。
• 開孔位置和尺寸（如螺栓孔、穿筋孔）。

步驟3：研究節點詳圖

節點詳圖是鋼結構圖紙中最關鍵的部分之一,它決定了構件的連接方式，重點關注：

• 焊接方式（如角焊、對接焊）。
• 螺栓的規格和布置（如M20螺栓，間距100mm）。
• 是否需要加勁板或連接板。

步驟4：核對材料清單

確保所有構件的編號、規格和數量與圖紙一致，如果發現不一致，應及時與設計人員溝通。

步驟5：閱讀施工說明

施工說明提供了重要的技術要求,如：

• 焊接工藝（如采用CO?氣體保護焊）。
• 防腐處理（如熱浸鍍鋅或噴涂防腐漆）。
• 安裝順序（如先安裝柱子，再安裝梁）。

常見問題及解決方法

(1) 圖紙標注不清晰

如果發現圖紙上的標注模糊或缺失,應及時向設計單位或項目經理咨詢，避免施工錯誤。

(2) 構件編號混亂

在大型項目中,構件編號可能較多，容易混淆，建議使用表格或軟件（如BIM）進行管理，確保施工時不會錯用構件。

(3) 節點連接方式不明確

如果節點詳圖不夠詳細,應查閱相關規范（如《鋼結構設計規范》GB 50017），或咨詢結構工程師。

(4) 施工與圖紙不符

在施工過程中,如果發現實際情況與圖紙不符（如尺寸偏差），應立即停工，并與設計單位溝通調整方案。

提高鋼結構圖紙閱讀能力的建議

(1) 學習相關規范

熟悉《鋼結構設計規范》（GB 50017）、《鋼結構工程施工質量驗收規范》（GB 50205）等國家標準，有助于理解圖紙的技術要求。

(2) 使用BIM技術

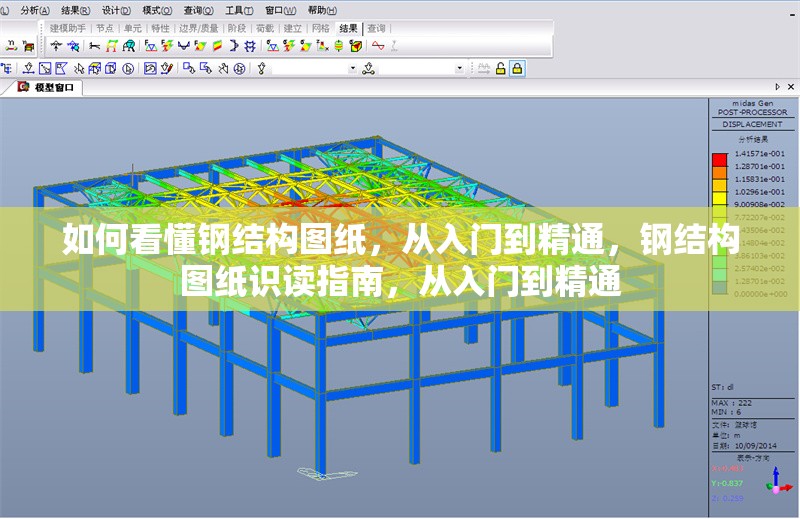

BIM（建筑信息模型）可以直觀展示鋼結構的3D模型，幫助更好地理解圖紙，推薦使用Tekla Structures、Revit等軟件進行輔助學習。

(3) 多實踐、多請教

通過參與實際項目,積累經驗，遇到不懂的問題，可以向資深工程師或施工人員請教。

(4) 參加專業培訓

許多機構和高校提供鋼結構設計及施工的培訓課程,系統學習可以提高圖紙閱讀能力。
