8mm鋼板焊接熱處理是確保焊接結(jié)構(gòu)強(qiáng)度和性能的關(guān)鍵工藝，焊接前需徹底清潔鋼板表面，去除油污、銹跡和雜質(zhì)，以減少氣孔和夾渣風(fēng)險(xiǎn)，根據(jù)鋼板材質(zhì)選擇合適的焊接方法，如手工電弧焊（SMAW）、氣體保護(hù)焊（MIG/MAG）或埋弧焊（SAW），并匹配相應(yīng)焊材（如J427或ER50-6），焊接時(shí)建議采用多層多道焊，控制層間溫度在150℃以下，避免熱輸入過大導(dǎo)致變形或晶粒粗化。 ，焊后熱處理（PWHT）對(duì)消除殘余應(yīng)力尤為重要，對(duì)于低合金鋼或碳鋼，通常進(jìn)行600-650℃的退火或回火處理，保溫時(shí)間按板厚計(jì)算（約1小時(shí)/25mm），隨后緩冷至室溫，若需局部熱處理，可采用感應(yīng)加熱或火焰加熱，但需確保溫度均勻性，熱處理后需進(jìn)行無損檢測(cè)（如超聲波或X射線）以驗(yàn)證焊縫質(zhì)量。 ，注意事項(xiàng)包括：避免急速冷卻導(dǎo)致脆性裂紋，控制預(yù)熱溫度（如碳鋼約100-150℃），以及針對(duì)高強(qiáng)鋼進(jìn)行消氫處理（200-250℃保溫2小時(shí)），通過優(yōu)化焊接參數(shù)和熱處理工藝，可顯著提升8mm鋼板焊接接頭的韌性和抗疲勞性能。

8mm鋼板焊接熱處理技巧

焊前準(zhǔn)備

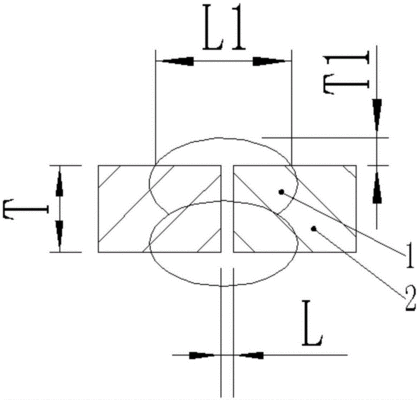

在進(jìn)行8mm厚鋼板的焊接熱處理之前，需要做好充分的準(zhǔn)備工作。首先，選擇合適的焊接設(shè)備和焊條是非常重要的。根據(jù)板材的厚度和材質(zhì)，選擇適合的電焊機(jī)和焊條直徑。通常，對(duì)于8mm厚的鋼板，可以使用直徑為2.5mm的焊條進(jìn)行打底焊，直徑為3.2mm的焊條進(jìn)行填充和蓋面焊。此外，確保焊條干燥，以減少焊縫中的氫含量，防止裂紋。

焊接過程

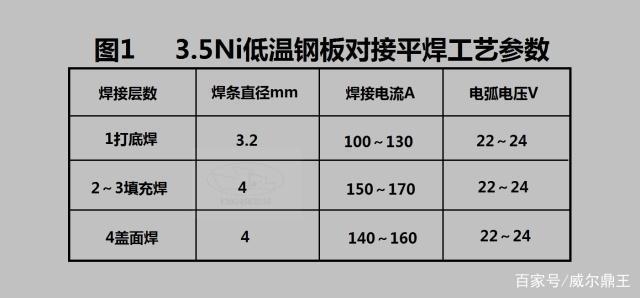

在焊接過程中，需要注意控制焊接參數(shù)，如電流、電壓和焊接速度，以確保焊縫質(zhì)量。保持焊槍穩(wěn)定，避免電弧擺動(dòng)過大，特別是在平焊、橫焊和仰焊位置。對(duì)于厚板焊接，可以采取多層多道及窄焊道的焊接方法，以減少焊接變形和應(yīng)力。同時(shí)，控制層間溫度，根據(jù)材料不同，層間溫度一般控制在150-200℃范圍內(nèi)。

焊后熱處理

焊后熱處理是提高焊縫強(qiáng)度和耐久性的關(guān)鍵步驟。對(duì)于8mm厚的鋼板，焊縫高度一般按板厚的70%計(jì)算，但一般不超過15mm。焊后熱處理的目的是消除焊接過程中產(chǎn)生的內(nèi)應(yīng)力，改善焊縫的組織和性能。熱處理溫度應(yīng)在整個(gè)熱處理過程之中連續(xù)自動(dòng)記錄，并能在記錄圖之上分辨出每個(gè)測(cè)溫點(diǎn)的編號(hào)。

注意事項(xiàng)

在進(jìn)行熱處理時(shí)，需要注意保溫時(shí)間和冷卻速率。保溫時(shí)間應(yīng)根據(jù)后加熱溫度和焊縫金屬厚度確定，不應(yīng)少于30分鐘。冷卻速率也應(yīng)控制在一定范圍內(nèi)，以避免產(chǎn)生新的應(yīng)力和缺陷。此外，焊前預(yù)熱和焊后熱處理應(yīng)根據(jù)鋼的淬透性、焊件厚度、結(jié)構(gòu)剛度、焊接方法、焊接環(huán)境和使用條件等因素綜合確定。

綜上所述，8mm厚鋼板的焊接熱處理需要綜合考慮焊接前的準(zhǔn)備、焊接過程中的參數(shù)控制以及焊后的熱處理步驟。通過合理的熱處理，可以有效提高焊縫的質(zhì)量和可靠性。

8mm鋼板焊接熱處理溫度控制

厚板焊接變形應(yīng)力管理

焊縫質(zhì)量檢測(cè)標(biāo)準(zhǔn)

焊接熱處理保溫時(shí)間設(shè)定
