加固圖紙設計說明的審查至關重要，需審查加固依據，確認其符合相關標準及實際需求，查看加固范圍界定是否清晰準確，避免遺漏或錯誤，材料選用方面，要核查其性能、規格是否符合要求，能否滿足加固效果，對加固方法的描述應詳細且合理，包括工藝步驟等，還需審查各構件連接節點的設計，確保安全可靠，要關注圖紙中標注的尺寸、參數等是否準確無誤，考慮加固后整體結構的性能變化，如承載能力、穩定性等是否達標，審查人員應具備專業知識和嚴謹態度，通過全面審查，保障加固圖紙?jiān)O(shè)計說明的質量，為后續加固工程的實施提供堅實可靠的依據，

一、合規性審查

• 規范標準方面
  • 加固圖紙的設計說明應符合國家和地方相關的建筑、結構加固規范，例如《混凝土結構加固設計規范》等相關專業標準。確保設計采用的加固方法、材料等在規范允許范圍內。

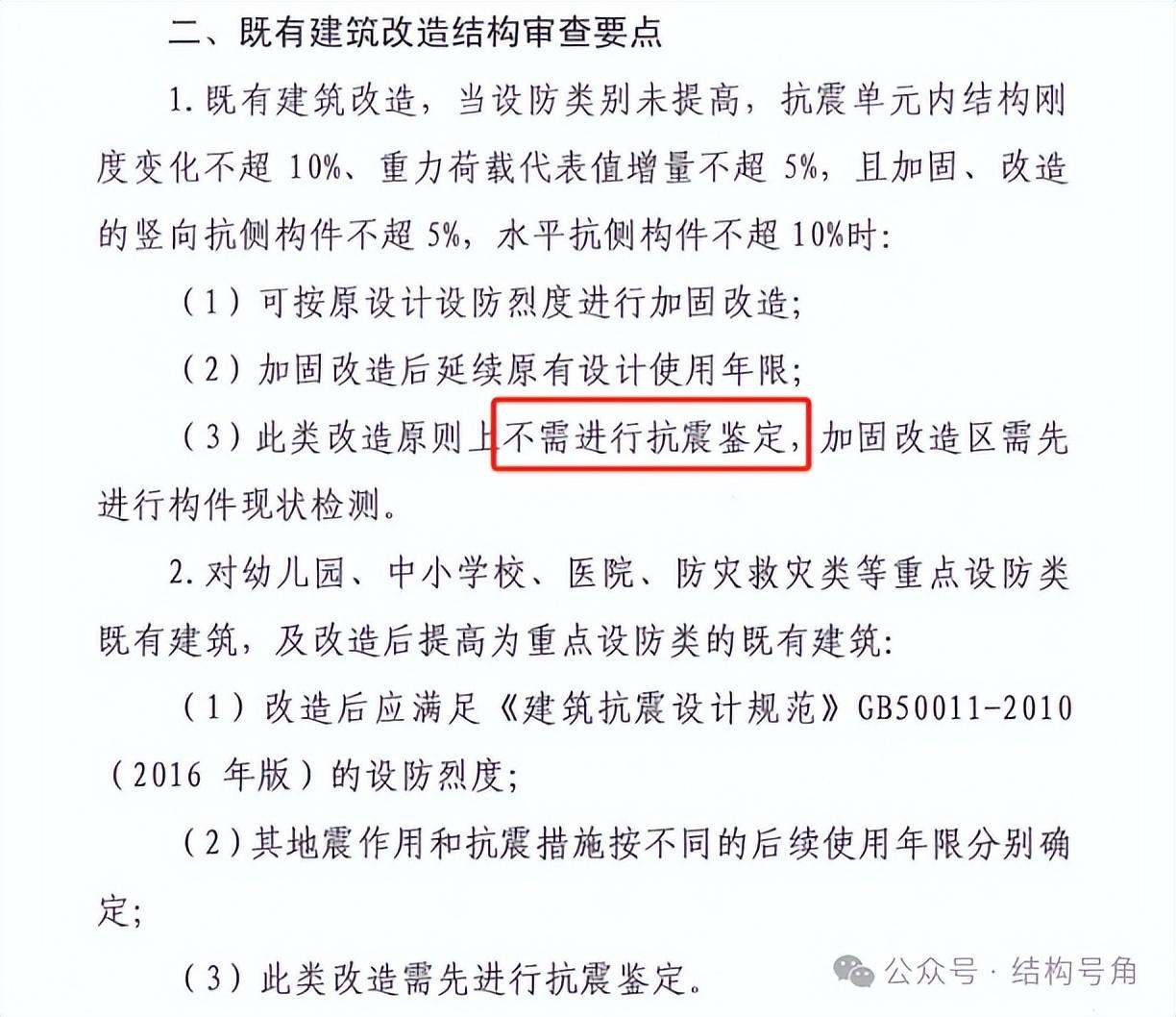

  • 檢查是否遵循工程所在地關于抗震、防火、環保等特殊要求的規定，若當?shù)赜刑厥獾目拐鹪O(shè)防標準或者對加固工程防火性能有特殊要求，設計說明中應體現對這些要求的滿足措施。
• 審批要求方面
  • 確定設計說明是否提及該加固圖紙是否經過了必要的審批流程，例如是否有相關部門的初步審核意見或者特殊情況下的專家論證意見等內容。

二、結構安全性審查

• 原結構狀況分析
  • 設計說明應詳細描述原結構的類型（如混凝土結構、鋼結構等）、使用年限、已存在的結構損傷情況（如裂縫、變形等）以及原結構的承載能力評估結果。這有助于施工方和其他相關人員了解加固的基礎條件。
  • 檢查是否對原結構的受力體系進行了準確分析，包括原結構在不同荷載作用下（如恒載、活載、風載、地震作用等）的內力分布情況，為加固設計提供可靠依據。
• 加固方案安全性

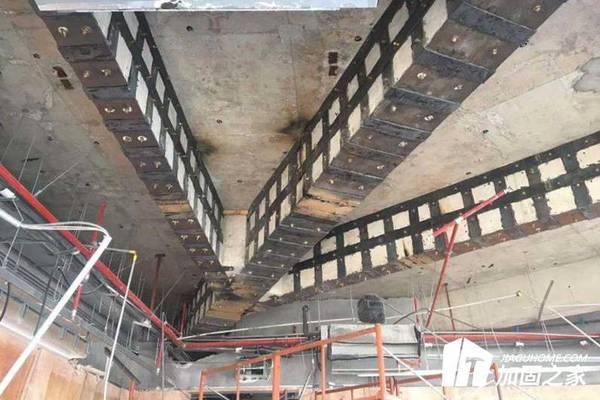

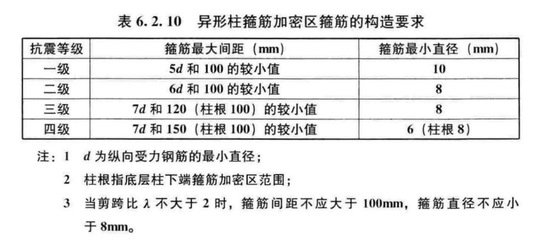

  • 審查加固方案在設計使用年限內能否確保結構的安全性，例如采用粘貼碳纖維加固混凝土梁時，設計說明應給出碳纖維的粘貼層數、粘貼長度、粘結膠的性能等參數，以保證加固后梁的承載能力和變形性能滿足要求。
  • 對于結構整體穩定性方面，如采用增加支撐等加固措施時，要檢查設計說明是否闡述了加固后結構整體穩定性的驗算方法和結果，確保加固后的結構不會出現失穩現象。

三、材料相關審查

• 材料選型合理性
  • 設計說明中應明確加固所選用的材料，如加固鋼材的型號、混凝土的強度等級、加固用粘結劑的類型等，并說明選型的依據。例如，在潮濕環境下進行混凝土結構加固，選用的粘結劑應具有良好的耐水性，設計說明應能體現這一選型的考慮因素。
• 材料性能要求
  • 對材料的主要性能指標應給出明確要求，如加固鋼材的屈服強度、極限強度、延伸率等，混凝土的抗壓強度、抗?jié)B性等，粘結劑的粘結強度、耐老化性等性能指標。

四、施工工藝審查

• 工藝可行性
  • 設計說明需闡述加固工程所采用的施工工藝，并且這些工藝應具有可操作性。例如采用體外預應力加固法時，應說明預應力筋的張拉工藝、錨固工藝等，確保施工過程中能夠按照設計要求準確實施。
• 質量控制要點
  • 明確施工過程中的質量控制要點，如對于植筋加固，應說明鉆孔的直徑、深度、清孔的要求以及植筋膠的注入量和固化時間等質量控制指標，以保證加固工程的施工質量。

五、協調性審查

• 與原設計的協調
  • 設計說明要體現加固設計與原結構設計的協調性，例如加固后的結構外觀尺寸、建筑功能是否與原設計相匹配，避免出現加固后影響原建筑使用功能或者與原建筑外觀風格不協調的情況。
• 與其他專業的協調
  • 如果加固工程涉及到電氣、給排水等其他專業，設計說明應提及與這些專業之間的協調關系，例如加固過程中對原有電氣線路的保護措施或者給排水管道的避讓措施等。
