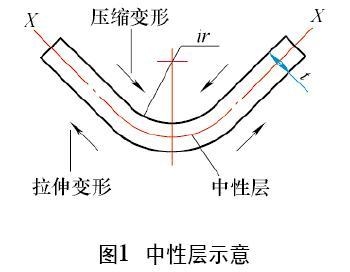

卷圓鋼板的中性層位置確定至關(guān)重要，其方法多樣，一種常見方式是基于經(jīng)驗(yàn)公式計(jì)算，綜合考慮鋼板厚度等因素，得出大致的中性層位置，實(shí)際操作中，還可通過(guò)實(shí)驗(yàn)測(cè)定，例如對(duì)不同卷圓狀態(tài)下的鋼板進(jìn)行應(yīng)變分析等，以精準(zhǔn)找到中性層，準(zhǔn)確確定中性層位置，能有效控制卷圓過(guò)程中鋼板的變形，確保卷圓質(zhì)量，避免因中性層偏差導(dǎo)致的應(yīng)力集中、變形不均勻等問(wèn)題，

卷圓鋼板中性層位置確定方法

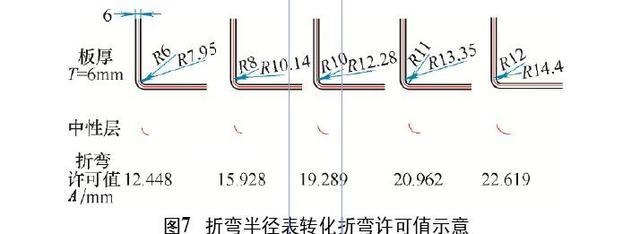

1. 與彎曲半徑和板厚比值相關(guān)
   • 當(dāng)相對(duì)彎曲半徑$r/t\geq5$r/t≥5時(shí)，中性層近于板厚正中，即與板料中心層重合。這里的$r$r為彎曲件內(nèi)弧半徑，$t$t為板厚$(mm)$(mm)。
   • 當(dāng)相對(duì)彎曲半徑$r/t<5$r/t<5時(shí)，中性層的位置靠近彎曲中心的內(nèi)側(cè)。這是因?yàn)樗苄詮澢鷷r(shí)，彎板厚度變薄，其斷面產(chǎn)生畸變的結(jié)果。中性層與內(nèi)弧的距離可由公式$x = t\times x_0$x=t×x0?計(jì)算，其中$t$t為板厚$(mm)$(mm)，$x_0$x0?為移動(dòng)系數(shù)（可通過(guò)表$3 - 1$3?1查得）。例如，對(duì)于內(nèi)徑$D_2 = 300mm$D2?=300mm，板厚$t = 30mm$t=30mm的圓筒，若求中性層直徑$d$d，可根據(jù)相關(guān)公式計(jì)算，進(jìn)而求得下料長(zhǎng)度$L$L（具體計(jì)算可根據(jù)實(shí)際給定的完整公式進(jìn)行操作）。
2. 經(jīng)驗(yàn)公式法（根據(jù)已知條件選擇合適公式）

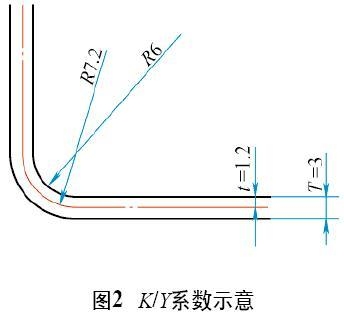

   • 若已知內(nèi)表皮曲率半徑$R$R（$mm$mm）、鋼板厚度$t$t（$mm$mm），中性層位置的經(jīng)驗(yàn)系數(shù)$K$K（可從中國(guó)勞動(dòng)出版社版《冷作工藝學(xué)》第$68$68頁(yè)查得），則中性層位置可以用經(jīng)驗(yàn)公式計(jì)算。
   • 若已知條件給出外表皮曲率半徑$R_{外}$R外?或中心層曲率半徑$R_{中}$R中?，則經(jīng)驗(yàn)公式應(yīng)修正為$R_O=R_{外}-t + Kt$RO?=R外??t+Kt或$R_O=R_{中}- Kt$RO?=R中??Kt。

卷圓鋼板中性層誤差分析

不同材料中性層位置差異

中性層位置對(duì)成型影響

卷圓鋼板中性層檢測(cè)技術(shù)
