多層多道焊常見缺陷及預(yù)防，多層多道焊缺陷防控全解析
本文圍繞多層多道焊常見缺陷及預(yù)防展開，多層多道焊在焊接過程中易出現(xiàn)多種缺陷，如夾渣、未熔合、氣孔等，夾渣可能因?qū)娱g清理不徹底、焊接參數(shù)不合理等導(dǎo)致，預(yù)防需做好層間清理，調(diào)整合適焊接參數(shù)，未熔合與坡口加工、焊層間熔渣清理及焊接工藝有關(guān)，要保證坡口質(zhì)量，徹底清理熔渣并優(yōu)化工藝，氣孔的產(chǎn)生和焊材受潮、保護氣體不當?shù)扔嘘P(guān)，應(yīng)確保焊材干燥、規(guī)范保護氣體使用等。

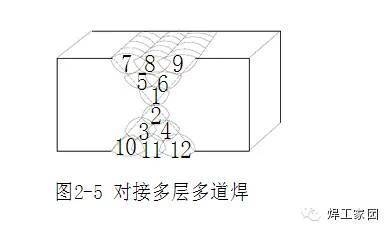

多層多道焊常見缺陷及預(yù)防

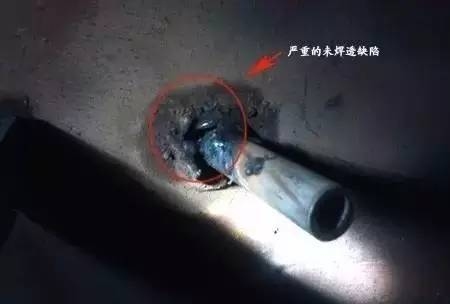

常見缺陷
在多層多道焊接過程中，可能會遇到多種缺陷，這些缺陷可能會影響焊接質(zhì)量和結(jié)構(gòu)完整性。以下是多層多道焊的一些常見缺陷及其原因分析：
| 缺陷類型 | 描述 | 原因 |
|---|---|---|
| 焊縫成型差 | 焊縫波紋粗劣，焊縫不均勻、不整齊，焊縫與母材不圓滑過渡 | 焊件坡口角度不當或裝配間隙不均勻；焊口清理不干凈；焊接電流過大或過小等 |
| 焊縫余高不合格 | 管道焊口與板對接焊縫余高大于3㎜；局部出現(xiàn)負余高 | 焊接電流選擇不當；運條（槍）速度不均勻，過快或過慢；焊條（槍）擺動幅度不均勻等 |
| 焊縫寬窄差不合格 | 焊縫寬度不一致 | 焊條（槍）擺動幅度不一致；焊條（槍）角度不合適等 |
| 咬邊 | 焊縫與母材熔合不好，出現(xiàn)溝槽 | 焊接線能量大，電弧過長，焊條（槍）角度不當?shù)?/td> |
| 錯口 | 焊縫兩側(cè)外壁母材不在同一平面上 | 焊件對口不符合要求，焊工在對口不合適的情況下點固與焊接 |
| 彎折 | 焊縫橫向收縮或安裝對口偏差造成的母材不在同一平面上 | 焊接順序不合理，未采取對稱施焊措施 |
| 弧坑 | 焊接收弧過程中形成的表面凹陷 | 收弧時熔池不飽滿，焊工對收弧情況估計不足 |
| 表面氣孔 | 熔池中氣體未完全溢出形成孔洞 | 焊接材料未經(jīng)適當烘培或清理，熔池溫度低，焊件清理不干凈等 |

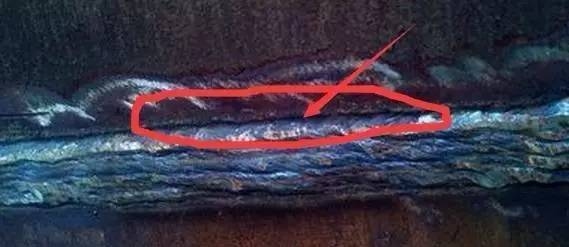

| 表面夾渣 | 層與層間出現(xiàn)外部可見的藥皮夾渣 | 層間藥皮清理不干凈，焊接線能量小，焊接速度快等 |
| 表面裂紋 | 焊接接頭的焊縫、熔合線、熱影響區(qū)出現(xiàn)的表面開裂 | 鋼種、焊接方法、焊接環(huán)境等因素 |
預(yù)防措施
為了預(yù)防上述缺陷的發(fā)生，可以采取以下措施：
- 焊件準備：確保焊件的坡口角度和裝配間隙符合設(shè)計要求，焊件坡口打磨清理干凈。
- 焊接參數(shù)選擇：根據(jù)焊接位置和方法，選擇合適的焊接電流和速度，保持運條（槍）速度均勻。
- 操作技能：加強焊工的操作技能培訓(xùn)，提高焊接操作水平，熟悉焊接施工環(huán)境。
- 焊接過程控制：注意焊條（槍）角度和焊縫邊緣與母材的熔化結(jié)合，避免咬邊和弧坑的產(chǎn)生。
- 焊后處理：對不合格的焊縫進行修磨或補焊，加強焊接驗收標準的學習和執(zhí)行。
通過嚴格的工藝控制和操作規(guī)范，可以有效減少多層多道焊過程中可能出現(xiàn)的缺陷，確保焊接質(zhì)量和結(jié)構(gòu)安全。
多層多道焊質(zhì)量檢測方法
多層多道焊操作技能培訓(xùn)內(nèi)容
多層多道焊焊接參數(shù)優(yōu)化技巧
多層多道焊常見缺陷案例分析
文章版權(quán)聲明：本站文章基本來源于網(wǎng)絡(luò)，如有不妥請聯(lián)系店長刪除
發(fā)表評論
還沒有評論，來說兩句吧...
