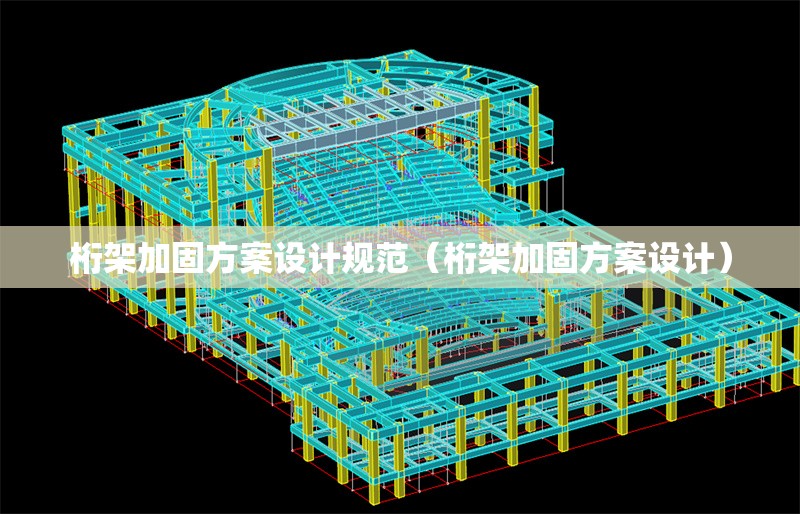

桁架加固方案設計規范

1. 總則

1.1 目的

本規范旨在為桁架結構加固工程提供設計指導，確保結構安全、經濟合理，并滿足現行國家規范要求。

1.2 適用范圍

適用于工業與民用建筑中鋼結構、木結構及混合結構桁架的加固設計。

1.3 基本原則

• 加固后結構應滿足正常使用要求
• 優先采用不中斷使用的加固方法
• 確保加固材料與原結構相容性
• 考慮施工可行性和經濟性

2. 術語定義

• ?桁架?：由桿件通過節點連接而成的格構式體系
• ?加固必要性?：指結構因損傷、老化或功能改變需進行強度提升
• ?復合加固體系?：多種加固方法組合應用的技術方案

3. 加固設計基本要求

3.1 設計依據

• 《鋼結構加固設計標準》GB 51367
• 《建筑結構加固工程施工質量驗收規范》GB 50550
• 《木結構設計標準》GB 50005
• 結構檢測報告及使用功能變更文件

3.2 荷載要求

• 永久荷載：加固結構自重
• 可變荷載：按最新使用功能取值
• 風荷載及地震作用：按原設計規范復核

3.3 材料要求

• 鋼材：Q235B及以上強度等級，質量證明文件齊全
• 連接件：高強度螺栓應符合GB/T 1228標準
• 混凝土：加固用混凝土強度等級不低于C30
• 木材：選用符合GB/T 153的針葉材或闊葉材

4. 加固方法選擇

4.1 鋼結構桁架

• 增大截面法：通過焊接或螺栓連接增加桿件截面
• 預應力加固：采用體外預應力鋼索調整內力分布
• 節點強化：更換或增設節點板，提高節點剛度

4.2 木結構桁架

• 增設支撐：在關鍵位置加設鋼支撐或木支撐
• 節點加固：采用金屬連接件強化節點
• 構件替換：對腐朽或損傷嚴重的構件進行更換

5. 施工前準備

5.1 現場勘察

• 結構現狀檢測：包括損傷檢測、尺寸復核、材料強度測試
• 施工環境評估：空間條件、作業面情況、相鄰結構影響

5.2 材料準備

• 材料進場檢驗：核查質量證明文件，進行見證取樣復驗
• 材料堆放：分類存放，設置防潮、防變形措施

5.3 施工組織設計

• 施工流程規劃：劃分施工區段，確定施工順序
• 臨時支撐設計：驗算臨時支撐體系的安全性
• 施工機械配置：根據工程特點選擇合適的起重設備

6. 施工過程控制

6.1 關鍵工序

• 臨時支撐搭設：確保支撐體系穩定可靠
• 桿件加固施工：嚴格控制焊接質量或螺栓連接質量
• 節點處理：按設計要求進行節點強化或更換

6.2 質量監控

• 焊接質量控制：焊縫外觀檢查、無損探傷檢測
• 螺栓連接質量：扭矩檢查、接觸面檢查
• 幾何尺寸控制：桁架標高、軸線位置、垂直度檢測

6.3 安全控制

• 高空作業安全：設置防護欄桿、安全網
• 起重作業安全：劃定警戒區域，專人指揮
• 臨時用電安全：符合三級配電、兩級保護要求

7. 驗收標準

7.1 主控項目

• 加固材料質量證明文件
• 焊縫質量檢測報告
• 高強度螺栓連接副扭矩檢驗報告
• 結構尺寸偏差檢測記錄

7.2 一般項目

• 防腐涂層厚度檢測
• 結構表面損傷修復情況
• 施工記錄完整性

8. 維護與監測

8.1 定期檢查

• 檢查周期：加固后第一年每季度檢查一次，之后每年一次
• 檢查內容：連接節點狀態、防腐涂層狀況、結構變形情況

8.2 監測要求

• 設置必要的監測點，監測結構變形和應力變化
• 建立結構健康監測檔案

附錄

附錄A 加固設計計算書內容要求

• 工程概況
• 設計依據
• 荷載計算
• 加固方案比選
• 加固后結構計算
• 節點設計計算
• 施工圖說明

附錄B 常用加固節點構造詳圖

• 鋼結構加固節點
• 木結構加固節點
• 混合結構加固節點

附錄C 施工記錄表示例

• 材料進場檢驗記錄表
• 隱蔽工程驗收記錄表
• 分項工程驗收記錄表
• 結構檢測報告

（注：本規范為通用性技術文件，具體工程應結合實際情況進行專項設計）
