波檢測粘鋼加固效果的步驟如下：，1. **檢測前準備**：確保粘鋼加固結構達到一定養護時間，使粘結材料充分固化，準備好超聲波檢測儀等設備，并設置合適的檢測參數。，2. **測區布置**：在粘鋼加固區域，按照一定規則布置多個檢測點，形成檢測網格，以保證檢測結果能全面反映整體加固情況。，3. **超聲檢測**：將超聲波探頭分別放置在鋼板和混凝土表面對應位置，發射超聲波并接收反射波，通過分析反射波的聲時、波幅、頻率等參數，判斷粘結層的密實度和是否存在缺陷，若聲時明顯延長、波幅大幅降低或頻率顯著變化，可能表示粘結不良。，4. **結果分析與判定**：根據檢測數據，對比相關標準和規范，評估粘鋼加固效果。

超聲波檢測粘鋼加固效果步驟

1. 準備工作

在進行超聲波檢測之前，需要確保被檢測的混凝土和鋼板表面干凈無污染，以保證檢測的準確性。根據搜索結果，粘鋼加固法流程及質量檢測方法中提到，被粘物的表面處理是非常關鍵的一步。對于混凝土的表面處理，含水率應控制在6%以下，如果濕度過大，需要采用熱風或紅外線加熱干燥。對于鋼板的表面處理，如果鋼板未生銹或輕微銹蝕，可以用噴砂、砂布或平砂輪打磨，直至出現金屬光澤。如果鋼板銹蝕嚴重，則需要先用適度鹽酸浸泡20分鐘，使銹層完全脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋路。

2. 檢測設備準備

選擇合適的超聲波檢測設備，確保設備處于良好的工作狀態。根據搜索結果，目前常用的工程CT方法以彈性波CT為主，以頻率不同可分為地震波CT、聲波CT以及超聲波CT。為取得檢測的最佳效果，基于檢測目標的尺寸與保證檢測精度的前提下，合理選取激發波的頻帶。

3. 檢測方案制定

根據被檢測結構的具體情況，制定詳細的檢測方案。這包括確定檢測區域、布置檢測點、選擇檢測方法等。根據搜索結果，安徽某公路大橋的檢測方案中，采用了多排列組合對測的檢測方案，使用橋梁檢查車在梁下進行檢測。每個排列中采用25cm的測點間距，采用64道接收，一個排列最長15.75m。

4. 數據采集

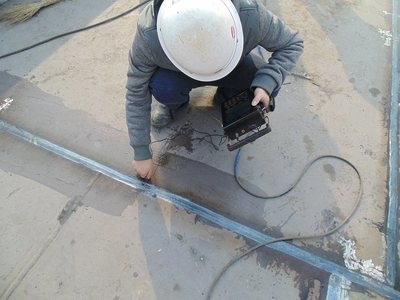

按照制定的檢測方案，使用超聲波檢測設備在檢測點上進行數據采集。這一步驟需要確保數據的準確性和完整性。根據搜索結果，聲波CT技術中，激發的波在混凝土內部與表面?zhèn)鞑?，波速與混凝土的密實性、彈性模量有關，混凝土的彈性模量又體現其強度和力學特性，故以波速為被檢物理量能反映混凝土質量及結構特性。

5. 數據分析

對采集到的數據進行分析，以評估粘鋼加固的效果。這通常涉及到對比加固前后的數據，以及與標準值的比較。根據搜索結果，粘鋼加固加固效果評價方法中提到了承載力評價、剛度評價和裂縫寬度評價等指標。這些指標可以通過試驗方法、數值模擬方法或現場檢測方法來獲取。

6. 結果解釋與報告編寫

根據數據分析的結果，解釋檢測結果并編寫檢測報告。報告中應包括檢測目的、方法、過程、結果以及結論等內容。根據搜索結果，聲波CT技術可以檢測加固區域混凝土整體質量，得到定性、定量的檢測結果，為舊橋加固修復情況提供客觀評價。

注意事項

• 環境因素：在進行超聲波檢測時，需要注意環境因素的影響，如溫度、濕度等，這些都可能影響檢測結果的準確性。
• 設備校準：確保超聲波檢測設備的校準，以保證檢測數據的可靠性。
• 人員培訓：操作人員應接受專業培訓，熟悉檢測設備的操作和數據分析的方法。

通過上述步驟，可以有效地使用超聲波檢測技術來評估粘鋼加固的效果。
