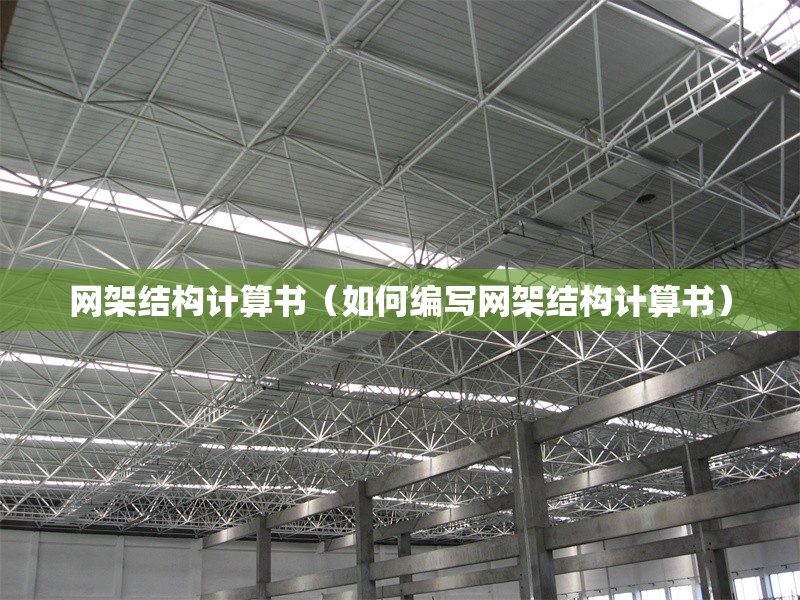

網架結構計算書

一、工程概況

1. 工程名稱：______（示例：某工業廠房網架屋面）
2. 建設單位：______
3. 設計單位：______
4. 結構類型：平板網架（四角錐體系/正放四角錐/斜放四角錐等）
5. 網架尺寸：長×寬×高______
6. 網格尺寸：縱向×橫向______
7. 支承方式：周邊支承/點支承/混合支承

二、設計依據

1. 《空間網格結構技術規程》（JGJ7-2010）
2. 《鋼結構設計標準》（GB50017-2017）
3. 《建筑結構荷載規范》（GB50009-2012）
4. 《建筑抗震設計規范》（GB50011-2010）
5. 其他相關規范及業主提供的技術條件

三、荷載計算

1. 永久荷載（恒荷載）

• 網架自重：按實際桿件截面計算（鋼管容重取78.5kN/m3）
• 節點自重：按節點類型估算（占桿件總重的15%~25%）
• 屋面材料：______（如0.3kN/m2壓型鋼板+保溫層）
• 吊頂荷載：______（如0.2kN/m2）
• 分項系數：γG=1.3

2. 可變荷載（活荷載）

• 屋面活荷載：0.5kN/m2（不上人屋面）
• 雪荷載：基本雪壓S0=______kN/m2（按50年一遇取值）
• 風荷載：基本風壓W0=______kN/m2（高度變化系數按地面粗糙度B類）
• 積灰荷載：______（如有，按規范取值）
• 分項系數：γQ=1.5

3. 荷載組合

• 基本組合：1.2恒載+1.4活載
• 地震組合：按抗震規范要求組合

四、結構計算

1. 計算模型

• 采用空間桁架位移法（有限元法）
• 節點簡化為鉸接節點（螺栓球節點）或剛接節點（焊接球節點）
• 邊界條件：按實際支承情況模擬

2. 內力分析

• ?桿件內力?：通過有限元軟件（如SAP2000、3D3S）計算，提取典型桿件內力值（示例）：

  桿件位置	內力類型	設計值（kN）	允許值（kN）
  上弦桿1-2	壓力	-120.5	-150.0
  下弦桿A-B	拉力	85.3	100.0
  腹桿C-D	壓力	-45.2	-60.0

• ?節點內力?：按節點平衡條件驗算，確保節點承載力滿足要求

3. 撓度驗算

• 計算跨中撓度：f=______mm（示例：f=25mm）
• 允許撓度：[f]=L/250=______mm（L為跨度）
• 結論：f ≤ [f]（滿足要求）

五、桿件與節點設計

1. 桿件設計

• 材料：Q235B鋼材（f=215N/mm2，E=2.06×10?N/mm2）
• 截面選擇：按內力值查表確定（示例：Φ89×3.5鋼管）
• 長細比驗算：λ=μL/i ≤ [λ]=150（滿足）

2. 節點設計

• ?螺栓球節點?：
  • 螺栓孔徑：按桿件內力確定
  • 套筒長度：按抗拉承載力驗算
• ?焊接球節點?：
  • 球體直徑：按桿件內力確定
  • 焊縫強度：按角焊縫驗算

六、抗震與穩定性驗算

1. ?抗震驗算?：

   • 地震作用：按7度設防（0.15g）計算
   • 水平地震影響系數：αmax=0.08
   • 結論：結構滿足抗震要求

2. ?穩定性驗算?：

   • 整體穩定性：按二階彈性分析驗算
   • 局部穩定性：腹桿長細比λ≤200（滿足）

七、結論與建議

1. 網架結構在恒載、活載及地震作用下內力分布合理，桿件及節點承載力滿足要求。
2. 撓度變形控制在允許范圍內，結構剛度符合使用要求。
3. 建議施工時嚴格控制桿件加工精度及節點安裝質量。

八、附圖與附表

1. 網架結構布置圖
2. 桿件內力圖
3. 節點詳圖
4. 計算參數表

?設計人：? ______
?審核人：? ______
?日期：? ______

注：本計算書為示例框架，實際工程需根據具體參數、規范及軟件計算結果填寫完整數據。
