鋼板焊接變形矯正方法主要有施力矯正和加熱矯正，以及兩者的結(jié)合運用，施力矯正一般用千斤頂、螺旋加力器、輥壓矯正機或在大型壓力機上完成，對于簡單、中小型焊接構(gòu)件，可利用千斤頂進行矯正；對于剛度大、強度大的焊接件，可用壓機進行矯正；對于型材可用專門的矯正設備如輥壓機等進行矯正，加熱矯正法的熱源主要是火焰加熱，決定加熱矯正效果的主要因素為加熱位置、加熱溫度和加熱區(qū)形狀，其中成敗的關鍵是加熱位置的正確選擇，一般簡構(gòu)件憑經(jīng)驗判斷，復雜構(gòu)件要反復測試才能找到最佳加熱位置，厚板焊接變形一旦發(fā)生將很難矯正，應根據(jù)各種影響因素綜合分析，制定合理的焊接工藝、焊接順序及工裝保證來控制焊接變形。

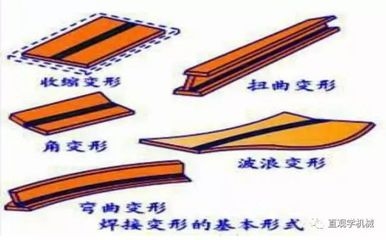

厚鋼板焊接變形的矯正方法

• 機械矯正法
  • 采用壓力機、矯正機等機械裝置對厚鋼板進行矯正。其原理是通過施加外力使構(gòu)件產(chǎn)生新的塑性變形，讓原來縮短的部分得到延伸，從而達到矯正變形的目的。例如，對于一些規(guī)則形狀的厚鋼板焊接構(gòu)件，可以使用專門的矯正機進行矯正操作。
  • 手工捶擊也屬于機械矯正法，老焊工可以利用錘子等工具，憑借經(jīng)驗對焊接變形部位進行捶擊矯正，但這種方法對于厚鋼板可能需要較大的力量，并且對工人的操作技能要求較高。
• 火焰矯正法

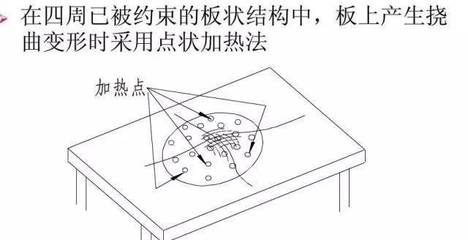

  • 點狀加熱法：適用于厚鋼板上的局部變形矯正。加熱點直徑一般不小于15mm，加熱點中心距為50 - 100mm。操作時要注意控制加熱溫度，對于厚鋼板，加熱溫度可根據(jù)鋼材材質(zhì)在一定范圍內(nèi)調(diào)整，例如對于低碳鋼和普通低合金，常采用600 - 800°C的加熱溫度。加熱后，鋼板在冷卻過程中會產(chǎn)生收縮，從而矯正變形。
  • 線狀加熱法：多用于矯正角變形、扭曲變形等。沿著特定方向進行線狀加熱，加熱寬度有一定要求。例如在矯正厚鋼板的角變形時，可在焊縫附近進行線狀加熱，使較長的金屬在冷卻后縮短來消除變形。
  • 三角形加熱法：多用于矯正彎曲變形。在厚鋼板變形部位進行三角形形狀的加熱，三角形的大小和位置根據(jù)變形情況確定。加熱后，鋼板冷卻時產(chǎn)生的收縮力能夠矯正彎曲變形。
  • 在使用火焰矯正法時，需要注意以下幾點：
    • 對重要構(gòu)件，禁止在同一部位重復加熱，以免引起鋼材金屬組織和機械性能的變化。
    • 不允許在同一斷面造成拉、壓雙向應力的反復矯正。
    • 對重要構(gòu)件禁止?jié)菜鋮s。
    • 需要經(jīng)過熱處理的構(gòu)件，應在熱處理前矯正，以便一并消除內(nèi)應力。
    • 對于厚鋼板中的合金鋼等特殊材質(zhì)，使用火焰矯正法應當謹慎，因為不當?shù)募訜峥赡軙绊戜摬牡男阅堋?/li>

厚鋼板焊接變形的預防措施

厚鋼板矯正后的質(zhì)量檢測標準

火焰矯正法與機械矯正法對比

厚鋼板焊接變形矯正的案例分析
