土結構無損檢測方法多樣，在建筑、水利等多領域廣泛應用，回彈法操作簡便、成本低，通過回彈儀測定混凝土表面硬度來推定強度，但精度受多種因素影響，超聲法基于超聲波傳播特性，能檢測內部缺陷與勻質性，對裂縫探測效果好，雷達法利用電磁波反射，可大面積快速掃描，定位鋼筋與缺陷位置。

混凝土結構無損檢測方法

混凝土結構無損檢測方法是指在不破壞混凝土結構的前提下，通過各種物理方法來檢測混凝土內部和表面是否存在缺陷和隱患的技術。這些方法能夠有效地評估混凝土結構的質量和可靠性，對于保障建筑物的安全性和延長使用壽命具有重要意義。以下是幾種常見的混凝土結構無損檢測方法：

1. 超聲法

超聲法是一種利用超聲波在混凝土中傳播的特性來檢測混凝土結構缺陷的方法。超聲波檢測過程中，超聲波穿過混凝土?xí)r會受到內部結構的影響，如遇到缺陷時會發生反射、折射和散射。通過分析超聲波的傳播速度、衰減和波形等特征，可以判斷混凝土的強度和缺陷情況。這種方法的優點是檢測過程無損于材料和結構的使用性能，可以直接在結構物上進行試驗并推定其實際強度和缺陷性質，重復和復核檢驗方便，檢驗結果重復性好。

2. 回彈法

回彈法是一種簡單方便的檢測方法，它通過在混凝土結構或構件上測得的回彈值和碳化深度來評定混凝土結構或構件的強度?；貜椃ú粫?huì)對結構或構件的力學性質和承載能力產生不利影響，因此在工程上得到了廣泛應用。然而，回彈法的離散性較大，因此在使用時需要注意結果的準確性。

3. 超聲回彈綜合法

超聲回彈綜合法結合了超聲法和回彈法的優點，可以減少各種因素對結果的影響，彌補兩種方法各自的不足，提高測試精度。這種方法通過實驗建立超聲波波速、回彈值與混凝土強度之間的相關關系，用雙參數來評定混凝土的強度，是一種較為成熟、可靠的混凝土強度檢測方法。

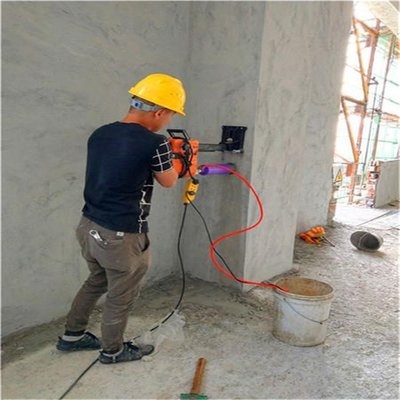

4. 鉆芯法

鉆芯法是一種檢測結果直觀準確的方法，可以檢測混凝土的強度和厚度。然而，這種方法的操作比較復雜，并且會對混凝土造成輕微的破壞。因此，在使用鉆芯法時需要考慮到對混凝土結構可能產生的影響。

5. 拔出法

拔出法也是一種檢測結果直觀準確的方法，但它同樣操作復雜，并對混凝土有輕微破壞。此外，拔出法的結果離散性較大，因此在解釋結果時需要謹慎。

6. 瞬態激振（敲擊）時域頻域分析法（小應變法）

瞬態激振時域頻域分析法，也稱為小應變法，適用于基樁檢測。這種方法操作簡便，檢測快速，結果較為精確。它通過敲擊混凝土表面產生應力波，并分析應力波的反射和傳播情況來判斷混凝土的質量和缺陷情況。

7. 地質雷達法

地質雷達法主要用于大面積混凝土質量檢測，如隧道襯砌混凝土的檢測。這種方法檢測快速，可以檢測混凝土的厚度，結果準確。地質雷達法通過向混凝土發射電磁波，當遇到電磁性質不同的缺陷或鋼筋時會產生反射電磁波，接收這些反射電磁波可以得到混凝土內部缺陷的狀況及鋼筋的位置等信息。

8. 紅外成像法

紅外成像法是一種利用自然界中任何高于絕對零度的物體都會向外界輻射紅外線的原理，通過測量混凝土的熱量及熱流來判斷其質量的方法。當混凝土內部存在缺陷時，會改變混凝土的熱傳導，使混凝土表面的溫度場分布產生異常。使用紅外成像儀測出表示這種異常的熱像圖，可以根據熱像圖中異常的特征判斷出混凝土缺陷的類型及位置特征等。這種方法屬于非接觸無損檢測方法，可對檢測物進行上下、左右的連續掃測，且可在白天和黑夜進行，具有快速、直觀、適合大面積掃測的特點。

9. 沖擊回波法

沖擊回波法是用一鋼珠沖擊結構混凝土的表面，從而在混凝土內產生一應力波。當該應力波在混凝土內遇到波阻抗差異界面（如混凝土內部缺陷或混凝土底面）時，將產生反射波。接收這種反射波并進行快速傅里葉變換（FFT）可得到其頻譜圖，頻譜圖上突出的峰值就是應力波在混凝土內部缺陷或混凝土底面的反射形成的。根據其峰值頻率可計算出混凝土缺陷的位置或混凝土的厚度。由于該法采用單面測試，特別適合于只有一個測試面如路面、護坡、底板、跑道等混凝土的檢測。

10. 磁粉檢測法

磁粉檢測法是一種通過磁場和磁粉的相互作用來檢測混凝土結構中鋼筋的銹蝕和裂縫的檢測方法。當鋼筋表面存在裂縫或銹蝕時，磁粉會聚集在裂縫和銹蝕處，形成磁粉線，從而可以通過檢測磁粉線的數量、長度和位置來判斷混凝土結構中鋼筋的質量和缺陷情況。

以上方法各有優缺點，適用范圍也有所不同。在實際應用中，應根據具體的檢測目的和條件選擇合適的無損檢測方法。
