上弦支撐與下弦支撐是結構力學中確保穩定性的關鍵要素，上弦支撐通常布置在房屋兩端或溫度縫區段的兩端柱間，間距不超過60米，長于60米的房屋需增設支撐，以增強屋蓋整體剛度和空間穩定性，有效傳遞山墻風荷載等水平力，下弦支撐包括橫向和縱向水平支撐，橫向支撐常與上弦橫向支撐同一開間布置，形成平行弦桁架，增強屋架下弦平面的穩定性；縱向支撐則根據房屋跨度和空間剛度要求，每隔4～5個開間布置一道，使相鄰屋架形成幾何不變的空間體系，

在建筑學與結構工程的廣闊天地里,上弦支撐與下弦支撐圖是描繪力量與平衡的藝術畫卷，它們不僅是工程師手中的設計工具，更是確保建筑物安全、穩定與高效的基石，本文將深入探討這兩種支撐方式的原理、應用及其在現代建筑設計中的重要性，揭示它們?nèi)绾卧陟o默中演繹著結構的穩定之舞。

在自然界中,無論是參天大樹的枝干交錯，還是蜘蛛網的精密布局，都展現了自然界對穩定性的追求，同樣，在人類構建的世界中，從古老的橋梁到現代的摩天大樓，無一不需要精心設計的支撐體系來抵御風雨、承載重量，保證結構的穩固，上弦支撐與下弦支撐，作為這一體系中的關鍵元素，如同建筑的骨骼與筋脈，默默支撐著整個結構的生命力。

上弦支撐與下弦支撐的基本概念

定義與原理

上弦支撐：通常指的是位于結構上部的橫向或斜向連接構件，主要作用是增強結構頂部的穩定性和剛度，防止因外力（如風荷載、地震力）導致的水平位移或變形，在桁架結構中，上弦桿就是典型的上弦支撐，它們與腹桿共同作用，形成穩定的三角形結構單元，有效分散并傳遞荷載。

下弦支撐：則位于結構底部或下部，主要功能是提供豎向支撐，增強結構的整體穩定性，特別是在抵抗垂直荷載（如自重、活載）時顯得尤為重要，在下承式桁架或梁結構中，下弦桿作為主要的受力構件，承擔著將荷載傳遞至支座的任務，同時與上弦支撐相配合，形成力的閉合回路，確保結構的平衡與穩定。

工作原理

上弦支撐通過增加結構頂部的約束,限制了結構的側向位移，提高了結構的抗扭剛度；而下弦支撐則通過加強結構底部的支撐力，增強了結構的整體承載能力和抗彎性能，兩者相輔相成，共同構成了一個既靈活又堅固的結構體系，能夠有效應對各種復雜荷載條件。

上弦支撐與下弦支撐圖的應用實例

橋梁工程

在橋梁設計中,尤其是大跨度橋梁，上弦支撐與下弦支撐的應用尤為關鍵，懸索橋的主纜可以視為一種特殊的上弦支撐，它跨越兩岸，承受并傳遞巨大的拉力；而橋面下方的加勁梁則扮演著下弦支撐的角色，通過其強大的抗彎能力，確保橋梁在車輛荷載下的穩定與安全，斜拉橋中的斜拉索也是上弦支撐的一種形式，它們直接連接塔柱與橋面，為橋梁提供額外的支撐點，顯著提高了橋梁的跨越能力。

工業廠房

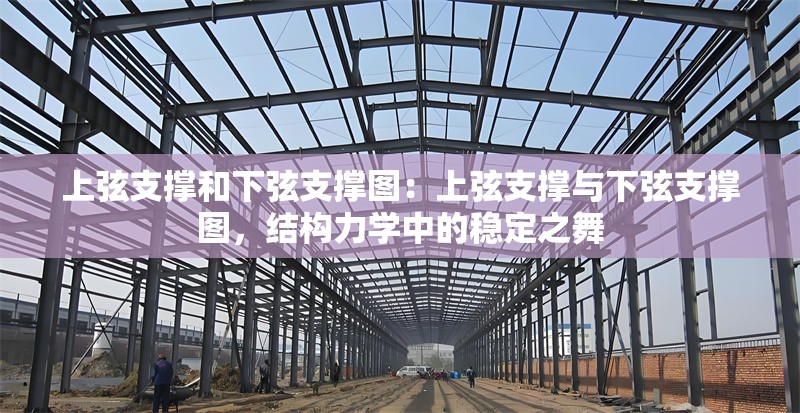

在大型工業廠房的建設中,為了覆蓋廣闊的空間并滿足重型設備安裝的需求，常采用鋼結構桁架作為屋頂承重系統，這些桁架結構中，上弦桿和下弦桿分別構成桁架的上下邊緣，通過腹桿連接成穩定的格構體系，上弦支撐不僅增強了屋頂?shù)目癸L能力，還幫助分散雪荷載等垂直荷載；下弦支撐則確保了桁架在自身重力及懸掛設備重量下的穩定，防止過大撓曲。

高層建筑

隨著城市化進程的加速,高層建筑如雨后春筍般涌現，在這些摩天大樓的設計中，上弦支撐與下弦支撐的理念同樣得到了廣泛應用，核心筒結構中的剪力墻可以看作是一種高效的上弦支撐，它們圍繞建筑中心布置，有效抵抗水平方向的風荷載和地震作用；而樓板及其下的梁柱體系則構成了下弦支撐，負責將各層的垂直荷載傳遞至地基，一些超高層建筑還會采用斜撐或X形支撐等特殊形式的上弦/下弦支撐，以進一步提高結構的整體穩定性和抗震性能。

設計與分析

設計原則

• 安全性：確保支撐體系能夠承受最不利組合下的荷載，包括恒載、活載、風載、雪載及地震作用等。
• 經濟性：在滿足安全性的前提下，優化支撐布局，減少材料用量，降低成本。
• 可行性：考慮施工條件、材料供應及后期維護等因素，確保設計方案的實際可操作性。
• 美觀性：在滿足功能要求的同時，注重支撐體系的視覺效果，使其與整體建筑風格相協調。

分析方法

• 靜力分析：計算結構在靜止狀態下的內力分布，驗證各構件的強度和穩定性。
• 動力分析：考慮地震、風振等動態荷載的影響，評估結構的振動特性和抗震性能。
• 穩定性分析：特別關注上弦支撐與下弦支撐之間的相互作用，確保整個結構在各種荷載條件下都能保持穩定。
• 優化設計：利用計算機輔助設計軟件，對支撐布局進行多方案比較，選擇最優設計方案。

挑戰與展望

面臨的挑戰

• 復雜荷載條件：隨著建筑高度的增加和功能的多樣化，結構所受的荷載變得更加復雜多變，對支撐體系的設計提出了更高要求。
• 新材料與新技術應用：高性能材料（如碳纖維、智能材料）和新型施工技術（如3D打印、機器人施工）的出現，為支撐體系的設計帶來了新的機遇和挑戰。
• 可持續發展需求：在全球倡導綠色建筑的背景下，如何設計出既高效又環保的支撐體系，成為擺在工程師面前的重要課題。

未來展望

• 智能化設計：借助人工智能和大數據技術，實現對結構受力狀態的實時監測和預測，為支撐體系的優化設計提供科學依據。
• 模塊化與標準化：推動支撐構件的標準化生產和模塊化裝配，提高施工效率和質量，降低建設成本。
• 綠色建材與節能技術：研發和應用更多環保、可回收的建筑材料，以及高效的保溫隔熱技術，減少建筑能耗和碳排放。
• 跨學科融合：加強結構工程與其他學科（如物理學、化學、生物學）的交叉研究，探索更多創新設計理念和技術手段。

上弦支撐與下弦支撐圖,作為結構工程中的重要組成部分，不僅承載著建筑物的安全與穩定，更蘊含著工程師對力學之美的深刻理解和不懈追求，在未來的建筑實踐中，隨著科技的進步和可持續發展理念的深入人心，我們有理由相信，上弦支撐與下弦支撐的設計將更加科學、高效、環保，為人類社會的持續發展貢獻更大的力量，在這個過程中，每一次創新都是對傳統智慧的傳承與發展，每一次突破都是對未知領域的勇敢探索。
