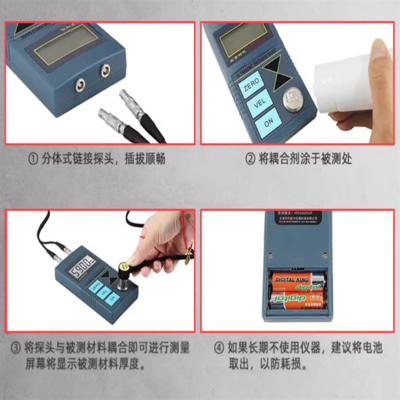

波測厚儀操作技巧如下：，測量前要做好準備，確定被測物體材質(zhì)、表面狀況等，確保其符合測量要求；清潔探頭和被測物表面，防止雜質(zhì)影響測量精度；根據(jù)被測物選擇合適的測量模式。，在測量過程中，保持探頭與被測物表面垂直，且不要來回拖動探頭，以免磨損探頭并影響測量結(jié)果的準確性，對于分體式超聲波測厚儀，要注意銜接探頭的線不能過分彎曲及抖動。，測量完成后，及時對儀器進行清潔和保養(yǎng)，妥善存放。

超聲波測厚儀操作技巧

超聲波測厚儀是一種常用的無損檢測設(shè)備，它可以快速、準確地測量各種材料的厚度。以下是整理的一些超聲波測厚儀的操作技巧：

1. 一般測量方法

1.1 單點測量

在一點處用探頭進行兩次測厚，在兩次測量中探頭的分割面要互為90°，取較小值為被測工件厚度值。

1.2 30mm多點測量法

當測量值不穩(wěn)定時，以一個測定點為中心，在直徑約為30mm的圓內(nèi)進行多次測量，取最小值為被測工件厚度值。

2. 特殊測量方法

2.1 網(wǎng)格測量法

在指定區(qū)域劃上網(wǎng)格，按點測厚記錄。此方法在高壓設(shè)備、不銹鋼襯里腐蝕監(jiān)測中廣泛使用。

2.2 連續(xù)測量法

用單點測量法沿指定路線連續(xù)測量。

3. 影響測量結(jié)果的因素

3.1 工件表面粗糙度

工件表面粗糙度過大，會造成探頭與接觸面耦合效果差，反射回波低，甚至無法接收到回波信號。對于表面銹蝕，耦合效果極差的在役設(shè)備、管道等可通過砂、磨、挫等方法對表面進行處理，降低粗糙度，同時也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過耦合劑能達到很好的耦合效果。

3.2 工件曲率半徑

工件曲率半徑太小，尤其是小徑管測厚時，因常用探頭表面為平面，與曲面接觸為點接觸或線接觸，聲強透射率低（耦合不好）。

3.3 檢測面與底面不平行

檢測面與底面不平行，聲波遇到底面產(chǎn)生散射，探頭無法接受到底波信號。

3.4 材料組織不均勻或晶粒粗大

鑄件、奧氏體鋼因組織不均勻或晶粒粗大，超聲波在其中穿過時產(chǎn)生嚴重的散射衰減，被散射的超聲波沿著復(fù)雜的路徑傳播，有可能使回波湮沒，造成不顯示。

3.5 探頭接觸面磨損

常用測厚探頭表面為丙烯樹脂，長期使用會使其表面粗糙度增加，導致靈敏度下降，從而造成顯示不正確。可選用500#砂紙打磨，使其平滑并保證平行度。如仍不穩(wěn)定，則考慮更換探頭。

3.6 被測物背面有大量腐蝕坑

由于被測物另一面有銹斑、腐蝕凹坑，造成聲波衰減，導致讀數(shù)無規(guī)則變化，在極端情況下甚至無讀數(shù)。

3.7 內(nèi)部缺陷

當材料內(nèi)部存在缺陷（如夾雜、夾層等）時，顯示值約為公稱厚度的70%，此時可用超聲波探傷儀進一步進行缺陷檢測。

3.8 溫度影響

一般固體材料中的聲速隨其溫度升高而降低，有試驗數(shù)據(jù)表明，熱態(tài)材料每增加100°C，聲速下降1%。應(yīng)選用高溫專用探頭（300-600°C），切勿使用普通探頭。

3.9 層疊材料、復(fù)合（非均質(zhì)）材料

要測量未經(jīng)耦合的層疊材料是不可能的，因超聲波無法穿透未經(jīng)耦合的空間，而且不能在復(fù)合（非均質(zhì)）材料中勻速傳播。對于由多層材料包扎制成的設(shè)備（像尿素高壓設(shè)備），測厚時要特別注意，測厚儀的示值僅表示與探頭接觸的那層材料厚度。

3.10 耦合劑影響

耦合劑是用來排除探頭和被測物體之間的空氣，使超聲波能有效地穿入工件達到檢測目的。如果選擇種類或使用方法不當，將造成誤差或耦合標志閃爍，無法測量。因根據(jù)使用情況選擇合適的種類，當使用在光滑材料表面時，可以使用低粘度的耦合劑；當使用在粗糙表面、垂直表面及頂表面時，應(yīng)使用粘度高的耦合劑。高溫工件應(yīng)選用高溫耦合劑。

3.11 聲速選擇錯誤

測量工件前，根據(jù)材料種類預(yù)置其聲速或根據(jù)標準塊反測出聲速。

3.12 應(yīng)力影響

在役設(shè)備、管道大部分有應(yīng)力存在，固體材料的應(yīng)力狀況對聲速有一定的影響，當應(yīng)力方向與傳播方向一致時，若應(yīng)力為壓應(yīng)力，則應(yīng)力作用使工件彈性增加，聲速加快；反之，若應(yīng)力為拉應(yīng)力，則聲速減慢。

3.13 金屬表面氧化物或油漆覆蓋層影響

金屬表面產(chǎn)生的致密氧化物或油漆防腐層，雖與基體材料結(jié)合緊密，無名顯界面，但聲速在兩種物質(zhì)中的傳播速度是不同的，從而造成誤差，且隨覆蓋物厚度不同，誤差大小也不同。

4. 注意事項

4.1 電壓低時

在液晶屏幕左側(cè)顯示低電壓符號，此時為了保證儀器的正常測量使用，請及時更換電池。

4.2 探頭保護

探頭表面為丙烯樹脂，對粗糙表面的重劃很敏感，因此在使用中盡量輕按。

4.3 被測物體表面溫度

被測物體表面溫度不超過60度，以免導致傳感器不能正常測量。

4.4 儀器長時間不使用

儀器長時間不使用時應(yīng)將電池取出，以免電池漏液導致儀器損壞。

4.5 環(huán)境保護

盡量避免油污、潮濕、碰撞。

4.6 插拔傳感器

插拔傳感器時，應(yīng)捏住活動外套沿軸線用力，不可頭部，以免損壞傳感器電纜線芯。

以上就是超聲波測厚儀的一些操作技巧和注意事項。希望對你有所幫助。

超聲波測厚儀測量誤差分析

超聲波測厚儀在高溫下的應(yīng)用

超聲波測厚儀耦合劑選擇指南

超聲波測厚儀維護保養(yǎng)要點
