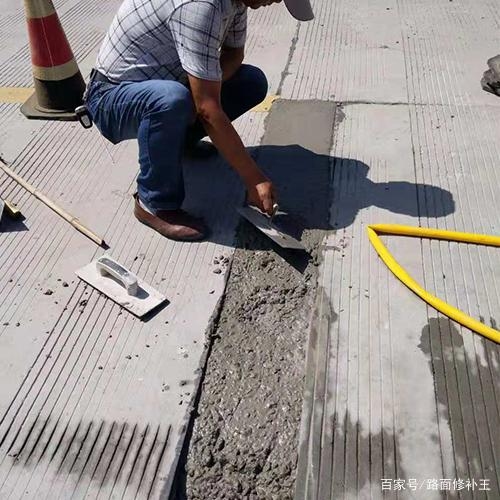

土裂縫維修技術(shù)是確保建筑結(jié)構(gòu)穩(wěn)定和延長使用壽命的關(guān)鍵措施，根據(jù)裂縫的寬度、深度和具體位置，可以選擇不同的修復(fù)方法，對于縫寬大于5毫米且縫深不超過混凝土結(jié)構(gòu)厚度一半的裂縫，常采用切槽修復(fù)法，即沿裂縫切出U型或V型槽，并填充超細(xì)水泥砂漿或環(huán)氧樹脂砂漿，對于微細(xì)裂縫，則可使用自動壓力灌漿技術(shù)，通過新型機(jī)具注入灌漿樹脂等配套材料，實(shí)現(xiàn)裂縫的充填和封閉，預(yù)制補(bǔ)片法也適用于較大的裂縫和局部破損區(qū)域，通過制作預(yù)制混凝土補(bǔ)片并使用修復(fù)膠粘貼在裂縫上，達(dá)到修復(fù)效果，在修復(fù)過程中，表面處理至關(guān)重要，包括清洗、拋光和砂光等步驟，以確保填縫劑與表面緊密結(jié)合，選擇合適的修復(fù)材料和正確的修復(fù)方法，結(jié)合細(xì)致的養(yǎng)護(hù)和定期檢查，可以有效提高修復(fù)效果，

混凝土裂縫維修技術(shù)

混凝土裂縫的維修技術(shù)主要包括表面封閉法、注射法、局部修復(fù)法、自動低壓灌漿技術(shù)等。以下是這些技術(shù)的詳細(xì)介紹：

表面封閉法

這種方法適用于處理寬度較小（通常不超過0.2mm）的微細(xì)獨(dú)立裂縫或網(wǎng)狀裂紋。通過利用混凝土表面的毛細(xì)作用，吸收低粘度且具有良好滲透性的修補(bǔ)膠液，從而封閉裂縫通道。對于需要防滲的部位，如樓板，還可以在混凝土表面粘貼纖碳纖維以增強(qiáng)封護(hù)作用。

注射法

注射法適用于裂縫寬度在0.1mm至1.5mm之間的靜止裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補(bǔ)強(qiáng)和封閉。該方法通過一定的壓力將低粘度、高強(qiáng)度的裂縫修補(bǔ)膠液注入裂縫腔內(nèi)，以達(dá)到加固和封閉的效果。

局部修復(fù)法

對于普通混凝土裂縫，可以采用局部修復(fù)法，包括充填法、預(yù)應(yīng)力法，部分鑿除重新澆筑混凝土等，以此達(dá)到修復(fù)目的。這些方法可以根據(jù)具體情況靈活應(yīng)用，以恢復(fù)混凝土結(jié)構(gòu)的整體性和穩(wěn)定性。

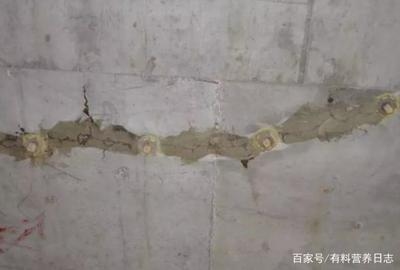

自動低壓灌漿技術(shù)

這是一種專門針對墻體裂縫修補(bǔ)進(jìn)行化學(xué)灌漿的新型技術(shù)。筑致杰自動低壓灌漿技術(shù)通過專用設(shè)備將灌縫膠壓入混凝土裂縫中，膠結(jié)硬化后與混凝土形成一個整體，達(dá)到加固封堵等效果。

注意事項(xiàng)

在選擇和實(shí)施混凝土裂縫維修技術(shù)時，需要注意以下幾點(diǎn)：

• 裂縫類型和寬度：不同的裂縫類型和寬度適用不同的維修方法。例如，表面封閉法適用于微細(xì)裂縫，而注射法則適用于較寬的裂縫。
• 施工環(huán)境：施工環(huán)境的溫度和濕度會影響修補(bǔ)材料的性能和施工質(zhì)量。例如，環(huán)氧樹脂施工對周圍環(huán)境溫度有特定要求，最適宜溫度為15°C至25°C之間。
• 材料選擇：修補(bǔ)材料的選擇至關(guān)重要，應(yīng)根據(jù)裂縫的具體情況和使用要求選擇合適的材料。例如，環(huán)氧樹脂具有高流動性、低粘度等特點(diǎn)，能浸透到最小寬度0.2mm的裂縫。

綜上所述，混凝土裂縫的維修技術(shù)多樣，需要根據(jù)實(shí)際情況選擇合適的方法，并嚴(yán)格按照施工要求進(jìn)行操作，以確保修補(bǔ)效果。

混凝土裂縫檢測新技術(shù)

裂縫修補(bǔ)材料性能對比

混凝土裂縫預(yù)防措施

裂縫修補(bǔ)后的耐久性研究
