體結構裂縫檢測方法多樣，主要包括以下幾種：，1. **目視檢測**：通過肉眼直接觀察砌體結構的裂縫、脫落、變形、滲漏等問題，初步判斷裂縫的分布和形態。，2. **尺量法**：使用尺子測量裂縫的長度，或通過數磚的皮數來估算裂縫長度。，3. **裂縫卡/檢測儀**：利用裂縫卡或裂縫檢測儀來確定裂縫的寬度，這些工具能提供較為精確的測量數據。，4. **深度檢測**：通過觀察、打孔或取樣的方法確定裂縫的深度，以評估其對結構安全性的影響。，5. **工程背景分析**：結合砌體結構工程的用途、設計要求、施工工藝和使用年限等因素，綜合分析裂縫產生的原因和可能的影響。，

砌體結構裂縫檢測方法

砌體結構裂縫的檢測方法主要包括視覺檢測、敲擊檢測、超聲波檢測、X射線或紅外線檢測等。

視覺檢測

視覺檢測是最簡單直觀的方法，通過肉眼觀察砌體表面，尋找裂縫的存在。這種方法適用于表面裂縫的檢測。

敲擊檢測

敲擊檢測使用錘子等工具輕敲砌體表面，通過聲音的變化判斷內部是否存在裂縫。這種方法可以幫助檢測裂縫的深度和走向。

超聲波檢測

超聲波檢測利用超聲波在砌體中的傳播特性，檢測裂縫的位置和深度。這種方法較為精確，可以提供裂縫深度的準確數據。

X射線或紅外線檢測

X射線或紅外線檢測利用X射線或紅外線成像技術，對砌體內部裂縫進行無損檢測。這種方法具有高精度和高效率，可以清晰地顯示裂縫的形態和分布。

裂縫寬度檢測

裂縫寬度的量測常用讀數顯微鏡，它是由光學透鏡與游標刻度等組成的復合儀器。其次，也有用印刷有不同寬度線條的裂縫標準寬度板（裂縫卡）與裂縫對比測量；或用一組具有不同標準厚度的塞尺進行試插對比，剛好插入裂縫的塞尺厚度，即裂縫寬度。

裂縫深度檢測

裂縫的深度可采用超聲法檢測，必要時可鉆取芯樣予以驗證。當采用超聲法檢測混凝土結構構件裂縫深度時，可采用單面平測法、雙面斜測法、鉆孔對測法。

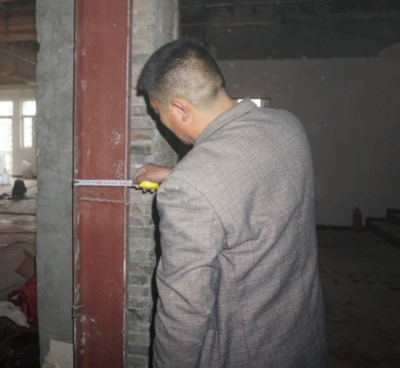

裂縫長度檢測

外表裂縫的長度可以采用鋼尺或卷尺進行量測。

裂縫記錄

裂縫的記錄可采用表格或圖形的形式。對于仍在開展的裂縫應進行定期觀測。裂縫的觀測應按《建筑變形測量規程》JGJ8的有關規定進行。

數據分析

根據混凝土結構、砌體結構裂縫的分布、形態和特征，分別按《房屋裂縫檢測與處理技術規程》附錄A、附錄B判定裂縫的類型，并初步評估裂縫的嚴重程度。根據混凝土結構、砌體結構設計規范和驗收規范的相關要求，評定裂縫的嚴重程度。

檢測報告

檢測報告內容包括：裂縫的部位、裂縫的走向、裂縫的寬度、長度及深度，并對重要部位和情況復雜的裂縫進行必要的描述。拍照或繪圖記錄裂縫的分布情況。

以上就是砌體結構裂縫檢測的主要方法和步驟。需要注意的是，不同的檢測方法有不同的適用條件和局限性，因此在實際操作中應根據具體情況選擇合適的方法，并結合實際情況進行綜合分析。
