網架圖集：網架圖集，建筑空間的鋼結構藝術密碼》深入解讀了網架圖集這一建筑領域的重要工具，網架圖集是多個鋼結構網架圖示的集合，在工程設計、施工與驗收中有著關鍵參考價值，其質量與準確性關乎工程安全、穩定及美觀。，以07SG531鋼網架結構設計圖集為例，適用于非抗震設防及抗震設防烈度≤9度地區的一般工業與民用建筑，像單層廠房、體育場館等網架屋蓋結構，圖集涵蓋鋼網架結構設計要點、節點設計與構造詳圖等內容，還包含兩個工程設計示例，為相關工程的鋼結構設計提供了全面且實用的指導，助力打造安全美觀的建筑空間。

在現代建筑的宏大敘事中,網架結構宛如一位低調卻至關重要的幕后英雄，撐起一片片廣闊無垠的天空，賦予建筑獨特的骨骼與靈魂，而網架圖集，則是解鎖這一鋼結構藝術密碼的關鍵寶典，承載著設計理念、技術規范與施工指南的多重使命，引領著從圖紙構想邁向?qū)嶓w矗立的奇妙旅程。

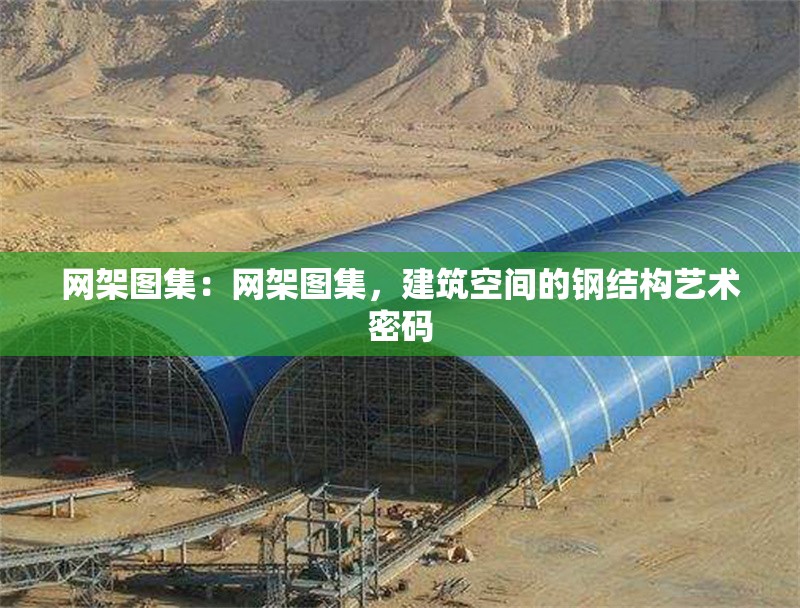

網架結構,以其高效的空間受力特性獨步建筑領域，它仿若自然界中的蜂巢，由眾多桿件相互連接，形成穩定且輕盈的網格體系，能均勻分散荷載，抵御來自各方的力量侵襲，無論是大型體育場館那開闊通透的頂棚，還是飛機航站樓寬敞恢宏的候機大廳，亦或是現代工廠寬敞明亮的生產車間，網架結構都以其卓越的跨度適應能力，輕松覆蓋大面積空間，為人類活動遮風擋雨、保駕護航，其造型多變，可隨設計師匠心獨運，呈現出扁平、拱形、穹頂?shù)榷鄻幼藨B(tài)，或簡約大氣，或靈動飄逸，完美融入不同建筑風格，成為城市天際線與功能空間里亮眼的筆觸。

網架圖集,恰似一部精密的技術法典，開篇便詳述各類網架形式的特性與適用范圍，平面網架，如矩形、正方形布局，規整對稱，契合方正建筑輪廓，在辦公樓、小型展館等規整空間大顯身手，以簡潔梁式排列傳遞力量，確保結構穩如磐石；而空間網架，像正放四角錐、抽空四角錐網架等，桿件縱橫交錯，三維受力，宛如編織立體漁網，巧妙化解斜向拉力與壓力，是大跨度體育場館、展覽中心的不二之選，能輕盈跨越數十米乃至百米空間，營造震撼視覺與實用功能兼?zhèn)涞目臻g骨架，圖集中，每種網架類型皆配以精準示意圖，標注桿件走向、節點連接方式，輔以文字解析力學原理，讓復雜空間結構一目了然，為初涉者啟蒙，替資深者答疑。

深入圖集核心,材料選用章節猶如甄選食材寶典，鋼材，作為網架主要成分，其材質優劣關乎結構壽命與安全，圖集細致羅列各類鋼材牌號，如 Q235、Q345 等，闡述抗拉強度、屈服點、伸長率等關鍵指標，指導設計師依建筑重要性、荷載大小精準匹配，高強鋼材用于大跨度承重構件，以堅實臂膀扛起千鈞重?fù)?dān)；普通碳鋼則適配次要支撐，平衡成本與性能，防腐處理工藝亦占據重要篇幅，熱浸鍍鋅、涂裝環氧漆等方法圖文并茂，警示忽視防腐后果——銹蝕剝落將削弱桿件截面，引發結構安全隱患，猶如隱匿毒藥侵蝕大廈根基，提醒從業者嚴守防護底線，確保網架歷經風雨歲月仍熠熠生輝。

節點構造,堪稱網架圖集精髓所在，此處匯聚機械巧思與工程智慧，常見螺栓球節點，以精致空心球體為核心，周身鉆孔，借高強螺栓穿插連接桿件，旋轉擰緊間實現緊密固定，安裝便捷且可微調角度，適配曲面網架靈動造型；焊接球節點則憑焊縫交融桿件與鋼球，一體成型，強度高、整體性好，宜用于承受重載、振動頻繁區域，如工業廠房頂棚，穩固錨固每根鋼梁，圖集全方位展示節點剖面細節，標注螺栓規格、焊縫尺寸、角度公差，嚴控毫厘偏差，因微小誤差累積或致受力不均，引發局部破壞連鎖反應，伴隨新技術迭代，新型節點如相貫節點嶄露頭角，桿件直接穿透焊接，流暢線條減少應力集中，提升美學與力學雙重效益，圖集緊跟前沿，納入創新構造，拓寬設計視野。

荷載計算板塊,是網架設計理性基石，圖集引入公式矩陣，考量恒載（自重、屋面材料重量）、活載（人員、雪、風荷載）組合工況，計算風吸力時，依據地形、建筑高度換算風振系數，模擬疾風掀翻屋頂瞬間力量；雪壓計算參照地域雪量概率，分區加載，確保北方厚重積雪、南方偶降瑞雪皆有應對策略，通過實例演練，輸入體育館面積、挑檐長度等參數，一步步算出桿件內力極值，精準定位受力最大桿件位置，靶向強化設計，杜絕盲目保守或冒險簡略，用數據說話，為安全護航。

施工流程指引開啟網架從藍圖到實物蛻變之旅,吊裝方案因網架重量、現場條件多元抉擇，分塊吊裝似拼圖游戲，地面組裝小塊網架，空中拼接，降難度、省機械；整體吊裝則倚靠巨型吊車，一氣呵成，考驗操控精度，適合場地開闊、重量適中情況，圖集詳述吊點布置原則、繩索角度要求，配以現場實景圖，警示失誤后果——傾斜吊裝致桿件彎折、結構變形，前期努力付諸東流，安裝順序亦遵循邏輯，從角落起步，逐步拓展，以基準點定位全域，期間激光測距、水準儀抄平輪番上陣，實時校正偏差，將誤差控制在毫米級，雕琢鋼鐵精密藝術品。

質量把控章節高懸監督利劍,原材料進場抽檢，鋼材抽樣送檢，查驗成分純度、力學性能達標；焊接工藝評定，試焊樣品無損檢測，X 光探傷、超聲波探傷雙管齊下，揪出內部缺陷，安裝過程旁站監督，檢查節點緊固、桿件垂直度，儀表測量配合人工目測，雙重保險，竣工驗收階段，荷載試驗?zāi)M極限狀態，靜載施壓、動載沖擊，觀測結構變形、聲響異動，確認承載有余、穩定性佳，才交付使用，全程嚴守質量生命線，鑄就安心百年工程。

于設計師而言,網架圖集是靈感源泉與技術拐杖，構思初期，翻閱圖集尋覓合適網架形式，依功能、造型初篩框架；深化設計時，參照節點、荷載數據精算細部，規避錯誤風險；遇上難題，圖集案例剖析提供借鑒，助其突破瓶頸，施工團隊視之為操作圣經，工人按圖集流程吊裝、焊接，知曉工藝標準；項目經理依質量要求巡查現場，把控進度質量，協調各方協同作業。

在建筑教育殿堂,網架圖集亦是經典教材，學子借圖集理解抽象空間結構，從理論公式到實物模型構建認知橋梁；課程設計、畢業設計環節，依圖集規范構思作品，模擬實戰演練，培養未來行業棟梁。

網架圖集,雖無華麗外表，卻蘊含無盡實用價值，它凝聚世代工程師實踐結晶，吸納科研新成果，隨建筑發展不斷修訂完善，從早期粗糙手繪草圖到如今精細數字化圖譜，見證行業成長蛻變，它默默扎根建筑底層邏輯，助力一個個鋼鐵巨擘拔地而起，于城市山河留下堅實印記，持續書寫空間結構的輝煌篇章，為人類開拓多元舒適活動空間，用無聲語言訴說著鋼結構藝術與技術的深度融合之美。
