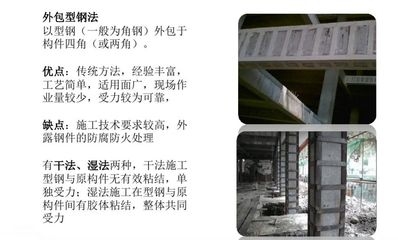

加固設計圖紙存在諸多常見錯誤，材料選擇方面，個別案例誤將加固層彈性模量按原結構取值，致剛度計算有誤；梁柱節點加固時忽略新舊混凝土收縮差產生的附加應力，荷載取值易出問題，如工藝專業提供給土建專業的荷載類型不明確，可能導致取值錯誤，造成材料浪費或計算不安全，設計圖紙完整性不足，對特殊要求如混凝土柱外包型鋼后的防火處理未作說明，化學植筋在濕潤環境下應明確采用焊接形式也常被遺漏，還存在鑒定報告不符合規定、無原設計圖紙等情況，影響加固設計的針對性與有效性

加固設計圖紙常見錯誤解析

錯誤一：盲目遵循規范

在加固設計中，有些工程師會嚴格按照規范進行設計，但這樣做有時會導致錯誤。例如，規范上可能沒有明確指出某些節點的使用范圍，或者沒有考慮到混凝土強度對加固效果的影響。設計師需要根據結構的實際缺陷情況進行概念設計，而不是機械地套用規范。

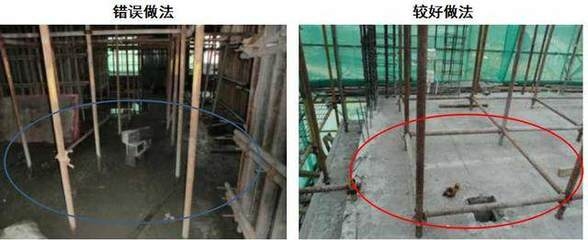

錯誤二：忽視節點的重要性

在加固設計和施工中，節點的加固往往被忽視。即使設計圖紙上有節點加固的指示，但在施工過程中，工人可能會因為各種原因沒有按照圖紙施工，比如把鋼筋截斷后再裝上去，這樣會導致節點沒有得到妥善加固，留下安全隱患。

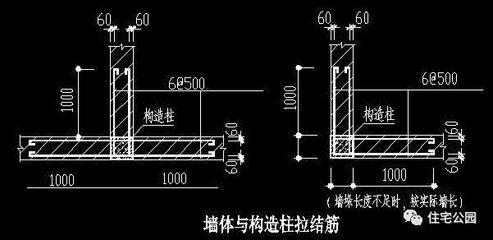

錯誤三：未形成完整的骨架

加固設計的一個重要原則是形成完整的骨架，這樣才能有效地提高結構的承載力和穩定性。如果只在構件表面進行加固，而不考慮內部結構的連接和支撐，那么加固的效果將會大打折扣。

錯誤四：二次受力問題考慮不足

在進行加固設計時，必須考慮到二次受力的問題。這意味著在加固過程中，需要采取措施減輕或消除原有的荷載，以避免對結構造成進一步的損害。

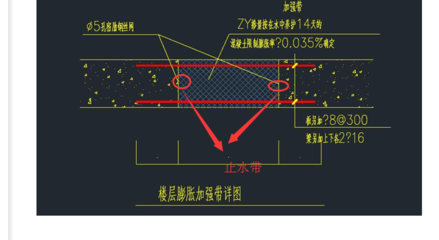

錯誤五：新舊界面粘接強度不足

在加固設計中，新舊結構之間的粘接強度是一個關鍵因素。如果粘接強度不足，那么加固后的結構可能會在使用過程中出現裂縫或其他損壞。因此，在設計時需要特別注意新舊界面的粘接強度和可靠性。

錯誤六：基礎底面積加大法的鋼筋連接問題

在使用基礎底面積加大法進行加固時，新老鋼筋的有效連接是一個難點。如果施工環境潮濕，使用化學植筋可能無法保證質量，因此在設計圖紙中應明確說明新老鋼筋必須采用焊接的形式。

錨桿靜壓樁加固法的細節問題

在使用錨桿靜壓樁加固法時，需要提前驗算壓樁反力與建筑自重的關系，以避免房屋產生整體傾斜或局部構件破壞。此外，當原基礎截面太小不滿足補樁要求時，可以通過加大截面預留壓樁孔，但必須驗算新老結構交界面的抗剪承載力。

結語

加固設計圖紙的錯誤可能會導致嚴重的后果，因此設計師在進行加固設計時需要格外小心，避免上述常見錯誤的發生。
