鋼板焊接變形矯正方法多樣，主要包括施力矯正和加熱矯正，施力矯正可利用千斤頂、螺旋加力器、輥壓矯正機(jī)或大型壓力機(jī)等設(shè)備對變形部位施加外力，使工件產(chǎn)生反向變形以達(dá)到矯正目的，如對于簡單中小型焊接構(gòu)件可用千斤頂矯正，剛度強(qiáng)度大的焊件可用壓機(jī)矯正，手錘鍛打也是簡單方法，需墊軟金屬材料以防敲壞工件，加熱矯正則是通過火焰等熱源對特定位置加熱，使結(jié)構(gòu)獲得反向變形來補(bǔ)償焊接變形，關(guān)鍵在于準(zhǔn)確選擇加熱位置、控制溫度和形狀，復(fù)雜構(gòu)件需反復(fù)測試確定最佳加熱位置。

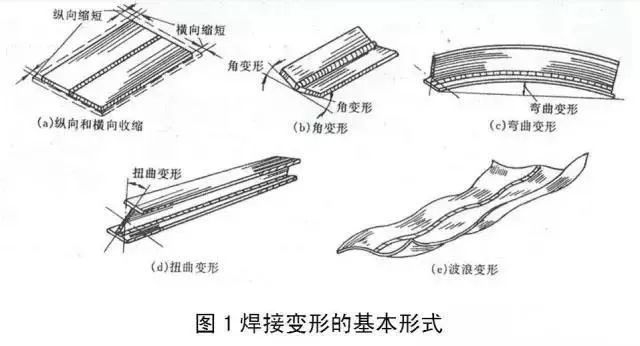

厚鋼板焊接變形的矯正方法

一、機(jī)械矯正法

• 千斤頂矯正：千斤頂是一種常見的機(jī)械矯正工具。對于厚鋼板焊接變形，可以利用千斤頂施加足夠的力來矯正變形部位。例如，當(dāng)厚鋼板出現(xiàn)彎曲變形時(shí)，將千斤頂放置在合適的位置，通過頂壓使變形部位恢復(fù)到正常形狀。不過，在使用千斤頂時(shí)，需要準(zhǔn)確判斷頂壓的位置和力度，避免對鋼板造成額外的損傷。
• 雙頭螺紋夾緊器矯正：這種工具通過螺紋的旋轉(zhuǎn)來實(shí)現(xiàn)對鋼板的夾緊和矯正。將雙頭螺紋夾緊器安裝在厚鋼板變形部位的兩側(cè)，然后旋轉(zhuǎn)螺紋，使夾緊器產(chǎn)生向內(nèi)的夾緊力，從而矯正變形。在操作過程中，要根據(jù)變形的程度合理調(diào)整夾緊力的大小。

二、火焰矯正法

• 線狀加熱：使用火焰噴槍對厚鋼板的變形部位進(jìn)行線狀加熱?；鹧婕訜釙逛摪寰植慨a(chǎn)生塑性變形，在冷卻后，由于熱脹冷縮的原理，較長的金屬會收縮，從而達(dá)到矯正變形的目的。例如，當(dāng)厚鋼板出現(xiàn)縱向彎曲變形時(shí)，可以沿著鋼板的縱向進(jìn)行線狀加熱。加熱的速度、溫度和加熱線的長度等參數(shù)需要根據(jù)鋼板的厚度、材質(zhì)以及變形程度等因素進(jìn)行合理控制，以免矯正過度或造成鋼板性能的改變。

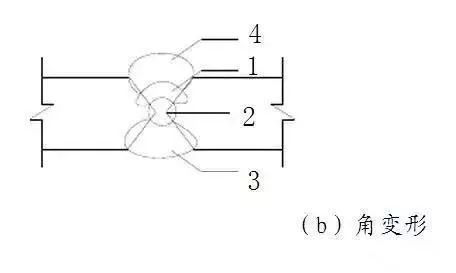

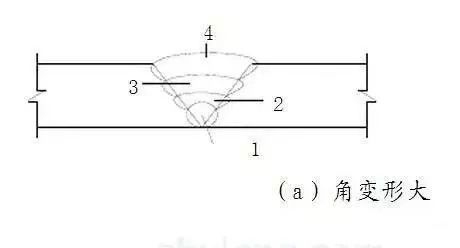

• 三角加熱：適用于矯正厚鋼板的角變形等情況。在鋼板的變形角部位進(jìn)行三角形形狀的火焰加熱，三角形的大小和位置要根據(jù)具體的變形情況確定。加熱后，鋼板在冷卻過程中會發(fā)生收縮變形，從而矯正角變形。操作時(shí)同樣要注意加熱的溫度和速度等因素。
• 點(diǎn)狀加熱：利用火焰對厚鋼板上特定的點(diǎn)進(jìn)行加熱。這些點(diǎn)的分布和加熱順序要依據(jù)變形情況進(jìn)行規(guī)劃。點(diǎn)狀加熱后，鋼板局部受熱膨脹，冷卻時(shí)收縮，有助于矯正局部的變形。不過，點(diǎn)狀加熱可能會在鋼板表面留下一些痕跡，所以要權(quán)衡對鋼板外觀的影響。

三、特殊矯正方法（針對特定厚鋼板結(jié)構(gòu)）

• 基于螺桿 - 方鋼管 - 型鋼結(jié)構(gòu)的矯正方法（適用于鋼板混凝土剪力墻中的鋼板）
  • 準(zhǔn)備工作
    • 在鋼板上開設(shè)若干個(gè)第一通孔，同時(shí)在若干個(gè)方鋼管上開設(shè)與第一通孔相對應(yīng)的第二通孔。然后在鋼板的兩側(cè)焊接h型鋼，并將方鋼管的兩端分別連接在與其對應(yīng)的h型鋼上，保證第一通孔和第二通孔同軸設(shè)置。其中，第一通孔在鋼板上按行排列，同一行相鄰的兩個(gè)第一通孔等間距排布，相鄰兩行的第一通孔行間距相同；同一行的第一通孔的水平間距取鋼板水平長度的1/4和1m中的較小值，行間距為1m；方鋼管的截面尺寸為鋼板厚度的4倍，其壁厚不小于鋼板厚度的1/2；螺桿的直徑不小于鋼板的厚度。
  • 矯正操作
    • 在第一通孔和第二通孔中穿入螺桿，在螺桿位于鋼板的兩側(cè)分別套設(shè)一螺母。將螺桿靠近方鋼管的一端固定在方鋼管上（可通過在螺桿靠近方鋼管的一端套設(shè)兩個(gè)螺母，且兩個(gè)螺母分別位于方鋼管的兩側(cè)，擰緊這兩個(gè)螺母來實(shí)現(xiàn)固定）。擰動(dòng)位于鋼板變形一側(cè)的螺母，使鋼板恢復(fù)到未變形時(shí)的位置，然后擰緊鋼板另一側(cè)的螺母。依次調(diào)節(jié)螺母直至鋼板的最大殘余變形小于施工允許值。對于矯正多根螺桿位置處的鋼板焊接變形，矯正完第一根螺桿位置處的變形后，以當(dāng)前變形最大處為基準(zhǔn)，確定下一根螺桿的安裝位置，按相同方法矯正鋼板變形，直至達(dá)到要求。

厚鋼板焊接變形的預(yù)防措施

火焰矯正法的操作要點(diǎn)

機(jī)械矯正法與火焰矯正法對比

特殊矯正方法的實(shí)際應(yīng)用案例
