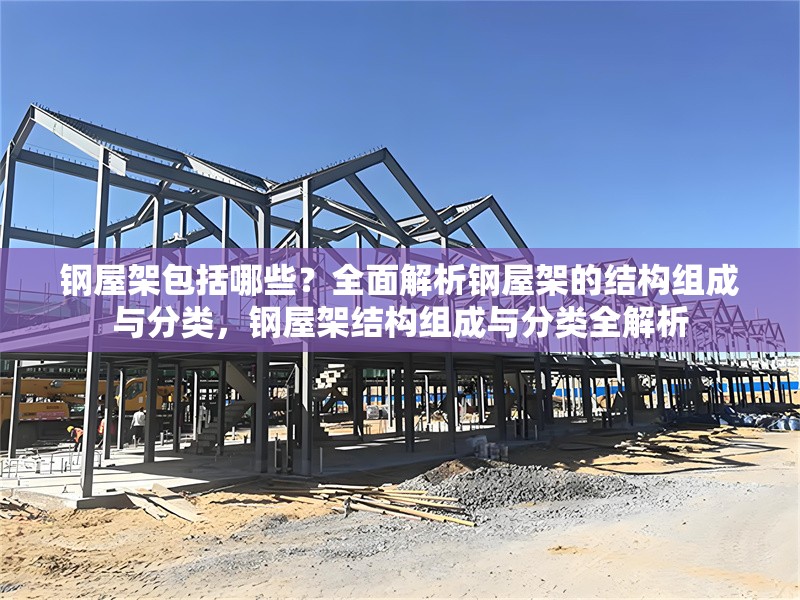

鋼屋架是建筑結構的重要組成部分，其結構組成與分類復雜多樣，從結構組成來看，鋼屋蓋通常包含屋面、檁條、屋架、托架、天窗架及支撐等構件，其中屋架作為核心承重結構，其形式直接影響屋蓋的整體性能，根據屋面材料和傳遞荷載的方式，鋼屋蓋可分為無檁屋蓋和有檁屋蓋兩類：無檁屋蓋通過大型屋面板直接傳遞荷載，適用于橋式吊車廠房，但自重大、抗震性較差；有檁屋蓋則通過檁條傳遞輕型屋面材料（如壓型鋼板）的荷載，靈活性更高，屋架的結構形式以三角形、三角拱、梭形和平坡梯形為主，其設計需結合房屋使用要求和屋面材料特性，鋼屋架的跨度與間距需與柱網布置協同，若柱網間距較大，還需設置中間屋架和托架以傳遞荷載，

鋼屋架的基本概念與優勢

鋼屋架作為一種現代建筑結構形式,因其強度高、重量輕、施工速度快等優勢，在工業廠房、體育場館、展覽中心等大跨度建筑中得到廣泛應用，鋼屋架主要由鋼材構件通過焊接或螺栓連接而成，能夠承受屋面荷載并將其傳遞至支撐結構，與傳統混凝土結構相比，鋼屋架具有明顯的經濟性和靈活性，特別適合需要大空間、快速施工的建筑項目。

鋼屋架的設計需要考慮多種因素,包括跨度大小、荷載條件、建筑功能需求以及經濟性等，不同類型的鋼屋架適用于不同的建筑場景，了解鋼屋架的組成和分類對于建筑設計人員、施工方和業主都具有重要意義，隨著鋼結構技術的不斷進步，鋼屋架的應用范圍也在不斷擴大，從傳統的工業建筑擴展到商業、文化、體育等多個領域。

鋼屋架的主要組成部分

主承重構件

鋼屋架的主承重構件構成了整個結構的基本骨架,主要包括以下幾部分：

• 上弦桿：位于屋架頂部，主要承受壓力，通常呈直線或曲線布置，決定了屋面的基本形狀，上弦桿的截面形式多樣，常見的有H型鋼、圓管、方管等，根據跨度大小和荷載條件選擇不同規格。

• 下弦桿：位于屋架底部，主要承受拉力，與上弦桿共同形成屋架的整體輪廓，下弦桿通常采用高強度鋼材，以充分發揮其抗拉性能，在大跨度結構中，下弦桿可能設計成預應力形式以提高承載能力。

• 腹桿系統：連接上弦桿和下弦桿的斜向或豎向構件，包括斜腹桿和豎腹桿，腹桿系統將屋面荷載傳遞至主承重構件，并通過合理的布置形成穩定的三角形結構單元，腹桿通常采用角鋼、圓管或H型鋼等截面形式。

連接節點

鋼屋架的連接節點是確保結構整體性的關鍵部位,主要包括：

• 節點板：用于連接多個構件的鋼板，通過焊接或螺栓與各構件相連，節點板的設計需要考慮力的傳遞路徑和連接強度，通常采用加勁肋提高局部剛度。

• 連接螺栓：高強度螺栓是鋼屋架常用的連接方式，具有安裝方便、可拆卸的優點，螺栓連接需按照設計要求施加預緊力，確保節點剛度。

• 焊接接頭：對于不可拆卸的連接部位，常采用焊接方式，焊接質量直接影響結構安全，需進行嚴格的質量控制和檢測。

支撐系統

為保證鋼屋架的穩定性和抗側力能力,必須設置完善的支撐系統：

• 水平支撐：布置在屋架上弦或下弦平面內的交叉支撐，形成水平桁架體系，抵抗水平荷載并保證屋架的整體穩定性，水平支撐通常采用角鋼或圓鋼制成。

• 垂直支撐：沿屋架跨度方向設置的豎向支撐，多布置在屋架端部和中間部位，與水平支撐共同工作，垂直支撐有助于提高屋架的出平面穩定性。

• 系桿：連接相鄰屋架的縱向構件，保證各榀屋架協同工作，通常布置在下弦平面內，系桿可采用圓鋼、角鋼或小型H型鋼。

屋面圍護結構

鋼屋架的屋面圍護系統雖然不是承重結構,但與屋架密切配合：

• 檁條系統：直接支撐屋面材料的橫向構件，通常采用C型或Z型冷彎薄壁型鋼，間距根據屋面材料確定，檁條通過連接件固定在屋架上弦。

• 屋面板：可采用壓型鋼板、夾芯板或傳統屋面材料，具有防水、保溫等功能，屋面板與檁條的連接需考慮溫度變形和風吸力作用。

• 天窗結構：部分工業廠房需要設置采光天窗，天窗框架與主屋架的連接需特殊設計，確保防水和結構安全。

鋼屋架的主要分類

按結構形式分類

• 三角形屋架：最簡單的屋架形式，適用于中小跨度（12-24米），制作簡單但內部空間利用率低，三角形屋架又分為豪式、芬克式等不同類型，腹桿布置方式各異。

• 梯形屋架：上下弦平行的屋架形式，內部空間規整，適用于18-36米跨度，梯形屋架經濟性好，是工業廠房常用的屋架形式。

• 拱形屋架：上弦呈曲線形的屋架，造型美觀且受力合理，適用于大跨度建筑（30-100米），拱形屋架可有效減小彎矩，但制作安裝較復雜。

• 網架結構：由多個桿件組成的空間網格結構，具有極高的剛度和跨越能力，適用于超大跨度建筑（60-150米），網架結構形式多樣，包括平板網架、曲面網架等。

按制作方式分類

• 焊接屋架：工廠預制焊接成整體的屋架單元，質量穩定但運輸受限，焊接屋架適用于中小跨度，現場安裝快捷。

• 螺栓連接屋架：構件通過高強度螺栓現場組裝，適應性強但施工精度要求高，螺栓連接屋架便于運輸和大跨度結構的安裝。

• 混合連接屋架：部分焊接、部分螺栓連接，兼顧制作精度和安裝便利性，是當前的主流做法。

按使用功能分類

• 普通鋼屋架：用于一般工業與民用建筑，滿足基本承載和圍護功能。

• 重型鋼屋架：承受大荷載或懸掛設備的特殊屋架，構件截面大、節點復雜。

• 輕型鋼屋架：采用薄壁型鋼或空間桁架，重量輕、用鋼量省，適用于荷載較小的建筑。

鋼屋架的材料選擇與防腐處理

鋼屋架主要采用普通碳素結構鋼（如Q235）和低合金高強度鋼（如Q345），對于重要構件或大跨度屋架，可選用更高強度的鋼材（Q390、Q420）以減小截面尺寸，冷彎薄壁型鋼常用于檁條等次要構件。

鋼材的防腐處理至關重要,常用方法包括：

1. 熱浸鍍鋅：將鋼構件浸入熔融鋅液中形成保護層，耐久性好（可達20-30年），適合室外環境。

2. 防腐涂料：底漆（如環氧富鋅漆）加面漆的多層涂裝系統，可根據環境條件選擇不同防腐等級。

3. 防火涂料：滿足建筑防火規范要求，膨脹型防火涂料在高溫下形成隔熱層，延緩鋼材溫升。

隨著技術進步,耐候鋼（無需涂裝）和新型防腐材料也在鋼屋架中得到應用，可降低維護成本。

鋼屋架的設計要點與施工注意事項

鋼屋架設計需考慮以下關鍵因素：

1. 荷載計算：包括永久荷載（結構自重、屋面材料）、可變荷載（雪荷載、活荷載）、風荷載及地震作用等，大跨度屋架還需考慮溫度效應。

2. 結構分析：采用有限元軟件進行整體和局部受力分析，確保在各種工況下的強度和穩定性。

3. 節點設計：遵循"強節點弱構件"原則，節點承載力應大于連接構件的承載力。

4. 變形控制：屋架的撓度限值通常為跨度的1/250，避免影響使用功能和外觀。

施工過程中需特別注意：

• 吊裝方案：大型屋架需分段吊裝，設置臨時支撐確保穩定性。
• 焊接質量控制：特別是厚板焊接，需采取預熱、層間溫度控制等措施。
• 防腐施工：表面處理達到規定等級，涂層厚度符合設計要求。
• 安裝偏差控制：特別是大跨度屋架，累積誤差可能導致安裝困難。

鋼屋架的發展趨勢與創新應用

隨著建筑工業化和綠色建造理念的推廣,鋼屋架技術呈現以下發展趨勢：

1. 模塊化與標準化：預制屋架單元實現工廠化生產，減少現場作業，提高質量可控性。

2. BIM技術應用：從設計到施工全過程的數字化管理，解決復雜節點的碰撞問題。

3. 新型結構體系：如張弦梁、索穹頂?shù)入s交結構，結合鋼屋架與索結構的優勢，實現更大跨度。

4. 綠色建材：采用再生鋼材、環保涂層等，降低全生命周期環境影響。

5. 智能監測：植入傳感器實時監測屋架受力狀態，實現預測性維護。

鋼屋架作為一種成熟而充滿活力的建筑結構形式,將繼續在各類建筑中發揮重要作用，了解鋼屋架的組成和分類，有助于根據不同項目需求選擇最合適的結構方案，實現安全、經濟、美觀的統一。
