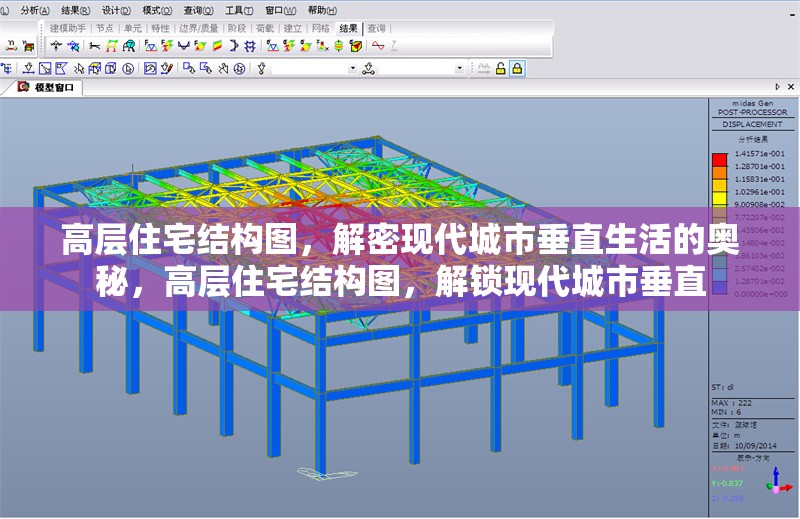

住宅結構圖猶如一把神秘鑰匙，揭開了現代城市垂直生活的奧秘。，在高層住宅結構圖中，清晰展現了其復雜的支撐體系，眾多立柱如同堅實的巨人之腿，承載著整棟建筑的巨大重量，從地下深深扎根，一直延伸至高空，確保建筑物在各種外力作用下屹立不倒，橫梁則像堅固的骨架，將各個立柱巧妙連接，平衡著各部分的受力，讓建筑穩如泰山。，結構圖還呈現出合理的空間布局規劃，不同的功能區域通過巧妙的設計劃分開來，既保證了居住的舒適性，又實現了空間的高效利用，電梯、樓梯等交通設施的位置布局也經過精心考量，方便居民日常出行。，高層住宅結構圖背后，是工程師們精湛的技藝和智慧結晶。

城市天際線背后的建筑智慧

在當今快速城市化的時代，高層住宅已成為全球大都市的標志性景觀，從紐約的摩天大樓到上海的超高層住宅群，這些垂直社區不僅改變了城市天際線，也重塑了人類的生活方式，對于大多數居民而言，他們所居住的高層建筑內部結構卻如同一個黑箱——每天進出，卻對其復雜的設計與工程原理知之甚少，本文將通過解析高層住宅結構圖，帶您深入了解這些現代建筑奇跡背后的科學原理、安全考量以及人性化設計，從地基到屋頂，從承重墻到逃生通道，我們將一層層揭開高層住宅的神秘面紗,讓您對自己居住的空間有全新的認識與理解。

高層住宅結構圖的基本構成要素

1 地基與地下室結構

高層住宅的結構圖通常從看不見的部分開始——地基系統，與普通低層建筑不同，高層建筑的地基設計直接關系到整棟樓的安全與穩定性，結構圖中常見的地基類型包括筏板基礎、樁基礎和箱形基礎等，以常見的樁基礎為例，設計圖上會精確標注每根樁的位置、深度和直徑，這些鋼筋混凝土樁可能深入地下數十米,直至達到足夠堅固的巖層。

地下室結構圖則展示了地下空間的利用方式，通常包括停車場、設備間和人防工程等，值得注意的是，高層住宅的地下室墻壁厚度往往達到60-80厘米，遠超過地上樓層，這是為了抵抗周圍土體的側向壓力，結構圖中還會特別標注防水層的布置，包括外防水和內防水兩種系統,確保地下空間干燥安全。

2 主體結構體系

上升至地面以上，高層住宅的主體結構是結構圖的核心內容，現代高層住宅主要采用三種結構體系：框架結構、剪力墻結構和筒體結構，框架結構圖中，您會看到規則的柱網布置，柱子間距通常為6-9米；剪力墻結構則以實心墻體為主要承重元素，這些墻體在結構圖中呈現為深色填充區域，厚度一般在20-30厘米之間；而超高層住宅常用的筒體結構，則會在平面圖上顯示出一個或多個核心筒，作為整棟建筑的"脊梁"。

結構圖中還會詳細標注各結構構件的尺寸和配筋情況，以典型的30層住宅為例，下部樓層的柱子截面可能達到1.2米×1.2米，隨著高度增加逐步縮減至頂層的0.6米×0.6米，這種"收分"設計既保證了結構安全,又節省了建筑材料。

3 樓板系統設計

樓板作為水平承重構件，在結構圖中同樣占據重要位置，現代高層住宅常用的樓板類型包括現澆鋼筋混凝土平板、密肋樓板和預應力空心樓板等，在結構圖中，這些樓板會以不同的圖例表示，并標注厚度和配筋信息，普通客廳區域的現澆樓板厚度通常為12厘米，而跨度較大的區域可能增至15厘米,并增加暗梁設計。

特別值得注意的是，結構圖中會明確標注設備管線的預留孔洞位置，這些孔洞周邊通常會有加強鋼筋，避免削弱樓板承載力，陽臺區域的樓板設計也與眾不同，結構圖中會顯示其特殊的排水坡度和防水處理,以及懸挑部分的抗傾覆構造。

高層住宅結構圖中的安全設計細節

1 抗震設計要素

在地震多發地區，高層住宅結構圖中會包含大量抗震設計細節，我國現行《建筑抗震設計規范》將抗震設防分為"小震不壞、中震可修、大震不倒"三個水準，這在結構圖中體現為多種抗震構造措施，框架結構中會設置"強柱弱梁"節點，確保地震時塑性鉸首先出現在梁端而非柱端；剪力墻邊緣會設置約束邊緣構件,提高墻體的延性性能。

結構圖中還會標注防震縫的位置，這些寬度可達10-15厘米的縫隙將不規則建筑分成若干規則單元，避免地震時相互碰撞，對于高度超過60米的住宅，結構圖中必定包含阻尼器或隔震支座的布置，這些先進減震技術能有效消耗地震能量,保護主體結構安全。

2 防火構造設計

高層住宅的防火安全至關重要，這在結構圖中表現為一系列防火構造措施，承重墻和柱的耐火極限要求明顯高于普通墻體，結構圖中會注明這些構件采用的防火保護層材料和厚度，鋼筋混凝土柱可能包裹25毫米厚的防火涂料,確保在火災中3小時內不喪失承載力。

結構圖中會清晰標注防火分區的劃分，每個分區面積不超過2000平方米，用防火墻和防火門分隔，特別值得注意的是核心筒的設計，它不僅是垂直交通樞紐，更是火災時的安全避難區,結構圖中會顯示其獨立的防排煙系統和應急照明布置。

3 疏散系統規劃

安全疏散是高層住宅設計的重中之重，結構圖中會詳細展示疏散樓梯、避難層和消防電梯的布置，根據規范，每棟高層住宅必須設置至少兩部疏散樓梯，結構圖中會標明其寬度(不小于1.1米)和踏步尺寸(高度不超過17.5厘米，寬度不小于25厘米)。

對于高度超過100米的超高層住宅，結構圖中必定包含避難層的設計，這些每隔15層設置的避難空間具有特殊的防火構造和通風系統，消防電梯的布置也有嚴格要求，結構圖中會顯示其前室面積(不小于6平方米)和專用電源線路。

結構圖中的設備與管線綜合設計

1 機電系統空間規劃

現代高層住宅是各種設備的綜合體，結構圖中會預留大量設備空間和管線通道，在標準層結構圖中，您可以看到集中管井的布置，這些垂直貫通的管井容納了給排水、暖通、電氣和智能化的各種管線，結構圖中會特別標注管穿梁、穿墻的預留孔洞，這些孔洞位置經過精心規劃,避免削弱主要承重構件。

設備層的結構設計尤為特殊，這里集中了生活水箱、消防水泵、空調主機等大型設備，結構圖中會顯示這些區域的荷載要求(通常是普通區域的2-3倍)和減震措施,防止設備振動影響居住舒適度。

2 給排水系統結構整合

高層住宅的給排水系統面臨巨大靜水壓力，這在結構圖中表現為特殊的設計處理，給水系統通常采用分區供水，結構圖中會顯示不同壓力區的水泵房位置和減壓閥布置，排水系統則重點關注立管的設計，結構圖中會標明通氣立管與排水立管的配合關系,以及每層檢查口的位置。

特別值得注意的是同層排水技術的應用，結構圖中會顯示降板區域或局部抬高設計，使排水橫管在本層敷設，避免干擾下層空間，地下室排水也需特殊處理，結構圖中會標注集水坑和潛污泵的位置,確保地下積水能及時排出。

3 電氣與智能化預埋

當代高層住宅的電氣和智能化系統日益復雜，結構圖中包含了大量預埋管線和箱體位置，強電系統方面，結構圖會顯示配電小間的布置和電纜橋架走向；弱電系統則包括電視、電話、網絡和智能家居的管線預埋。

結構圖中還會特別標注防雷接地系統的設計，包括接閃器(通常利用建筑金屬構件)、引下線和接地裝置的布置，對于超高層住宅，結構圖中會顯示防側擊雷的措施,如每隔三層設置的均壓環。

特殊功能區域的結構設計特點

1 空中花園與露臺設計

現代高層住宅常設計有空中花園和露臺，這些區域在結構圖中呈現特殊處理，它們的荷載取值高于室內區域(通常為3.5kN/m2 vs 2.0kN/m2)，結構圖中會相應增加樓板厚度和配筋，這些區域的防水設計至關重要，結構圖中會顯示兩道防水層的設置和1%-2%的排水坡度。

懸挑陽臺的結構設計尤為關鍵，結構圖中會詳細計算懸挑板的抗傾覆力矩，并顯示懸挑梁與主體結構的錨固構造，對于大型露臺，結構圖中可能包含伸縮縫的設計,避免溫度應力導致開裂。

2 轉換層結構設計

當高層住宅下部為商業、上部為住宅時，往往需要設置結構轉換層，這是結構圖中最復雜的部分之一，常見的轉換形式包括梁式轉換、箱形轉換和桁架轉換，結構圖中會詳細展示這些轉換構件的尺寸和配筋，梁式轉換結構中，轉換梁高度可能達到層高的1/3，寬度超過1米,內部配置多層鋼筋。

結構圖中還會特別標注轉換層上下剛度比的控制措施，確保豎向剛度不發生突變，施工縫的留設也需精心規劃,結構圖中會顯示后澆帶的位置和澆筑時間要求。

3 屋頂結構與設備平臺

高層住宅的屋頂結構圖包含多項特殊設計，屋頂通常設有電梯機房和水箱間，結構圖中會顯示這些區域的荷載加強措施，屋頂女兒墻的設計不僅考慮美觀，更要滿足安全高度(一般不低于1.1米),結構圖中會注明其抗震構造柱的設置。

對于設置太陽能集熱器或光伏板的屋頂，結構圖中會預留預埋件和管線通道，直升機停機坪(超高層住宅)的設計則更為復雜，結構圖中會顯示其荷載標準(通常按5kN/m2設計)和燈光標識布置。

解讀結構圖的實用技巧
