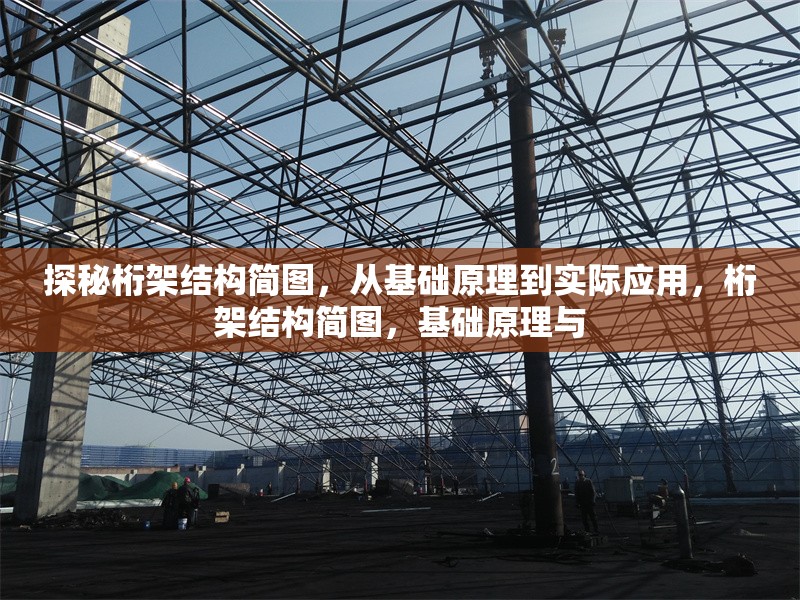

本文深入探秘桁架結構簡圖，涵蓋基礎原理與實際應用，先闡述桁架結構由直桿組成，節點多為鉸接，各桿件主要承受軸向力的原理，通過簡圖清晰呈現其構造特點，接著分析不同類型桁架簡圖，如三角形、梯形等，揭示其力學優勢與適用場景，在實際應用方面，列舉建筑屋頂、橋梁等眾多領域，說明如何依據簡圖進行設計與施工，確保結構穩定。

在建筑、橋梁、舞臺搭建等領域，桁架結構因其高效承載能力和輕量化特點被廣泛應用，而理解桁架結構的核心，往往始于一張看似簡單的“桁架結構簡圖”，這張圖不僅是工程師的設計藍圖，更是力學美學的直觀體現，本文將深入解析桁架結構簡圖的基礎構成、力學原理、繪制方法及實際應用案例，幫助讀者從零開始掌握這一關鍵技術工具。

什么是桁架結構簡圖？

桁架結構簡圖是通過線條和節點抽象化表示的力學模型,用于描述桁架的幾何形狀、受力傳遞路徑及荷載分布，它忽略材料的實際尺寸（如桿件截面、連接細節），僅保留結構的關鍵特征：

• 桿件：用直線表示，通常假設為二力桿（只承受軸向拉力或壓力）。
• 節點：桿件的交匯點，簡化為鉸接（可自由旋轉，不傳遞彎矩）。

示例：一個三角形桁架的簡圖中，三根直線代表上下弦桿和腹桿，交點即為節點，這種簡化能快速分析內力分布，是結構設計的“第一步”。

桁架簡圖的力學原理

1. 基本假設

   • 所有桿件通過理想鉸鏈連接。
   • 荷載僅作用于節點（避免桿件受彎）。
   • 桿件自重忽略不計（或等效為節點荷載）。

2. 穩定性與靜定性

   • 滿足公式：m = 2j - 3（m為桿件數，j為節點數），則為靜定桁架，內力可完全通過平衡方程求解。
   • 三角形單元是基本穩定單元,復雜桁架常由多個三角形組合而成。

3. 內力分析方法

   • 節點法：逐個節點建立平衡方程，求解桿件內力。
   • 截面法：用虛擬截面截?cái)嗖糠謼U件，通過整體平衡求內力。

案例：計算一座橋梁桁架中某根腹桿的受力時，截面法可快速鎖定關鍵桿件。

如何繪制桁架結構簡圖？

1. 步驟詳解

   • 步驟1：確定幾何輪廓
     根據跨度、高度需求繪制外框（如梯形、拱形）。
   • 步驟2：劃分節點與桿件
     按力學合理性布置節點，連接桿件形成三角形單元。
   • 步驟3：標注荷載與約束
     用箭頭表示集中荷載，固定鉸支座或滾動支座表示約束。

2. 繪圖工具推薦

   • 手繪：適合快速構思，需注意比例和角度。
   • 軟件：SketchUp（三維建模）、AutoCAD（精確制圖）、ANSYS（力學分析）。

避坑指南：避免節點過多導致超靜定，或桿件交叉引發計算復雜化。

實際應用中的桁架簡圖案例

1. 建筑屋頂桁架

   • 簡圖特點：對稱三角形或梯形，上弦桿受壓，下弦桿受拉。
   • 實例：體育館大跨度屋頂采用普拉特桁架（Pratt Truss），斜腹桿優化為受拉桿，節省材料。

2. 橋梁工程

   • 簡圖特點：平行弦桿搭配多種腹桿形式（如Warren桁架的連續三角形）。
   • 實例：舊金山金門大橋的懸索橋塔頂部采用桁架結構，簡圖幫助分析風荷載傳遞路徑。

3. 舞臺桁架

   簡圖特點：模塊化方形或圓形桁架，節點需考慮快速拆裝需求。

桁架簡圖的常見誤區與優化

1. 誤區

   • 忽略節點剛度：實際焊接節點可能產生彎矩，需額外驗算。
   • 荷載簡化不當：非節點荷載需等效轉換，否則計算結果偏差大。

2. 優化方向

   • 拓?fù)鋬?yōu)化：通過算法減少冗余桿件（如遺傳算法）。
   • 材料匹配：高應力桿件選用高強度鋼材，低應力區用輕質材料。

桁架結構簡圖是連接理論與實踐的橋梁,從一張簡潔的線條圖中，工程師能解讀出力的流動、材料的節約與形式的優雅，掌握其繪制與分析技巧，不僅能提升設計效率，更能深入理解“少即是多”的力學哲學，隨著參數化設計和AI輔助工具的普及，桁架簡圖的應用將更加智能化和精準化。

思考題：如果讓你設計一個跨度為20米的雨棚桁架，你會選擇哪種桁架形式？為什么？
