本文圍繞桁架結構示意圖展開，深入剖析其從基礎原理到實際應用的相關內容，先闡述了桁架結構的基礎原理，包括其受力特點、各桿件間的力學關系等，通過示意圖清晰呈現結構的構成與力的傳遞路徑，接著詳細解讀了在實際應用場景中的體現，如在大跨度建筑、橋梁等工程中，桁架結構如何依據原理進行設計與布局，以實現承載與空間利用等功能需求，還涉及不同類型桁架結構在具體應用中的優勢與適用情境，展示了從理論原理到實際工程實踐的轉化過程，

桁架結構在現代建筑中的重要性

桁架結構作為建筑和工程領域中最為常見且高效的承重結構之一,其示意圖不僅是工程師的設計工具，也是理解結構力學原理的直觀教材，從古老的木橋到現代的體育場館，從塔吊到航天器骨架，桁架結構以其優異的力學性能和材料經濟性，在人類建筑史上扮演著不可替代的角色，本文將通過解析桁架結構示意圖，深入探討其設計原理、類型特點、力學行為以及實際應用，為讀者提供全面而系統的認識。

桁架結構的基本概念與原理

1 什么是桁架結構

桁架是由直線桿件在兩端通過節點連接而成的三角形單元組合結構,在示意圖中，桁架通常表現為一系列相互連接的直線元素，形成穩定的幾何圖案，這些桿件主要承受軸向力——拉力或壓力，而幾乎不承受彎矩，這是桁架結構高效的核心所在。

從力學角度看,理想的桁架結構滿足三個基本假設：所有節點均為理想鉸接（不傳遞彎矩）；所有荷載都作用在節點上；結構自重可以忽略或等效為節點荷載，這些假設使得桁架分析變得相對簡單，同時與實際工程應用足夠接近。

2 桁架結構的力學優勢

桁架之所以被廣泛應用,源于其獨特的力學優勢，通過將材料布置在最大力臂位置，桁架能夠以最少的材料獲得最大的剛度和強度，三角形單元的穩定性使得整個結構具有優異的抗變形能力，桁架結構中的力流路徑清晰，便于工程師進行精確計算和優化設計。

在示意圖中,這些優勢表現為簡潔而高效的桿件布置，上弦桿通常受壓，下弦桿受拉，而腹桿則根據位置不同承受拉力或壓力，共同構成一個完整的力傳遞系統。

桁架結構的主要類型與示意圖特征

1 按幾何形狀分類

桁架結構可根據其整體幾何形狀分為多種類型,每種類型在示意圖上都有明顯特征：

三角形桁架：最古老也是最基本的形式，常見于屋頂結構，其示意圖呈現為一系列相連的三角形，簡單而穩定。

平行弦桁架：上下弦桿平行，腹桿呈"N"形、"V"形或菱形排列，這種類型在現代橋梁和工業建筑中極為常見，示意圖顯示為規則的幾何模式。

曲線桁架：弦桿呈拋物線或圓形曲線，常見于大跨度結構如體育館，示意圖中的曲線與直線形成鮮明對比，既美觀又功能性強。

空間桁架：三維立體結構，由多個平面桁架組合而成，其示意圖較為復雜，需要多視角展示才能完整表達。

2 按腹桿布置方式分類

腹桿的排列方式直接影響桁架的性能和外觀,示意圖中可清晰識別不同類型：

Warren桁架：由一系列等邊三角形組成，腹桿交替傾斜，示意圖顯示簡潔對稱的模式，計算相對簡單。

Pratt桁架：垂直腹桿與傾斜腹桿交替排列，傾斜方向朝向中心，示意圖中可看到明顯的"N"形模式。

Howe桁架：與Pratt桁架類似，但傾斜方向相反，示意圖中的"N"形方向與Pratt相反。

K桁架：腹桿形成"K"形連接，適用于高而窄的桁架，示意圖顯示多個"K"形單元連續排列。

桁架結構示意圖的解讀方法

1 基本元素識別

解讀桁架結構示意圖首先需要識別基本元素：

節點：桿件交匯的點，在示意圖中通常用圓圈或交點表示，理想情況下，所有力都通過這些節點傳遞。

弦桿：構成桁架上下邊緣的主要桿件，在示意圖中一般為最外層的連續線條。

腹桿：連接上下弦桿的斜向或垂直桿件，在示意圖中形成各種幾何模式。

支承條件：示意圖應明確顯示桁架如何被支撐，是固定鉸支還是滾動鉸支，這對力學分析至關重要。

2 受力分析基礎

通過示意圖可以進行初步的受力分析：

1. 確定荷載作用點和大小,通常標示在節點附近。
2. 應用節點法或截面法計算各桿件內力。
3. 根據桿件與節點的連接方式判斷受拉或受壓。
4. 識別零力桿件（在某些荷載條件下不受力的桿件），這些在示意圖中可能顯得多余，但實際上增加了結構冗余度。

3 穩定性判斷

通過示意圖可以評估桁架的幾何穩定性：

• 檢查是否由基本三角形單元組成
• 確認沒有不穩定的四邊形或其他多邊形
• 驗證支承條件是否足以防止剛體運動
• 檢查是否存在足夠的約束防止機構形成

桁架結構的實際應用案例分析

1 橋梁工程中的應用

桁架橋是最能體現桁架結構優勢的應用之一,以著名的悉尼港灣大橋為例，其示意圖顯示了一個巨大的鋼拱桁架結構，上弦桿形成拱形，承受壓力；下弦桿為平直的道路層；中間是復雜的腹桿系統，將荷載有效傳遞到橋墩，通過示意圖可以清晰看到力是如何從橋面通過桁架傳遞到支座的。

2 建筑屋頂結構

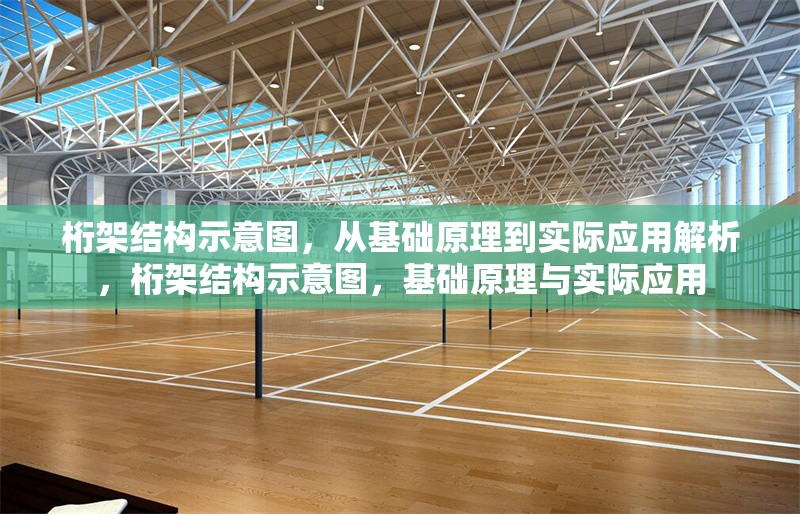

大型工業廠房和體育場館常采用桁架屋頂,北京奧運會主場館"鳥巢"的示意圖展示了極其復雜的空間桁架網絡，與傳統平面桁架不同，其示意圖顯示了一個三維立體的編織狀結構，每個"桿件"實際上都是由更小的桁架組成，形成了層次分明的結構體系。

3 塔式結構中的應用

埃菲爾鐵塔本質上是一個逐漸收分的空間桁架,其示意圖顯示了四個巨大的弧形支腿，由水平桁架連接，向上逐漸變細，通過示意圖可以分析出，底部較大的截面承受了最大的彎矩，而頂部較小的截面則主要抵抗風荷載。

桁架結構設計的關鍵考慮因素

1 荷載條件分析

設計桁架時必須考慮各種荷載工況,這在示意圖中應有明確標示：

• 永久荷載（自重、固定設備）
• 可變荷載（人員、家具、雪荷載）
• 風荷載（對大型結構尤為重要）
• 地震作用（在高風險區域）
• 溫度效應（特別是大跨度結構）

2 材料選擇與經濟性

不同材料適用于不同場景,示意圖中應標明主要材料：

• 鋼材：高強度、易連接，適合大跨度
• 木材：環保美觀，適合中小跨度
• 鋁合金：輕質耐腐蝕，用于特殊場合
• 復合材料：新興選擇，具有設計靈活性

經濟性考慮包括材料成本、加工難度、施工速度和維護要求等，這些因素會影響最終的桁架形式和節點設計。

3 節點設計細節

節點是桁架中最復雜的部分,示意圖中應特別關注：

• 鉸接節點與剛接節點的區別
• 節點板的設計和螺栓/焊接布置
• 節點區域的應力集中問題
• 制造和裝配的可行性

桁架結構的未來發展趨勢

1 數字化設計與制造

BIM技術的應用使得桁架設計更加精確和高效,三維示意圖可以直接轉換為制造圖紙，甚至指導機器人自動加工，參數化設計工具允許工程師快速生成和優化多種桁架方案。

2 新型材料應用

碳纖維等復合材料的引入正在改變桁架設計范式,這些材料具有極高的強度重量比，可以實現更輕、更纖細的桁架結構，相應的示意圖需要特別標注材料特性和連接方式。

3 可持續設計考量

現代桁架設計越來越注重可持續性,包括：

• 材料可回收性
• 設計壽命和可拆卸性
• 施工過程中的能源消耗
• 全生命周期環境影響

這些因素將在未來的桁架結構示意圖中得到更多體現。

桁架結構示意圖的價值與意義

桁架結構示意圖遠不止是一張簡單的工程圖紙,它是結構工程師思想的可視化表達，是力學與美學結合的產物，通過深入理解和正確解讀這些示意圖，我們能夠更好地把握桁架結構的本質，欣賞人類在追求結構效率與建筑藝術過程中所展現的智慧，隨著技術進步，桁架結構及其示意圖將繼續演化，但其基本原理和核心價值將始終如一——以最少的材料，創造最大的空間，承載人類的活動與夢想。
