桁架結構由桿件和節點組成，其受力分析圖原理基于力平衡，在水平與豎直方向上，各受力要素分力之和分別等于零，計算時需考慮材料強度、安全系數及受力種類，選擇合適公式，應用方面，內力分析圖可助工程師了解節點軸力、剪力和彎矩等，確定桿件尺寸與材料要求，

桁架結構是現代工程中廣泛應用的一種高效承載結構，常見于橋梁、屋頂、塔架等建筑和機械設計中，桁架由多個桿件通過節點連接而成，其受力性能直接影響整體結構的穩定性和安全性，對桁架結構進行受力分析至關重要，而桁架結構受力分析圖則是工程師和設計師理解和優化桁架設計的關鍵工具，本文將詳細介紹桁架結構受力分析的基本原理、分析方法以及如何繪制受力分析圖,并探討其在實際工程中的應用。

桁架結構的基本概念

桁架是由多個直桿通過鉸接節點連接而成的結構，其主要特點是所有桿件僅承受軸向力（拉力或壓力），而不承受彎矩，桁架結構的優勢在于其輕量化、高強度和良好的經濟性，因此在大型建筑、橋梁、起重機等領域廣泛應用。

1 桁架的分類

• 平面桁架：所有桿件位于同一平面內，適用于橋梁、屋頂?shù)冉Y(jié)構。
• 空間桁架：桿件分布在三維空間，如塔架、大型體育場館的屋頂結構。
• 簡單桁架：由基本三角形單元擴展而成,穩定性較好。
• 復合桁架：由多個簡單桁架組合而成,適用于更復雜的受力需求。

桁架結構的受力分析方法

桁架結構的受力分析主要基于靜力學原理，常用的方法包括節點法、截面法和圖解法,受力分析圖的繪制則是這些方法的直觀體現。

1 節點法（Method of Joints）

節點法適用于求解桁架中所有桿件的內力,其基本步驟如下：

1. 計算支座反力：首先確定桁架的整體平衡,計算支座處的反力。
2. 逐個節點分析：從僅含兩根未知力的節點開始,逐步求解各桿件的內力。
3. 繪制受力圖：在桁架圖上標注各桿件的受力方向（拉力或壓力）。

示例：
假設一個簡單的三角形桁架，首先計算支座反力，然后從支座節點開始，利用平衡方程（ΣFx=0，ΣFy=0）求解各桿件的內力。

2 截面法（Method of Sections）

截面法適用于快速求解特定桿件的內力，尤其適用于大型桁架,其步驟如下：

1. 選擇截面：用假想截面將桁架切斷,暴露待求桿件的內力。
2. 建立平衡方程：對截取的部分應用平衡條件（ΣFx=0，ΣFy=0，ΣM=0）求解內力。
3. 繪制受力圖：在截面處標注各桿件的受力情況。

示例：
在橋梁桁架中，若僅需計算某幾根桿件的受力，可采用截面法快速求解,而不必分析所有節點。

3 圖解法

圖解法通過繪制力多邊形（如麥克斯韋-克雷莫納圖）直觀表示桁架各桿件的受力情況，雖然現代計算軟件已較少使用此法,但其仍有助于理解桁架的受力分布。

桁架結構受力分析圖的繪制

受力分析圖是桁架設計的核心工具，能夠直觀展示各桿件的受力狀態,其繪制步驟如下：

1 桁架幾何建模

• 使用CAD軟件（如AutoCAD、SolidWorks）或有限元分析軟件（如ANSYS、ABAQUS）建立桁架模型。
• 標注節點編號和桿件編號,便于后續分析。

2 受力計算

• 應用節點法或截面法計算各桿件的軸向力。
• 記錄拉力（+）和壓力（-）的數值。

3 繪制受力分析圖

• 顏色標注法：用不同顏色表示拉力（如紅色）和壓力（如藍色）。
• 箭頭標注法：在桿件上繪制箭頭，表示力的方向（拉力向外，壓力向內）。
• 數值標注法：在桿件旁標注具體受力數值（單位：kN或N）。

示例圖：
（此處可插入示意圖,展示桁架受力分析圖的典型樣式）

桁架受力分析的實際應用

1 橋梁工程

桁架橋（如鋼桁架橋、鐵路橋）的受力分析至關重要，通過受力分析圖，工程師可以優化桿件尺寸,確保橋梁在荷載作用下的穩定性。

2 建筑結構

大跨度屋頂（如體育館、機場航站樓）常采用桁架結構，受力分析圖幫助設計師選擇合適的材料,避免桿件因過載而失效。

3 機械工程

起重機、塔吊等設備的桁架臂需要精確的受力分析，以確保安全運行,受力分析圖可指導維修和加固方案。

現代計算工具在桁架受力分析中的應用

隨著計算機技術的發展，桁架受力分析已從手工計算轉向自動化軟件分析,常用的工具包括：

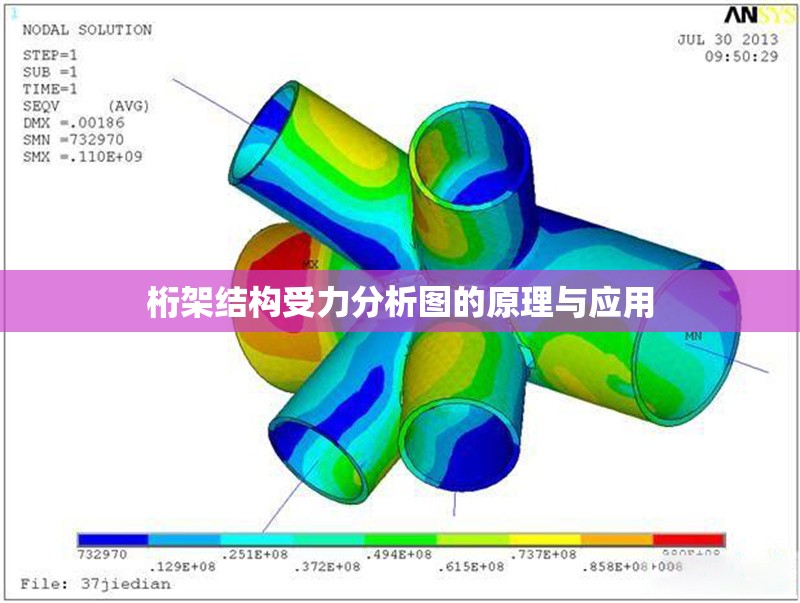

• 有限元分析（FEA）軟件：如ANSYS、ABAQUS,可模擬復雜桁架的受力情況。
• 結構分析軟件：如SAP2000、ETABS,適用于建筑桁架的優化設計。
• 參數化建模工具：如Grasshopper（Rhino插件）,可快速生成桁架模型并進行受力分析。

桁架結構受力分析圖是桁架設計的關鍵工具，能夠直觀展示各桿件的受力狀態，幫助工程師優化結構設計，通過節點法、截面法等分析方法，結合現代計算軟件，可以高效、準確地完成桁架受力計算，隨著人工智能和優化算法的發展，桁架受力分析將更加智能化和自動化,進一步提升工程結構的安全性和經濟性。
