本文圍繞加油站鋼架結構圖展開詳細說明，涵蓋設計原理與施工要點，在設計原理方面，闡述鋼架結構如何依據加油站功能需求、承載要求及安全規范進行科學設計，確保結構穩定可靠，能承受各類荷載，施工要點部分，詳細介紹了從基礎施工開始，包括鋼架的選型、加工制作，到現場的組裝、焊接等關鍵環節，強調施工過程中對材料質量把控、尺寸精度要求以及連接節點處理的重要性，以保證鋼架結構符合設計標準。

加油站鋼架結構概述

加油站鋼架結構是現代加油站建設中最常見的建筑形式之一，其核心功能是為加油站罩棚提供穩定支撐，同時滿足美觀、耐用和安全等多重要求，與傳統混凝土結構相比，鋼架結構具有施工周期短、抗震性能好、可回收利用等顯著優勢。

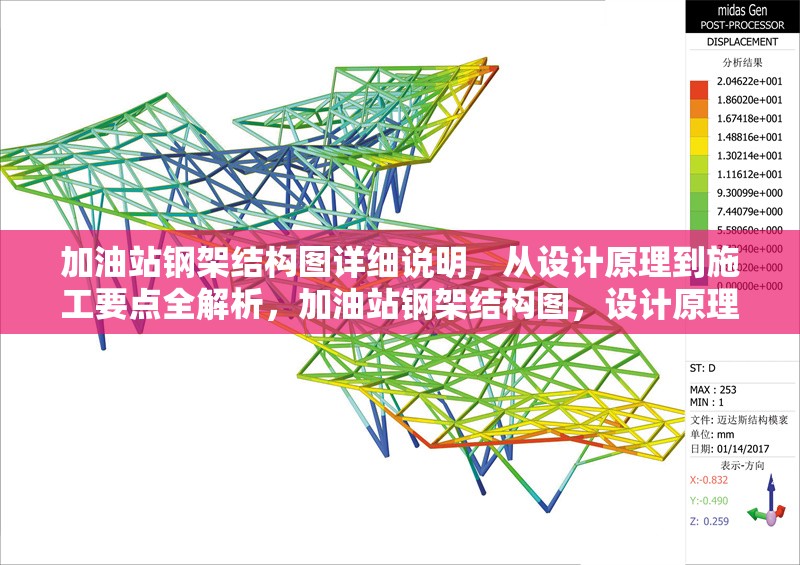

從結構類型來看，加油站鋼架主要分為門式剛架、桁架結構和網架結構三種常見形式，門式剛架因其結構簡單、造價經濟而成為中小型加油站的首選；桁架結構則適用于大跨度加油站，能夠有效減輕自重；網架結構多用于造型特殊的加油站設計,具有較高的美學價值。

加油站鋼架結構設計必須遵循《鋼結構設計規范》(GB50017)、《建筑抗震設計規范》(GB50011)等國家標準，同時要滿足《汽車加油加氣站設計與施工規范》(GB50156)的特殊要求，這些規范對鋼材選用、節點設計、防腐防火等方面都做出了明確規定,確保結構在長期使用過程中的安全可靠。

加油站鋼架結構圖紙?jiān)斀?/h2>

一份完整的加油站鋼架結構施工圖通常包含以下幾部分核心內容：

1. 基礎平面布置圖：顯示鋼柱基礎的位置、尺寸和配筋情況，加油站鋼架多采用獨立基礎,基礎埋深需考慮當?shù)貎鐾辽疃群偷刭|(zhì)條件。

2. 鋼架立面圖與剖面圖：清晰展示鋼架的整體形態、高度變化和細部構造，通過不同方向的剖面圖,施工人員可以了解各部位的連接方式。

3. 鋼構件詳圖：包括鋼柱、鋼梁、支撐等構件的加工尺寸、開孔位置和焊接要求,這部分圖紙對鋼結構加工廠至關重要。

4. 節點連接詳圖：詳細繪制梁柱連接、支撐連接等關鍵部位的構造做法,加油站鋼架節點多采用高強度螺栓連接或焊接連接。

5. 屋面系統布置圖：展示屋面板的排布方式、固定方法和排水坡度設計,加油站罩棚屋面通常采用彩鋼板或鋁鎂錳板。

在解讀結構圖時，需特別注意圖紙中的標注說明，包括鋼材牌號(Q355B等)、螺栓等級(10.9S等)、焊縫等級(二級焊縫等)這些關鍵參數，同時要核對各圖紙之間的尺寸是否一致,避免施工時出現矛盾。

加油站鋼架結構設計要點

加油站鋼架設計需綜合考慮多方面因素,以下是幾個關鍵設計要點：

荷載計算是設計的基礎，加油站鋼架需承受永久荷載(自重)、可變荷載(風載、雪載)、偶然荷載(地震作用)等多種力的組合，特別是風荷載，由于罩棚通常較為開闊，風壓體型系數取值要格外謹慎，根據《建筑結構荷載規范》(GB50009)，加油站罩棚的風荷載體型系數一般取-1.3(上吸力)和+0.8(下壓力)。

抗震設計在加油站鋼架中尤為重要，按照規范要求，加油站屬于乙類建筑，抗震設防標準應高于當?shù)仄胀ńㄖ?，設計中常采用"強柱弱梁"原則，確保地震時梁先于柱發生塑性變形，避免結構整體倒塌，節點區的抗震構造措施也不容忽視,通常需要設置加勁肋提高節點域的抗震性能。

防腐設計直接關系到鋼架的使用壽命，加油站環境存在油氣腐蝕，防腐要求比普通鋼結構更高，常見的防腐方案包括：熱浸鍍鋅(鍍層厚度≥85μm)、重防腐涂料(環氧富鋅底漆+環氧云鐵中間漆+聚氨酯面漆)以及兩者結合的復合防腐系統,設計圖中必須明確標注防腐要求和施工工藝。

防火設計同樣不可忽視，雖然加油站鋼架不像室內鋼結構那樣需要高耐火極限，但適當?shù)姆阑鸫胧┤允潜匾?，通常采用防火涂料保護，耐火極限不低于1.0小時，防火涂料的選擇要考慮與防腐涂料的相容性,避免發生化學反應影響防護效果。

加油站鋼架施工注意事項

加油站鋼架施工質量直接關系到結構安全和使用壽命,以下是幾個關鍵施工控制點：

材料驗收是第一道關口，所有進場鋼材必須提供質量證明文件，并按規定進行抽樣復驗，特別要注意鋼材的力學性能(屈服強度、抗拉強度、伸長率)和化學成分(C、S、P含量)是否符合設計要求，高強度螺栓應檢查扭矩系數和緊固軸力,不合格產品堅決退場。

焊接質量控制至關重要，焊工必須持證上崗，焊接工藝需經過評定，現場焊接要重點檢查：焊縫外觀(無裂紋、夾渣、氣孔等缺陷)、焊縫尺寸(焊腳高度、長度符合圖紙)、焊縫內部質量(超聲波探傷抽檢比例不低于20%)，加油站鋼架的重要節點通常要求全熔透焊縫,施工中必須嚴格執行。

安裝精度影響結構受力性能，鋼柱垂直度偏差不應超過H/1000且不大于15mm；梁柱連接處螺栓孔要對準，不得強行穿孔；高強螺栓終擰后要進行扭矩檢查，欠擰或超擰都必須返工，安裝過程中要使用全站儀等精密儀器進行全程監測,確保各構件位置準確。

防腐施工質量不容忽視，表面處理要達到Sa2.5級(噴砂除銹)，粗糙度控制在40-70μm；涂料施工要嚴格按產品說明書控制環境溫濕度，涂層厚度要用磁性測厚儀檢測，干膜總厚度不低于200μm，焊縫、邊角等難施工部位要重點檢查,確保防腐連續完整。

加油站鋼架結構維護與檢測

加油站鋼架投入使用后,定期維護檢測是保障長期安全使用的關鍵：

日常檢查應包括：鋼結構有無明顯變形、涂層有無破損脫落、螺栓有無松動、焊縫有無裂紋等，特別要注意鋼柱腳部位，容易因雨水浸泡而加速腐蝕，檢查頻率建議每季度至少一次，臺風、地震等極端天氣后要增加專項檢查。

專業檢測應每3-5年進行一次，內容包括：鋼材厚度檢測(超聲波測厚儀)、涂層附著力檢測(劃格法)、螺栓緊固力檢測(扭矩扳手)等，對于使用超過10年的加油站鋼架，還應進行結構安全性鑒定,評估其剩余使用壽命。

維護保養要點包括：及時修補破損的防腐涂層(修補前要做好表面處理)、更換銹蝕嚴重的構件(切割時注意防火)、緊固松動的螺栓(不得使用氣焊擴孔)，維護作業必須由專業隊伍進行,確保不破壞原有結構的完整性。

監測技術的進步為加油站鋼架維護提供了新手段，光纖傳感技術可以實時監測結構應變，無人機巡檢可以高效檢查高空部位，紅外熱像儀可以發現隱蔽的焊縫缺陷,這些新技術逐步應用于加油站鋼架的健康監測中。

加油站鋼架結構看似簡單，實則包含豐富的技術內涵，從設計計算到施工安裝，從材料選擇到維護保養，每個環節都需要專業知識和嚴謹態度，本文通過對加油站鋼架結構圖的詳細解讀，揭示了這一特殊建筑結構的技術要點，希望能為相關從業人員提供有價值的參考，隨著技術進步和環保要求提高，未來加油站鋼架結構將向更高強度、更長壽命、更易維護的方向發展,為加油站的安全運營提供堅實保障。
