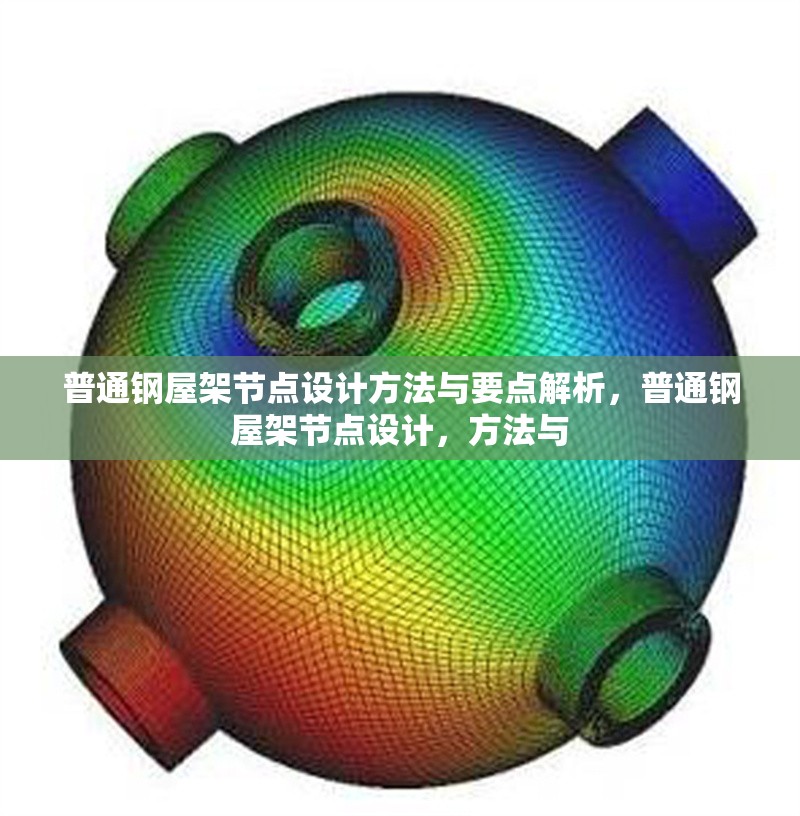

本文圍繞普通鋼屋架節點設計展開，闡述了其方法與要點，在設計方法上，需依據相關規范與標準，綜合考慮屋架的受力情況、跨度等因素確定節點形式，常見的節點連接方式有焊接、螺栓連接及混合連接等，各有適用場景，設計要點包括確保節點強度滿足要求，通過精確計算確定連接件尺寸與數量；注重節點的剛度，防止變形過大影響屋架整體性能；同時要考慮施工的可行性與便利性，保證節點構造易于拼裝與操作，還需關注節點的耐久性，采取相應防腐、防銹措施。

鋼屋架節點的基本類型

鋼屋架節點主要分為以下幾類：

1 焊接節點

焊接節點是鋼屋架中最常見的連接方式，適用于工廠預制或現場焊接，其優點包括：

• 傳力直接，剛度大；
• 構造簡單，節省材料；
• 適用于各種復雜形狀的連接。
  但焊接節點也存在焊接殘余應力、變形控制要求高等問題。

2 螺栓連接節點

螺栓連接節點分為普通螺栓連接和高強度螺栓連接，適用于現場安裝或可拆卸結構，其特點包括：

• 施工方便，便于調整；
• 適用于大跨度屋架的拼接；
• 高強度螺栓連接可提供較大的摩擦承載力。

3 混合連接節點

混合連接節點結合焊接和螺栓連接的優勢，常用于重要受力部位，如屋架支座、主次梁連接等。

鋼屋架節點設計的基本原則

1 傳力明確

節點設計應保證力的傳遞路徑清晰，避免應力集中，桁架節點應使桿件軸線交匯于一點，以減少偏心彎矩。

2 構造合理

• 焊縫布置應避免交叉和重疊，減少焊接殘余應力；
• 螺栓排列應符合規范要求，避免局部削弱；
• 節點板厚度應滿足受力要求，并考慮施工可行性。

3 經濟性與施工便利性

• 盡量采用標準化節點，減少加工成本；
• 考慮現場安裝的便利性，如螺栓連接比焊接更適用于高空作業。

鋼屋架節點設計的主要步驟

1 確定節點受力狀態

根據結構分析結果，明確節點承受的軸力、剪力、彎矩等荷載組合，并考慮最不利工況。

2 選擇連接方式

根據受力大小、施工條件和經濟性選擇焊接、螺栓連接或混合連接。

3 節點構造設計

（1）焊接節點設計

• 焊縫計算：按《鋼結構設計標準》（GB 50017）進行焊縫強度驗算；
• 焊縫布置：避免交叉焊縫，采用對稱布置以減少變形；
• 節點板設計：保證足夠的剛度和承載力，避免局部屈曲。

（2）螺栓連接節點設計

• 螺栓數量計算：根據軸力或剪力確定螺栓數量；
• 螺栓排列：符合最小間距和邊距要求；
• 節點板驗算：防止螺栓孔削弱導致板件破壞。

4 節點驗算

• 強度驗算：確保焊縫、螺栓、節點板等滿足承載力要求；
• 剛度驗算：避免節點變形過大影響結構整體性能；
• 穩定性驗算：防止節點板或連接件發生屈曲。

常見鋼屋架節點構造示例

1 桁架節點

桁架節點通常采用節點板連接各桿件，設計要點包括：

• 桿件軸線應盡量交匯于一點；
• 節點板厚度一般不小于8mm；
• 焊縫或螺栓布置應均勻分布。

2 梁柱連接節點

• 剛接節點：采用焊接或高強度螺栓連接，保證彎矩傳遞；
• 鉸接節點：采用普通螺栓連接，僅傳遞剪力。

3 屋架支座節點

支座節點需承受較大的反力，通常采用：

• 平板支座：適用于較小跨度屋架；
• 弧形支座或橡膠支座：適用于大跨度或溫度變形較大的結構。

節點設計的常見問題及解決方案

1 焊接變形控制

• 采用對稱焊接順序；
• 使用剛性夾具固定；
• 焊后熱處理消除殘余應力。

2 螺栓松動問題

• 采用高強度螺栓并施加預緊力；
• 使用雙螺母或防松墊片。

3 節點板局部屈曲

• 增加節點板厚度；
• 設置加勁肋提高穩定性。

普通鋼屋架節點設計是鋼結構設計中的關鍵環節，需綜合考慮受力性能、構造合理性、經濟性和施工便利性，工程師應熟悉相關規范，合理選擇連接方式，并通過詳細計算和構造優化確保節點安全可靠，隨著BIM技術和智能制造的發展，鋼屋架節點設計將更加高效和精準。
