桁架結構是一種由桿件通過節點連接組成的剛性框架體系，具有輕量化、高強度和高效承載的特點，其核心原理是通過三角形單元的幾何穩定性，將外部荷載轉化為桿件的軸向力（拉力或壓力），從而優化材料使用并減少結構自重，桁架可分為平面桁架和空間桁架兩大類：平面桁架（如三角形、梯形桁架）適用于二維受力場景，常見于屋頂和橋梁；空間桁架（如網架、穹頂）則通過三維布置實現多向受力，多用于大跨度建筑（如體育館、機場航站樓）。 ，根據材料與構造方式，桁架還可分為鋼桁架、木桁架及組合桁架，其中鋼桁架因強度高、施工便捷而應用最廣，典型應用包括橋梁工程（如鐵路桁架橋）、工業廠房、塔式起重機臂架及臨時舞臺搭建，現代桁架設計常借助計算機模擬優化桿件布局，進一步提升了經濟性與適應性，其優勢在于跨度大、造價低且便于預制裝配，但需注意節點連接精度和抗剪性能以確保整體穩定性，隨著模塊化建筑發展，桁架結構在新能源（如光伏支架）、航空航天等新興領域也展現出廣闊潛力。

桁架結構：定義、類型及其在現代建筑與工程中的應用

桁架結構（Truss Structure）是一種由多個三角形單元組成的剛性框架結構，廣泛應用于橋梁、屋頂、塔架、起重機等工程領域，其高效的材料利用、良好的力學性能和靈活的設計方式，使其成為現代建筑與工程中不可或缺的結構形式，本文將深入探討桁架結構的定義、基本原理、主要類型及其實際應用。

桁架結構的定義與基本原理

1 桁架結構的定義

桁架結構是由若干直桿（通常為金屬或木材）通過節點連接而成的三角形單元組合體，這些桿件主要承受軸向力（拉力或壓力），而彎矩和剪力則被最小化，從而提高了結構的整體剛度和承載能力。

2 桁架的基本力學原理

桁架的核心原理基于三角形穩定性，三角形是最穩定的幾何形狀之一，因為其三個邊相互約束，不會輕易變形，在桁架結構中，多個三角形單元組合在一起，能夠有效分散載荷，使結構在承受外力時保持穩定。

桁架結構的受力分析通?；?strong>節點法或截面法：

• 節點法：假設所有桿件在節點處鉸接，僅傳遞軸向力。
• 截面法：通過虛擬切割桁架的一部分，計算各桿件的受力情況。

桁架結構的主要類型

桁架結構根據其幾何形狀、受力特點和用途，可以分為多種類型，以下是幾種常見的桁架形式：

1 按幾何形狀分類

1. 平面桁架（2D桁架）

   • 所有桿件位于同一平面內,適用于橋梁、屋頂?shù)冉Y構。
   • 常見類型：普拉特桁架（Pratt Truss）、豪威桁架（Howe Truss）、華倫桁架（Warren Truss）等。

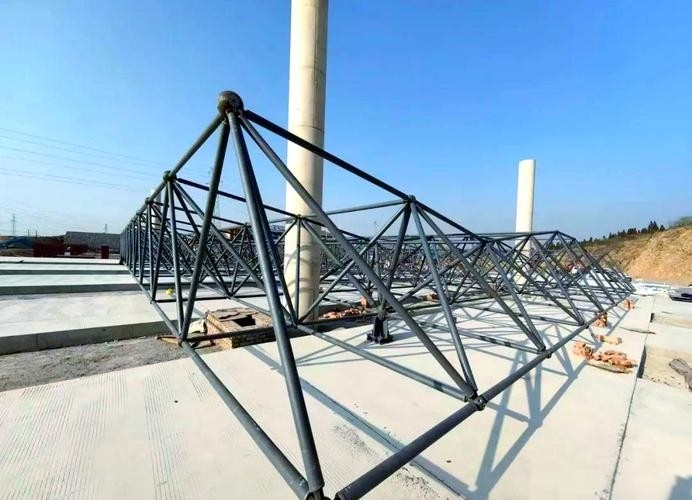

2. 空間桁架（3D桁架）

   • 桿件在三維空間內布置,適用于大型體育場館、塔架等。
   • 典型例子：網殼結構（Space Frame）。

2 按受力特點分類

1. 簡支桁架

   兩端支撐,適用于橋梁和屋頂結構。

2. 懸臂桁架

   一端固定,另一端懸空，常見于大型廣告牌、起重機臂等。

3. 拱形桁架

   結合拱的力學優勢,適用于大跨度建筑，如體育館、展覽館等。

3 按材料分類

1. 鋼桁架

   高強度、輕量化，適用于大跨度橋梁和高層建筑。

2. 木桁架

   環保、易加工，常用于傳統建筑和輕型屋頂結構。

3. 鋁合金桁架

   重量輕、耐腐蝕，適用于臨時舞臺、展覽架等。

桁架結構的優勢與局限性

1 優勢

1. 高承載能力：通過三角形單元優化受力分布，減少材料浪費。
2. 輕量化：相比實心梁結構，桁架更輕，適合大跨度應用。
3. 施工便捷：可預制拼裝，提高施工效率。
4. 經濟性：減少材料用量，降低建造成本。

2 局限性

1. 節點連接復雜：需要精確計算和制造，否則可能影響穩定性。
2. 美觀性受限：裸露的桁架可能不符合某些建筑風格需求。
3. 維護成本：金屬桁架可能面臨腐蝕問題，需定期維護。

桁架結構的實際應用

1 建筑工程

• 屋頂桁架：廣泛應用于工業廠房、體育館等大跨度建筑。
• 高層建筑：部分摩天大樓采用桁架核心筒結構，提高抗風抗震能力。

2 橋梁工程

• 鐵路橋：如美國金門大橋的部分結構采用桁架設計。
• 公路橋：許多鋼桁架橋因其經濟性和耐久性被廣泛采用。

3 航空航天與機械工程

• 飛機機翼：部分采用桁架式支撐結構，提高強度與減重。
• 起重機臂：桁架設計可承受巨大載荷，同時保持輕量化。

4 臨時結構與舞臺搭建

• 演唱會舞臺：鋁合金桁架因其輕便、易拆裝，成為舞臺搭建的首選。
• 展覽架：桁架結構可快速組裝，適應不同展覽需求。

未來發展趨勢

隨著材料科學和計算技術的發展,桁架結構正朝著更高效、智能化的方向發展：

1. 新型材料應用：碳纖維桁架可進一步降低重量，提高強度。
2. 3D打印技術：可實現復雜桁架節點的快速制造。
3. 智能監測系統：通過傳感器實時監測桁架受力狀態，提高安全性。
