混凝土強度檢測是確保建筑工程質(zhì)量與安全的重要環(huán)節(jié)，相關(guān)標(biāo)準(zhǔn)規(guī)范對檢測方法、技術(shù)要求和結(jié)果評定作出了明確規(guī)定，根據(jù)現(xiàn)行規(guī)范，混凝土強度檢測主要包括無損檢測和破損檢測兩大類，無損檢測方法如回彈法、超聲回彈綜合法等，通過間接手段推定混凝土強度，具有操作簡便、對結(jié)構(gòu)損傷小的特點，但需通過測強曲線或校準(zhǔn)試驗提高準(zhǔn)確性，破損檢測方法則以鉆芯法為代表，通過直接取樣進(jìn)行抗壓試驗，結(jié)果更為可靠，但會對結(jié)構(gòu)造成局部破壞，需謹(jǐn)慎選擇檢測位置。 ，規(guī)范要求檢測前需制定詳細(xì)方案，包括檢測依據(jù)、抽樣數(shù)量、測區(qū)布置等，并確保檢測儀器經(jīng)過校準(zhǔn)且在有效期內(nèi)，檢測過程中需嚴(yán)格遵循標(biāo)準(zhǔn)操作流程，如回彈法的測區(qū)應(yīng)避開鋼筋密集區(qū)，鉆芯法取樣后需及時修補孔洞，檢測數(shù)據(jù)的處理需剔除異常值，并依據(jù)規(guī)范公式計算強度推定值，最終結(jié)果應(yīng)結(jié)合設(shè)計強度等級、齡期等因素綜合評定，若檢測結(jié)果不滿足要求，需分析原因并采取補強或返工等措施。 ，規(guī)范還強調(diào)了檢測人員的資質(zhì)要求及檢測報告的完整性，確保數(shù)據(jù)可追溯，通過標(biāo)準(zhǔn)化檢測流程，混凝土強度檢測規(guī)范為工程質(zhì)量控制提供了科學(xué)依據(jù)，對保障建筑結(jié)構(gòu)安全具有重要意義。

一、《混凝土強度檢驗評定標(biāo)準(zhǔn)GB/T50107 - 2010》相關(guān)規(guī)范

1. 適用范圍
   • 適用于各類混凝土工程的施工、驗收和檢驗評定，旨在規(guī)范混凝土強度檢驗評定，保障工程質(zhì)量和安全。
   • 本標(biāo)準(zhǔn)規(guī)定了混凝土強度檢驗評定中所用的術(shù)語和符號，便于理解和應(yīng)用。例如定義了混凝土、齡期、混凝土強度、合格性評定、檢驗批、檢驗期和樣本容量等術(shù)語；符號方面，像m、f、cu、fcu，k、fcu，min、Sfcu、σ、λ1、λ2、λ3和λ4等符號被定義。
   • 在基本規(guī)定方面，混凝土的強度等級應(yīng)按立方體抗壓強度標(biāo)準(zhǔn)值劃分，并采用符號C與立方體抗壓強度標(biāo)準(zhǔn)值表示。立方體抗壓強度標(biāo)準(zhǔn)值應(yīng)為按標(biāo)準(zhǔn)方法制作和養(yǎng)護的邊長為150mm的立方體試件，在28d齡期測得的混凝土抗壓強度總體分布中的一個值，強度低于該值的概率應(yīng)為5%。
   • 混凝土強度的評定應(yīng)該按批次進(jìn)行，每個檢驗批的混凝土應(yīng)該由強度等級相同、試驗齡期相同、生產(chǎn)工藝條件和配合比基本相同的混凝土組成。對于大批量、連續(xù)生產(chǎn)的混凝土強度，應(yīng)按照本標(biāo)準(zhǔn)第5.1節(jié)中規(guī)定的統(tǒng)計方法進(jìn)行評定；對于小批量或零星生產(chǎn)的混凝土強度，應(yīng)按照本標(biāo)準(zhǔn)第5.2節(jié)中規(guī)定的非統(tǒng)計方法進(jìn)行評定。
2. 混凝土的取樣與試驗
   • 取樣
     • 取樣應(yīng)該根據(jù)本標(biāo)準(zhǔn)規(guī)定的檢驗評定方法要求制定檢驗批的劃分方案和相應(yīng)的取樣計劃?；炷翉姸仍嚇討?yīng)該在混凝土的澆筑地點隨機取樣。
     • 試件的取樣頻率和數(shù)量應(yīng)符合下列規(guī)定：
       • 每100盤，但不超過100m3的同配合比混凝土，取樣次數(shù)不應(yīng)少于一次。
       • 每一工作班拌制的同配合比的混凝土不足100盤和100m3時其取樣次數(shù)不應(yīng)少于一次。
       • 當(dāng)一次連續(xù)澆筑同配合比混凝土超過1000m3時，每200m3取樣不應(yīng)少于一次。
       • 對房屋建筑，每一樓層、同一配合比的混凝土，取樣不應(yīng)少于一次。
     • 每批混凝土試樣應(yīng)制作的試件總組數(shù)，除滿足本標(biāo)準(zhǔn)第5章規(guī)定的混凝土強度評定所必需的組數(shù)外，還應(yīng)留置為檢驗結(jié)構(gòu)或構(gòu)件施工階段混凝土強度所必需的試件。
   • 試件的制作與養(yǎng)護
     • 每次取樣應(yīng)至少制作一組標(biāo)準(zhǔn)養(yǎng)護試件。每組三個試件應(yīng)由同一盤或同一車的混凝土中取樣制作。
     • 檢驗評定混凝土強度用的混凝土試件，其成型方法及標(biāo)準(zhǔn)養(yǎng)護條件應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定。
     • 采用蒸汽養(yǎng)護的構(gòu)件，其試件應(yīng)先隨構(gòu)件同條件養(yǎng)護，然后應(yīng)置入標(biāo)準(zhǔn)養(yǎng)護條件下繼續(xù)養(yǎng)護，兩段養(yǎng)護時間的總和為設(shè)計規(guī)定齡期。
   • 試件的試驗
     • 混凝土試件的立方體抗壓強度試驗應(yīng)該根據(jù)現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定執(zhí)行。
     • 每組混凝土試件強度代表值的確定，應(yīng)符合下列規(guī)定：
       • 取三個試件強度的算術(shù)平均值作為每組試件的強度代表值。
       • 當(dāng)一組試件中強度的最大值或最小值與中間值之差超過中間值的15%時，取中間值作為該組試件的強度代表值。
       • 當(dāng)一組試件中強度的最大值和最小值與中間值之差均超過中間值的15%時，該組試件的強度不應(yīng)作為評定的依據(jù)。

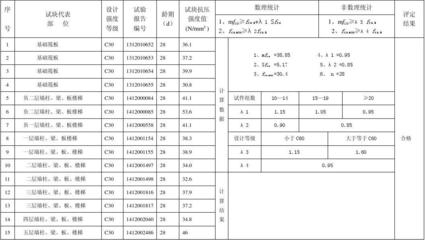

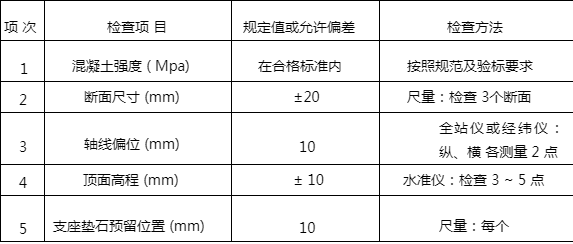

3. 混凝土強度的合格評定
   • 明確了混凝土強度合格評定的方法和標(biāo)準(zhǔn)，包括標(biāo)準(zhǔn)差已知方案、標(biāo)準(zhǔn)差未知方案和非統(tǒng)計方法等。
   • 本標(biāo)準(zhǔn)修訂增加了術(shù)語和符號，規(guī)定了試件取樣頻率，增加了高強混凝土非標(biāo)準(zhǔn)尺寸試件確定折算系數(shù)的方法，修改了評定方法中標(biāo)準(zhǔn)差已知方案中的標(biāo)準(zhǔn)差計算公式，修改了評定方法中標(biāo)準(zhǔn)差未知方案的評定條文，修改了評定方法中非統(tǒng)計方法的評定條文。

二、影響混凝土強度等級的相關(guān)因素（參考GB/T50107 - 2010及相關(guān)知識）

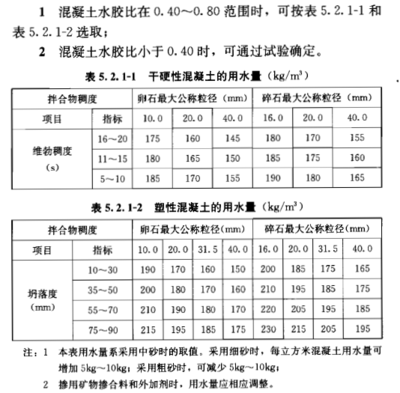

• 水泥等級和水灰比
  • 混凝土抗壓強度與混凝土用水泥的強度成正比，按公式計算，當(dāng)水灰比相等時，高標(biāo)號水泥比低標(biāo)號水泥配制出的混凝土抗壓強度高許多。一般來說，水灰比與混凝土強度成反比，水灰比不變時，用增加水泥用量來提高混凝土強度是錯誤的，此時只能增大混凝土和易性，增大混凝土的收縮和變形。
• 骨料
  • 粗骨料對混凝土強度有一定影響，當(dāng)石質(zhì)強度相等時，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結(jié)性比卵石強，當(dāng)水灰比相等或配合比相同時，兩種材料配制的混凝土，碎石的混凝土強度比卵石高。因此一般對混凝土的粗骨料粒徑控制與不同的工程部位相適應(yīng)；品種對混凝土強度影響程度比粗骨料小，但砂的質(zhì)量對混凝土質(zhì)量也有一定的影響，施工中，嚴(yán)格控制砂的含泥量在3%以內(nèi)，因此，砂石質(zhì)量必須符合混凝土各標(biāo)號用砂石質(zhì)量標(biāo)準(zhǔn)的要求。
• 齡期
  • 混凝土強度與齡期有關(guān)，例如按照《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T50081 - 2002，制作邊長為150mm的立方體在標(biāo)準(zhǔn)養(yǎng)護（溫度20±2、相對濕度在95%以上）條件下，養(yǎng)護至28d齡期，用標(biāo)準(zhǔn)試驗方法測得的極限抗壓強度，稱為混凝土標(biāo)準(zhǔn)立方體抗壓強度。但根據(jù)設(shè)計規(guī)定，也可以采用大于28d齡期的混凝土試件。
• 養(yǎng)護溫度和濕度
  • 混凝土強度只有在溫度、濕度適合條件下才能保證正常發(fā)展，應(yīng)按施工規(guī)范的規(guī)定予以養(yǎng)護。氣溫高低對混凝土強度發(fā)展有一定的影響。例如夏季要防暴曬，充分利用早、晚氣溫高低的時間澆筑混凝土；盡量縮短運輸和澆筑時間，防止暴曬，并增大拌合物出罐時的塌落度；養(yǎng)護時不宜間斷澆水，因為混凝土表面在干燥時溫度升高，在澆水時冷卻，這種冷熱交替作用會使混凝土強度和抗裂性降低。
• 外加劑
  • 混凝土質(zhì)量又與外加劑的種類、摻入量、摻入方式有密切的關(guān)系，它也是影響混凝土強度的重要因素之一。同時，外加劑中的氯離子含量也會影響混凝土強度，如建筑工程中，混凝土中的氯離子（主要來源于外加劑）會與鋼筋發(fā)生化學(xué)反應(yīng)，造成鋼筋銹蝕并釋放氣體，最終促使混凝土發(fā)生膨脹而出現(xiàn)裂紋，影響混凝土的外觀與強度。GB/T8077 - 2012《混凝土外加劑勻質(zhì)性試驗方法》中提出兩種檢測氯離子含量的方法：電位滴定法、離子色譜法。

混凝土強度評定的統(tǒng)計方法

混凝土試件取樣頻率規(guī)定

混凝土強度影響因素詳解

混凝土養(yǎng)護條件對強度的影響
