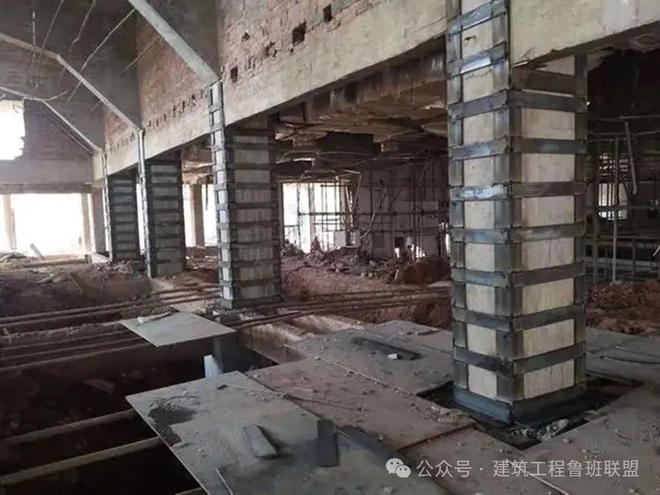

在包鋼加固施工中，膠層厚度的控制是確保結構加固質量的關鍵環(huán)節(jié)，膠層過薄可能導致粘結強度不足，影響受力傳遞；過厚則易產(chǎn)生氣泡、固化不均等問題，降低加固效果，為有效控制膠層厚度，需采取以下措施： ，1. **表面處理**：加固前需對鋼板和混凝土基面進行打磨、清理，確保平整無油污，避免因凹凸不平導致膠層厚度不均，混凝土表面宜用角磨機處理至露出骨料，鋼板需除銹并粗糙化。 ，2. **膠粘劑選型與調配**：選擇流動性適中的結構膠，嚴格按配比混合，避免因膠體過稀或過稠影響厚度控制，攪拌后需檢查膠體狀態(tài)，確保無分層或氣泡。 ，3. **厚度控制方法**： ， - **間隔墊塊法**：在鋼板與混凝土間預埋金屬或塑料墊塊（通常厚度為2-5mm），確保膠層均勻，墊塊間距宜為300-500mm，呈梅花形布置。 ， - **壓力注膠法**：采用低壓注膠工藝，通過注膠嘴從一端緩慢注入膠體，利用膠體流動性自然填充空隙，避免局部過厚。 ，4. **施工監(jiān)測**：注膠后可用探針或超聲波檢測膠層厚度，重點檢查邊緣和接縫處，若發(fā)現(xiàn)厚度超標，需及時調整鋼板壓力或補充膠體。 ，5. **固化養(yǎng)護**：固化期間避免擾動鋼板，環(huán)境溫度宜保持在5-35℃，固化后可通過敲擊法檢查空鼓，必要時鉆孔補膠。 ，通過以上措施，可確保膠層厚度均勻、密實，從而提升包鋼加固的整體性能和耐久性。

一、粘鋼加固中膠層厚度控制相關因素

• 鋼板厚度限制對膠層的影響

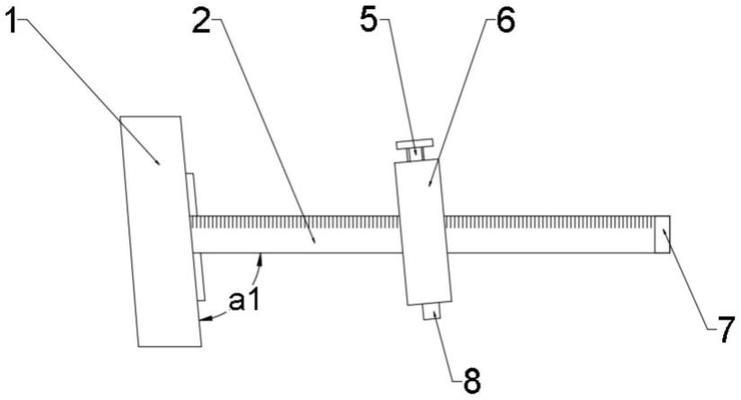

  • 在粘鋼加固中，鋼板厚度是決定膠層厚度的重要因素。粘鋼膠加固不能無限度增加鋼板數(shù)量來提高結構承載能力，因為如果鋼板太厚，容易和混凝土發(fā)生粘接劈裂破壞，從而降低加固效果甚至使加固無效。從大量數(shù)據(jù)實驗來看，存在一定的厚度限制，如10mm的厚度是一個限制值。在多層粘鋼加固時，這個厚度限制對膠層厚度控制有重要意義，因為膠層要保證鋼板與混凝土之間的有效粘接，若鋼板太厚超出合理范圍，膠層難以承受相應的應力和變形。
• 多層粘鋼加固情況
  • 多層鋼板的強度遞減：多層粘鋼時，從第二層（含第二層）開始鋼板提供的強度會降低，導致多層鋼板提供的強度低于相同厚度10mm單層鋼板提供的強度。這意味著在設計多層粘鋼加固時，需要考慮這種強度遞減對膠層受力的影響，從而合理控制膠層厚度。如果膠層厚度不合適，可能無法彌補強度遞減帶來的影響，影響加固效果。
  • 邊緣效應影響：受彎構件與鋼板粘結時，由于邊緣效應，鋼板兩端會出現(xiàn)應力集中，這是粘結鋼板最薄弱的部分，尤其是多層粘結鋼板。在這種情況下，膠層在邊緣部分需要特殊設計厚度或者處理方式，以保證鋼板與混凝土的有效粘結，防止因邊緣應力集中導致的粘結失效，進而影響整個加固結構的穩(wěn)定性。
  • 手工粘貼的限制：如果是手工粘貼鋼板，對于厚度的限制更嚴格。從大量的數(shù)據(jù)實驗來看，厚度比較大的鋼板盡量不要手工粘貼，如果因某些條件所迫需要手工粘貼，那么鋼板厚度不能超過5毫米。這一限制條件對膠層厚度的控制也有影響，因為手工粘貼時膠層的涂抹均勻性和厚度控制難度相對較大，較薄的鋼板更有利于手工操作下保證膠層的質量和厚度均勻性。

二、施工工藝對膠層厚度的控制要求

• 涂抹工藝
  • 在粘鋼加固施工中，粘鋼膠的涂抹工藝直接影響膠層厚度。應采用適當?shù)墓ぞ?，如刮板等，將粘鋼膠均勻地涂抹在混凝土和鋼板表面。涂抹過程中要避免膠層厚度不均勻，防止出現(xiàn)局部膠層過厚或過薄的情況。例如，過厚的膠層可能在固化過程中產(chǎn)生較大的收縮應力，影響粘結效果；而過薄的膠層可能無法填充混凝土和鋼板表面的微小孔隙，導致粘結不牢固。
• 壓力控制
  • 在粘貼鋼板時，施加適當?shù)膲毫τ兄诳刂颇z層厚度。合適的壓力可以使鋼板與混凝土表面緊密貼合，擠出多余的膠液，從而保證膠層的均勻性和合理厚度。壓力過大可能導致膠液過度擠出，膠層過??；壓力過小則可能使鋼板與混凝土之間存在空隙，膠層厚度不均勻且可能過厚。

鋼板厚度對加固效果的影響

多層粘鋼加固的設計要點

手工粘貼鋼板的操作技巧

膠層厚度控制的施工方法
