在建筑工程中，加固圖紙設計是確保結構安全的關鍵環節，但在實際操作中常出現以下幾類問題：一是設計依據不足，部分圖紙未充分參考原結構檢測報告或荷載計算數據，導致加固方案與實際需求不符；二是節點構造處理不當，如新舊構件連接部位鋼筋錨固長度不足、焊接方式錯誤等，可能引發應力集中或耐久性問題；三是材料選用不合理，例如未考慮環境腐蝕性而錯誤采用普通鋼材，或混凝土強度等級與原結構不匹配；四是施工可行性缺失，設計中未預留操作空間或忽略現場條件限制，影響施工質量，圖紙表達不規范（如尺寸標注模糊、符號不統一）也會增加施工誤解風險。 ，針對這些問題，建議在設計階段嚴格遵循規范標準，結合現場勘查數據優化方案；重點核查節點細部設計，必要時采用BIM技術進行碰撞檢查；明確材料性能要求并標注施工注意事項，應加強設計、施工與檢測單位的協同，通過圖紙會審及時修正問題，確保加固工程的安全性與經濟性。

加固圖紙?jiān)O(shè)計常見問題解析

1.加固設計圖紙的完整性

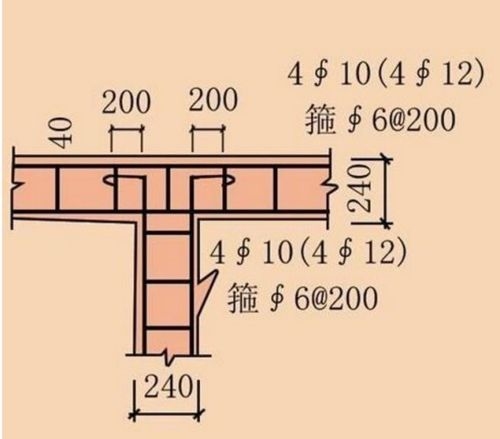

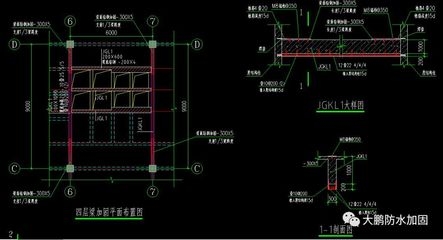

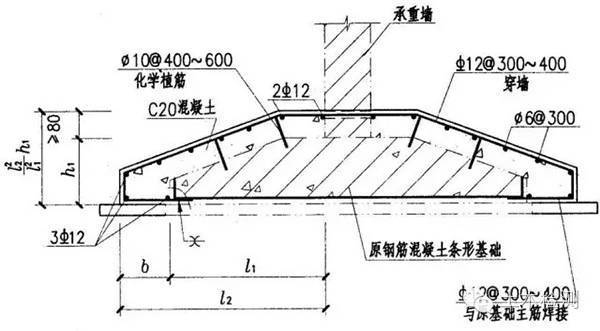

在加固改造項目中，加固設計圖紙是指導施工的重要文件。然而，有時候加固設計圖紙可能會缺少必要的節點連接詳圖，這可能會給施工帶來不便。因此，建議在加固施工圖中提供與加固區域有關的現狀圖，包括結構布置、構件的砼強度、截面尺寸及配筋、構件標高等信息，以便更好地了解當前施工的現狀情況。

2. 加固材料的性能要求

加固材料的性能參數、性能要求和施工工藝相關要求應在加固設計總說明中明確注明。例如，《加固通用規范》第6.2.8條規定結構膠的使用年限為50年，這一點應在結構加固總說明中特別注明。

3. 加固設計的計算書

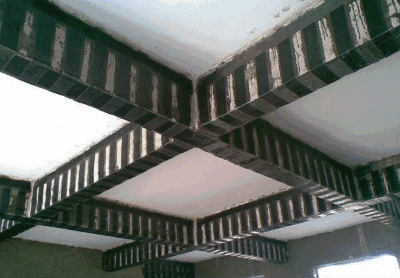

加固設計的計算書是證明設計合理性的關鍵文件。它應包括整體結構計算書（包括文本總信息和計算簡圖）以及加固構件的相關計算書，如加固梁采用增大截面法或粘貼鋼板、纖維布時的受彎構件承載力驗算，加固柱采用增大截面法或外包型鋼時的偏心受壓承載力驗算等。

4. 加固設計的針對性

在加固設計時，應考慮到建筑的具體情況，包括原建造年代、結構體系、原使用功能、加固后使用功能、加固原因、鑒定結論、抗震設防烈度、抗震設防類別等信息。加固設計應具有針對性，針對不同的建筑和損壞程度，應有專門的分析和最優方案選擇。

5. 加固設計的后續工作年限

后續工作年限是指被加固房屋在完成最初新建時的部分設計使用年限基礎上，經鑒定加固后重新確定房屋可以繼續使用的年限。在加固設計時不建議隨意延長本項目的設計工作年限，應根據建筑已經使用的年數和《建筑抗震鑒定標準》第1.0.4條的要求來確定后續工作年限。

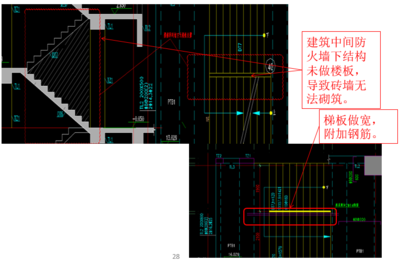

6. 加固設計的施工可行性

加固設計不僅要滿足設計要求，還要考慮到施工的可行性。例如，在采用粘鋼加固時，需要考慮鋼板的粘貼方法和固定方式，以及如何確保施工質量。

7. 加固設計的經濟性

加固設計還需要考慮到經濟性，包括加固材料的選擇、加固方法的選用以及加固工程的預算。在保證工程質量的前提下，盡量降低成本，提高加固工程的經濟效益。

綜上所述，加固圖紙?jiān)O(shè)計的常見問題主要包括設計圖紙的完整性、加固材料的性能要求、加固設計的計算書、加固設計的針對性、后續工作年限的確定、施工可行性以及經濟性。在進行加固圖紙?jiān)O(shè)計時，應綜合考慮以上因素，確保設計的合理性和可行性。
