本文圍繞鋼板厚度對焊接質(zhì)量的影響展開，鋼板厚度是影響焊接效果的關(guān)鍵因素之一，不同厚度的鋼板在焊接過程中呈現(xiàn)出多樣特點(diǎn)，較薄鋼板焊接時，易出現(xiàn)燒穿、變形等問題，對焊接工藝參數(shù)要求更為精準(zhǔn)，如電流、電壓需精確控制，且焊接速度要恰當(dāng)，否則難以保證焊縫成型良好，而厚鋼板焊接，熱量傳遞復(fù)雜，易產(chǎn)生未焊透、夾渣等缺陷，需要更高的預(yù)熱溫度及更嚴(yán)格的層間溫度把控，以確保焊縫內(nèi)部質(zhì)量，鋼板厚度變化還會使焊接應(yīng)力分布不同，影響焊接接頭的力學(xué)性能。

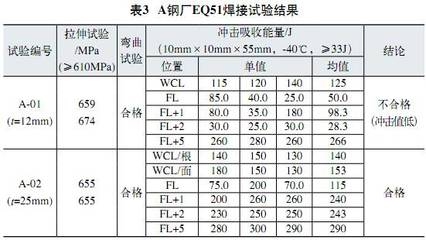

鋼板厚度對焊接質(zhì)量的影響

鋼板厚度是影響焊接質(zhì)量的一個重要因素。以下是鋼板厚度對焊接質(zhì)量的具體影響：

1. 鋼板厚度與電流選擇的關(guān)系

鋼板厚度與二保焊過程中所需電流大小成正比關(guān)系。一般來說，鋼板越厚，所需電流越大。這是因為厚鋼板需要更多的熱量來融化焊接材料，以達(dá)到良好的焊接效果。例如，對于1-2mm厚度的鋼板，推薦使用60-80A的電流進(jìn)行焊接；而對于4-6mm厚度的鋼板，則推薦使用120-160A的電流進(jìn)行焊接。

2. 鋼板厚度對焊接缺陷的影響

不同厚度的板材對接時，如果不注意板的厚度差是否在標(biāo)準(zhǔn)允許范圍內(nèi)，焊縫在高出薄板厚度處易引起應(yīng)力集中和產(chǎn)生未熔合等焊接缺陷，影響焊接質(zhì)量。因此，當(dāng)超過有關(guān)規(guī)定時，應(yīng)將焊縫焊成斜坡狀，其坡度最大允許值應(yīng)為1:2.5。

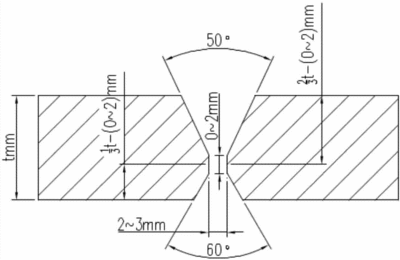

3. 鋼板厚度對焊接變形的影響

厚板焊接時，如果不注意從焊接順序、人員布置、坡口形式、焊接規(guī)范選用及操作方法等方面控制變形，會導(dǎo)致焊接后變形大、矯正困難、增加費(fèi)用。尤其是厚板及大型工件，矯正難度大，用機(jī)械矯正易引起裂紋或?qū)訝钏毫?。因此，采用合理的焊接順序并選用合適的焊接規(guī)范和操作方法，還要采用反變形和剛性固定措施。

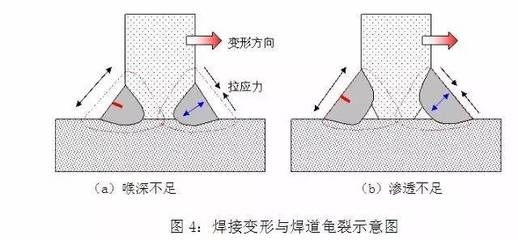

4. 鋼板厚度對焊接強(qiáng)度和剛度的影響

對于T形接頭、十字接頭、角接接頭等要求熔透的對接或角對接組合焊縫，其焊腳尺寸不夠，會使焊接的強(qiáng)度和剛度均達(dá)不到設(shè)計的要求。因此，這些接頭的焊腳尺寸應(yīng)按照設(shè)計要求，一般焊腳尺寸不應(yīng)小于0.25t(t為連接處較薄的板厚)。

5. 鋼板厚度對焊接性的綜合影響

隨著鋼板厚度的增加，鋼材的可焊性會降低。這是因為厚鋼板需要更多的熱量來融化焊接材料，這不僅需要更大的電流，而且還需要更長的焊接時間和更復(fù)雜的焊接工藝。此外，厚鋼板的焊接還可能產(chǎn)生一些特有的問題，如焊接應(yīng)力和變形更大，焊接缺陷更容易出現(xiàn)等。

綜上所述，鋼板厚度對焊接質(zhì)量有著重要的影響。在實際焊接過程中，需要根據(jù)鋼板的厚度選擇合適的焊接參數(shù)，并采取相應(yīng)的措施來控制焊接缺陷、變形和應(yīng)力，以確保焊接質(zhì)量。

焊接參數(shù)優(yōu)化技巧

厚板焊接變形控制方法

焊接應(yīng)力集中預(yù)防措施

不同厚度鋼板焊接案例
