梁撓度計算實例中，通常涉及確定梁的幾何參數、材料屬性及所受荷載等關鍵信息，已知某簡支鋼板梁跨度為$L$，彈性模量為$E$，截面慣性矩為$I$，承受集中力$F$作用，根據撓度計算公式$y=\frac{FL^3}{4EI}$，將各數值代入即可算出梁的最大撓度，在實際工程中，還需考慮梁的邊界條件、荷載分布等因素對撓度的影響，不同規范對受彎構件的撓度限值有明確規定，設計時需確保計算撓度不超過限值，以保證結構的安全性和正常使用功能。

鋼板梁撓度計算實例

一、計算所需參數

1. 確定荷載相關參數
   • 荷載類型及分布：首先要明確鋼板梁所受荷載是集中荷載還是均布荷載。例如，若鋼板梁承受一個位于梁中點的集中力$P$P（單位：N），或者是沿梁長度方向均勻分布的均布荷載$q$q（單位：N/m）。假設某鋼板梁承受均布荷載$q = 1000N/m$q=1000N/m，梁長度$L = 5m$L=5m。
   • 荷載大小、方向、位置（對于集中荷載）：如果是集中荷載，要確定其大小和作用位置。
2. 材料參數
   • 彈性模量$E$E：這是鋼板材料的基本特性參數，反映鋼板在受力下的變形能力，單位為$N/m2$N/m2。例如，對于某種鋼板，其彈性模量$E = 200\times10^{9}N/m2$E=200×109N/m2。
   • 截面慣性矩$I$I：反映鋼板在不同方向上抵抗外力的能力，也是進行撓度計算的必要參數。假設鋼板梁的截面慣性矩$I = 1\times10^{-6}m^{4}$I=1×10?6m4。
3. 邊界條件
   • 支座類型：比如是簡支梁、固支梁或者是一端簡支一端固支等。如果是簡支梁，梁兩端的支座只提供豎向支撐力，不限制梁端的轉動。
   • 邊緣約束：考慮鋼板梁邊緣是否有約束對其變形的影響。例如，鋼板梁邊緣如果被固定在其他結構上，會對撓度產生限制作用。

二、計算過程

1. 選擇合適的撓度計算公式
   • 對于鋼板梁，如果是均布荷載作用下的簡支梁，撓度計算公式為$\delta=\frac{5qL^{4}}{384EI}$δ=384EI5qL4?。
   • 把前面假設的數值代入公式中，$\delta=\frac{5\times1000\times5^{4}}{384\times200\times10^{9}\times1\times10^{-6}}$δ=384×200×109×1×10?65×1000×54?
   • 先計算分子部分：$5\times1000\times5^{4}=5\times1000\times625 = 3125000$5×1000×54=5×1000×625=3125000
   • 再計算分母部分：$384\times200\times10^{9}\times1\times10^{-6}=384\times200\times10^{3}=76800000$384×200×109×1×10?6=384×200×103=76800000
   • 則$\delta=\frac{3125000}{76800000}\approx0.0407m = 40.7mm$δ=768000003125000?≈0.0407m=40.7mm

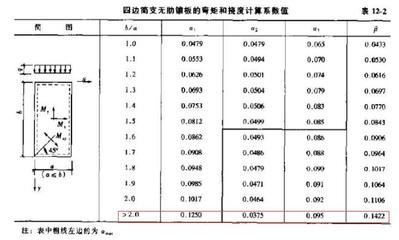

2. 計算結果分析與驗證

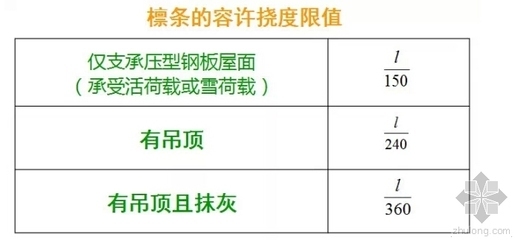

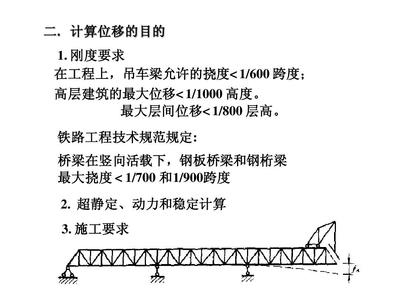

   • 將計算結果與相關規范或經驗值進行比較。例如，某些工程規范可能規定了鋼板梁在特定工況下?lián)隙鹊脑试S值范圍。如果計算得到的撓度值$40.7mm$40.7mm在允許值范圍內，則說明鋼板梁的設計在撓度方面是滿足要求的。
   • 還可以通過有限元分析軟件進行模擬計算，對比手算結果。如果兩者結果相近，也能驗證手算結果的正確性。例如，使用ABAQUS軟件對該鋼板梁進行建模分析，得到的撓度結果與手算結果相差在$5\%$5%以內，就可以認為手算結果可靠。
