厚度測(cè)量標(biāo)準(zhǔn)規(guī)范涉及多方面要求，測(cè)量應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)及產(chǎn)品標(biāo)準(zhǔn)，常用游標(biāo)卡尺、超聲波測(cè)厚儀等工具，每塊鋼板需測(cè)量3個(gè)點(diǎn)，每點(diǎn)測(cè)量3次取平均值，以確保數(shù)據(jù)準(zhǔn)確性，不同類型鋼板厚度允許偏差有別，如建筑用熱軋鋼板，厚度≤4mm時(shí)允許偏差為±0.3mm，4mm＜厚度≤20mm時(shí)為±0.4mm等；橋梁用結(jié)構(gòu)鋼鋼板，厚度≤15mm時(shí)允許偏差為±0.20mm，厚度＞15mm且≤25mm時(shí)為±0.25mm等，外觀質(zhì)量方面，鋼板表面缺陷深度不得大于鋼材厚度允許負(fù)偏差值的1/2，且不應(yīng)大于0.

鋼板厚度測(cè)量標(biāo)準(zhǔn)規(guī)范

鋼板厚度的測(cè)量標(biāo)準(zhǔn)規(guī)范主要包括直接測(cè)量和間接測(cè)量?jī)煞N方法。直接測(cè)量通常使用測(cè)量工具，如游標(biāo)卡尺或千分尺，直接測(cè)量鋼板的厚度，這種方法適用于較小且精度要求較高的鋼板厚度測(cè)量。對(duì)于較大或無法直接測(cè)量的鋼板，可以使用間接測(cè)量方法，例如，使用激光測(cè)距儀或超聲波測(cè)厚儀等設(shè)備進(jìn)行測(cè)量，這些設(shè)備可以通過非接觸方式測(cè)量鋼板的厚度，適用于較大規(guī)模的鋼板厚度測(cè)量。

鋼板驗(yàn)收厚度檢測(cè)標(biāo)準(zhǔn)

鋼板驗(yàn)收厚度檢測(cè)標(biāo)準(zhǔn)的制定與實(shí)施十分重要，鋼板的厚度是保證鋼板性能和質(zhì)量的重要指標(biāo)。通常情況下，鋼板厚度檢測(cè)可采用機(jī)械測(cè)厚儀或者超聲波測(cè)厚儀進(jìn)行。機(jī)械測(cè)厚儀主要是通過傳感器接觸鋼板表面，利用機(jī)械原理測(cè)量鋼板的厚度，其操作簡(jiǎn)便，但精度稍低。而超聲波測(cè)厚儀則是利用超聲波穿過鋼板進(jìn)行測(cè)量，精度相對(duì)較高，但設(shè)備費(fèi)用較高。

鋼板厚度國(guó)家標(biāo)準(zhǔn)允許誤差

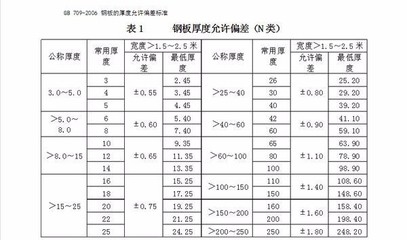

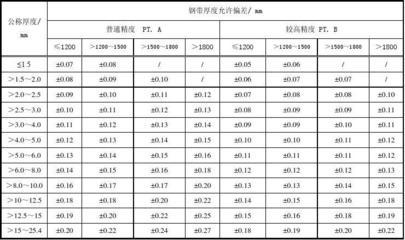

鋼板壁厚的允許偏差標(biāo)準(zhǔn)依據(jù)不同的厚度和類型有所差異。例如，對(duì)于公稱厚度在200mm<x≤250mm的鋼板，不同類別的允許偏差如下：N類允許偏差正0.60，負(fù)0.60；A類允許偏差正0.75。鋼板厚度一般允許偏差在正負(fù)1.2毫米。

鋼板厚度檢測(cè)標(biāo)準(zhǔn)

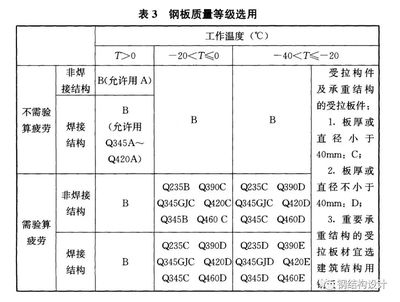

鋼板厚度檢測(cè)標(biāo)準(zhǔn)規(guī)范還包括檢測(cè)項(xiàng)目的具體內(nèi)容，如元素分析、性能檢測(cè)等。元素分析包括品質(zhì)（成份分析）、硅(Si)、錳(Mn)、磷(P)、碳(C)、硫(S)、鎳(Ni)、鉻(Cr)、銅(Cu)、鎂(Mg)、鈣(Ca)、鐵(Fe)、鈦(Ti)、鋅(Zn)、鉛(Pb)、銻(Sb)、鎘(Cd)、鉍(Bi)、砷(As)、鈉(Na)、鉀(K)、鋁(Al)、水份、貴金屬元素分析等。性能檢測(cè)包括機(jī)械強(qiáng)度檢測(cè)、屈服強(qiáng)度、延伸率、彎曲試驗(yàn)、洛氏強(qiáng)度、抗拉強(qiáng)度拉斷荷重、應(yīng)力松弛試驗(yàn)、鍍鋅量測(cè)試附著力測(cè)試、浸銅試驗(yàn)、高低溫拉伸試驗(yàn)、壓縮試驗(yàn)、剪切試驗(yàn)、扭轉(zhuǎn)試驗(yàn)、常規(guī)金屬元素分析檢測(cè)、氧氮?dú)錃怏w元素檢測(cè)、貴金屬檢測(cè)、重金屬檢測(cè)及其他各類材料金屬成分檢測(cè)等。

綜上所述，鋼板厚度的測(cè)量和檢測(cè)應(yīng)遵循上述標(biāo)準(zhǔn)和規(guī)范，以確保測(cè)量結(jié)果的準(zhǔn)確性和可靠性。

鋼板厚度測(cè)量工具選擇指南

超聲波測(cè)厚儀與激光測(cè)距儀對(duì)比

鋼板厚度允許誤差的實(shí)際應(yīng)用

鋼板性能檢測(cè)的國(guó)際標(biāo)準(zhǔn)
