國家標準《鋼結構焊接規范》GB50661根據結構承受荷載情況將焊縫質量分為三個等級，一級焊縫要求100%檢驗，二級焊縫為抽樣檢驗，內部缺陷檢測常用超聲波探傷和射線探傷，其中射線探傷需注意安全防護，對于鋼結構工廠制作焊縫長度大于1m的焊縫，抽檢部位為焊縫兩端，且探傷長度不小于一定標準，焊接球節點網架焊縫、螺栓球節點網架焊縫及圓管T、K、Y形點相貫線焊縫等，其內部缺陷分級及探傷方法應分別符合國家現行相關標準。

鋼結構焊縫質量檢測標準

鋼結構焊縫質量檢測的標準主要包括以下幾個方面：

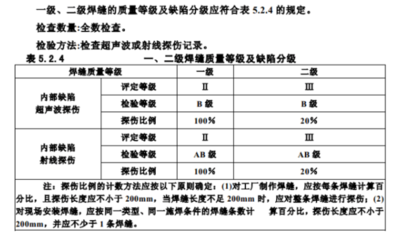

1. 焊縫質量等級的劃分

焊縫質量等級通常分為三個級別：一級、二級和三級。不同的質量等級對應著不同的檢測要求和合格標準。例如，一級焊縫要求進行100%的無損檢測，而二級焊縫則只需進行抽檢，抽檢比例不少于20%。

2. 無損檢測方法

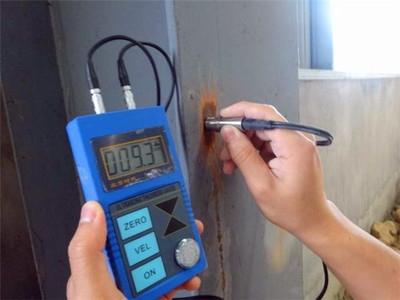

常用的無損檢測方法包括超聲波探傷、射線探傷、磁粉探傷和滲透探傷等。超聲波探傷適用于內部缺陷的檢測，而射線探傷則適用于對接接頭的內部缺陷檢測。磁粉探傷和滲透探傷適用于表面和近表面缺陷的檢測。

3. 檢測時機

檢測時機也很重要。一般來說，碳素結構鋼應在焊縫冷卻到環境溫度后進行探傷，而低合金結構鋼則應在焊接完成24小時以后進行探傷。

4. 檢測標準

檢測標準通常依據國家現行標準，如《鋼焊縫手工超聲波探傷方法及質量分級法》(GB11345)和《鋼熔化焊對接接頭射線照相和質量分級》(GB3323)等。這些標準規定了不同質量等級焊縫的合格等級。

5. 缺陷分級

焊縫中的缺陷按照嚴重程度進行分級。例如，一級焊縫的合格等級應為GB11345的Ⅱ級及以上，而二級焊縫的合格等級應為GB3323的Ⅲ級及以上。

綜上所述，鋼結構焊縫質量檢測是一個系統的過程，涉及到焊縫質量等級的劃分、無損檢測方法的選擇、檢測時機的把握、檢測標準的遵循以及缺陷的分級等多個方面。只有嚴格按照這些標準進行檢測，才能確保鋼結構焊縫的質量，保障結構的安全性和可靠性。
