本文聚焦8mm鋼板焊接應力控制技巧，在焊接過程中，應力問題不容忽視，合理選擇焊接工藝參數(shù)至關重要，如電流、電壓及焊接速度等，合適的參數(shù)能減少應力產(chǎn)生，預熱與緩冷措施可有效降低應力，預熱能使鋼板均勻受熱，減小溫差應力，緩冷則避免冷卻過快導致應力集中，采用對稱焊、分段退焊等焊接順序，可使焊縫均勻受熱與冷卻，分散應力，錘擊焊縫法也能在一定程度上釋放應力，通過這些技巧的綜合運用，能夠較好地控制8mm鋼板焊接時的應力，提高焊接質量，

8mm鋼板焊接應力控制技巧

減少內應力的方法

錘打和鍛冶

在焊修較長的裂縫和堆焊層時，可以在焊修過程中趁焊縫和堆焊層處于熾熱狀態(tài)時用手錘敲打，這樣可以減少焊縫的收縮和內應力。敲打時，焊修金屬溫度在800℃時效果最好，若溫度下降，敲打力也隨之減小。溫度過低，在300℃左右就不允許敲打了，以免發(fā)生裂紋。

預熱和緩冷

焊修前將需焊的工件放在爐內，加熱到一定的溫度（100～600℃），在焊接過程中要防止加熱后的工件急劇冷卻。這樣處理的目的是降低焊修部分溫度和基體金屬溫度的差值，從而減少內應力。緩冷的方法是將焊接后的工件加熱到600℃，放到退火爐中慢慢地冷卻。

先破后立

鑄鐵件用普通碳素鋼焊條焊接時，很容易產(chǎn)生裂紋，用鑄鐵焊條又不經(jīng)濟?？梢韵妊睾缚p用小電流切割，注意只開槽而不切透，然后趁熱焊接。由于切割時消除了裂紋周圍局部應力，不會產(chǎn)生新裂紋，焊接效果很好。

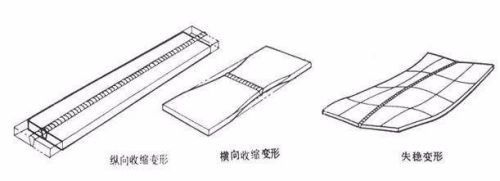

減少和防止焊修時變形的方法

預熱法

在焊接前對焊接件進行預熱，不僅可以減少內應力，而且也是一種減少變形的好方法。

預加反變形法

預加反變形法是根據(jù)被焊金屬的性質，預先憑經(jīng)驗估計出焊修后發(fā)生變形的方向和收縮量，在焊修前，將工件用機械方法進行預變形，使焊修后的變形恰好和預變形抵消。

水冷法

利用冷水噴射焊件，用降低基體金屬的溫度來防止變形，也可以將焊件浸在冷水槽中，露出需要焊修的部分，這樣使基體金屬溫度不會升高，因此焊修件也不會引起變形。

夾固法

用剛性較大的夾具緊固焊件，防止被焊件在焊接時產(chǎn)生變形。但此法將在焊件內部殘留著內應力，因此，這種方法主要應用于具有良好可塑性的低碳鋼薄板焊接。

合理選擇焊接規(guī)范

在焊接前，合理選擇焊接規(guī)范，對減少焊件變形影響很大。焊縫的焊接順序對減少焊件變形有很大意義，結構上的焊縫，應該使被連接的兩個部件之間的焊縫最后焊成。若焊件是一些鋼板組成的金屬板，應首先拼焊鋼板的橫向焊縫，當組成單個板條后，可采用分段焊，每一段都是朝著與施焊總方向相反的方向施焊，即采用逆向焊接法。

結論

通過上述方法，可以有效地控制8mm鋼板焊接過程中的應力和變形，確保焊接質量和結構完整性。

8mm鋼板焊接預熱溫度控制

焊接后鋼板應力檢測方法

鋼板焊接錘打技巧詳解

鑄鐵件焊接裂紋預防措施
