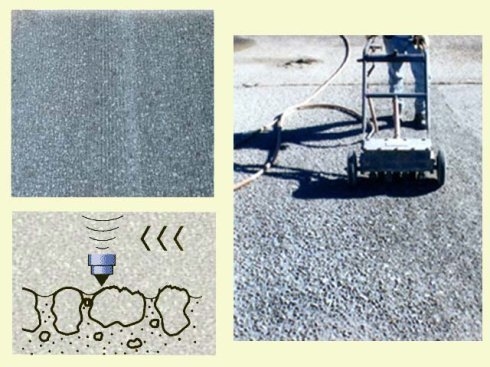

混凝土表面處理至關(guān)重要，其最佳方法因處理目的和工況而異，機(jī)械處理方面，打磨可除表層雜質(zhì)、提高平整度與光潔度；噴砂能增強(qiáng)附著力，清理頑固污漬；高壓水射流適用于大面積除污且不傷基材，化學(xué)處理中，酸洗可去水垢油污并粗化表面，堿洗能除油脂且有緩蝕作用，但都要控制濃度與時(shí)間，物理化學(xué)結(jié)合的火焰處理可改表面性能，電解拋光用于特殊要求，激光處理精度高但成本高，處理時(shí)需依混凝土狀況、處理目標(biāo)及成本等選合適方法，同時(shí)要重視安全環(huán)保，如機(jī)械處理防粉塵、

混凝土表面處理的最佳方法

混凝土表面處理是一個(gè)重要的步驟，它直接影響到后續(xù)涂層的附著力和使用壽命。以下是根據(jù)最新的研究和實(shí)踐總結(jié)出的一些最佳方法。

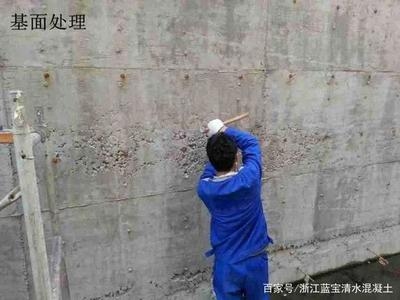

1. 基層準(zhǔn)備

在進(jìn)行任何表面處理之前，首先要確保混凝土基層堅(jiān)固、密實(shí)和平整?；鶎硬粦?yīng)有松散的沙粒、起殼、裂縫或蜂窩麻面等缺陷。使用2M直尺檢查平整度，允許的最大空隙不應(yīng)超過(guò)5mm。

2. 清潔和干燥

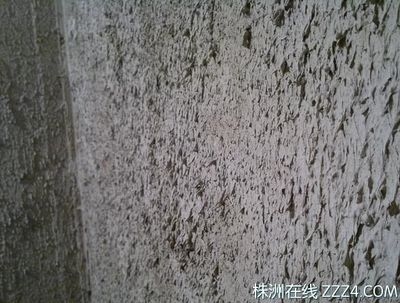

混凝土表面必須清潔干燥。在深度為20mm的厚度層中，含水率不應(yīng)大于6%?？梢允褂媚ス鈾C(jī)、砂輪或鋼絲刷等工具清理表面，然后用干凈的軟毛刷、壓縮空氣機(jī)或吸塵器清理干凈。

3. 酸洗和中和

對(duì)于未經(jīng)風(fēng)化的堿性較大的混凝土表面，可以進(jìn)行酸洗處理。使用3%稀酸涂刷基層，然后用毛刷清理干凈。這有助于提高涂層的附著力。

4. 缺陷修補(bǔ)

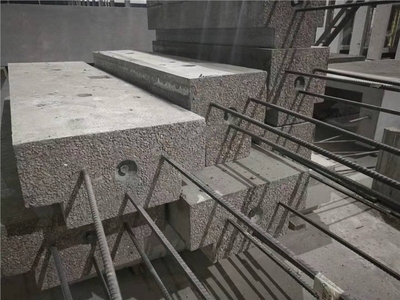

對(duì)于表面缺陷，如孔洞和裂縫，應(yīng)使用高強(qiáng)修補(bǔ)料進(jìn)行修補(bǔ)。新老混凝土交接處需要進(jìn)行界面處理，以預(yù)防后期空鼓和表面脫落。

5. 表面涂層

在表面處理結(jié)束后，應(yīng)進(jìn)行硬度、強(qiáng)度和含水率的檢測(cè)，符合相關(guān)標(biāo)準(zhǔn)后，再進(jìn)行下一步的涂層施工?？梢赃x擇適合的涂料，如丙烯酸乳液、氨綸漆等，以提高混凝土的防水性能、抗裂性能和抗凍性能。

6. 特殊處理

對(duì)于特定的加固方法，如粘貼碳纖維加固法，需要對(duì)混凝土表面進(jìn)行特殊的處理，包括清除劣化層、裂縫處理、表面打磨和平整處理。

通過(guò)上述步驟，可以有效地進(jìn)行混凝土表面處理，確保涂層的質(zhì)量和建筑物的耐久性。

混凝土表面防滑處理技術(shù)

混凝土裂縫修補(bǔ)材料選擇

混凝土酸洗處理的注意事項(xiàng)

混凝土涂層附著力提升方法
