粘貼加固后進(jìn)行防腐處理是確保結(jié)構(gòu)長期穩(wěn)定的重要步驟，需對(duì)鋼板表面進(jìn)行徹底清潔和除銹，可采用噴砂、機(jī)械打磨等方法，達(dá)到Sa2級(jí)或St3級(jí)以上標(biāo)準(zhǔn)，確保金屬表面無油污、灰塵及銹蝕，涂刷防銹底漆，干膜厚度應(yīng)控制在40μm左右，以增強(qiáng)附著力和防腐效果，根據(jù)具體環(huán)境條件，可選擇涂防銹漆或采用20mm厚M15水泥砂漿抹面保護(hù)，形成物理屏障，隔絕腐蝕介質(zhì)，還需注意施工過程中的細(xì)節(jié)，如去除所有注入嘴和排氣管，避免留下隱患，對(duì)于有防火要求的區(qū)域，應(yīng)按照相關(guān)規(guī)范對(duì)膠粘劑和鋼板進(jìn)行防火處理。

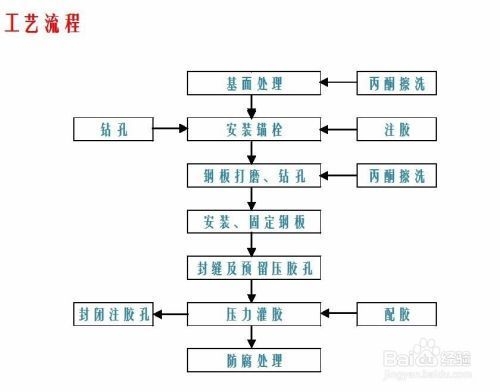

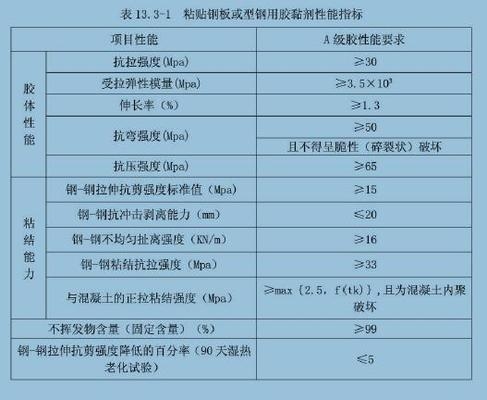

鋼板粘貼加固后的防腐處理方式

• 涂層法
  • 涂層法施工首先要進(jìn)行除銹工作，對(duì)于要求較高的涂層這一步尤為重要。一般的操作是先將鋼板表面清理干凈，去除銹跡、油污等雜質(zhì)，保持表面干燥。然后按照相關(guān)標(biāo)準(zhǔn)和要求涂抹防腐涂層，涂層材料有多種選擇，如防銹漆等。通過這種方式在鋼板表面形成一層保護(hù)膜，阻止外界環(huán)境因素對(duì)鋼板的腐蝕，延長鋼板的使用壽命。
• 熱浸鋅處理
  • 將鋼板浸入熔化的鋅液中，使鋼板表面附著一層鋅層。鋅層可以起到隔離空氣和水分的作用，防止鋼板生銹腐蝕。這種方法形成的鋅層相對(duì)比較均勻、牢固，具有較好的防腐效果。
• 電弧噴涂防腐法
  • 利用電弧噴涂設(shè)備，將防腐材料（如金屬絲材）熔化后，通過高速氣流將熔化的材料霧化噴涂到鋼板表面，形成防腐涂層。這種方法可以根據(jù)需要選擇不同的噴涂材料，如鋅、鋁及其合金等，能夠提供較好的防腐性能。
• 在鋼板表面粉刷水泥砂漿保護(hù)（常規(guī)情況）
  • 對(duì)于常規(guī)的鋼板防腐，可在鋼板表面粉刷水泥砂漿。如果鋼板面積較大，為了有利于砂漿粘結(jié)，可粘一層鋼絲網(wǎng)或點(diǎn)粘一層豆石，并在抹灰時(shí)粉刷一道混凝土界面劑。對(duì)于梁，水泥砂漿的厚度不應(yīng)小于20mm；對(duì)于板，不應(yīng)小于15mm。在粉刷之前，需確保鋼板表面除銹、去油污，并保持干燥。
• 涂防銹漆（常規(guī)情況）
  • 在粘貼加固的鋼板應(yīng)按照設(shè)計(jì)的要求進(jìn)行防腐處理，如在常規(guī)情況下，可在鋼板表面涂防銹漆。涂漆前需將鋼板外露部分除銹，用丙酮擦去油污，并保持干燥。

鋼板防腐涂層的最佳厚度

熱浸鋅處理的工藝流程

電弧噴涂防腐法的優(yōu)缺點(diǎn)

水泥砂漿保護(hù)層的施工要點(diǎn)
