mm鋼板焊接常見缺陷及分析如下：，- **氣孔**：焊件表面或內(nèi)部出現(xiàn)孔洞，多因氣泡殘留或氣體孔形成，影響焊縫致密性。，- **咬邊（咬肉）**：焊縫邊緣被母材過度熔化，形成凹陷，削弱接頭強度，易引發(fā)應(yīng)力集中。，- **焊瘤**：熔池金屬流淌至焊縫外，造成表面不平整，可能掩蓋其他缺陷。，- **弧坑**：收弧時未填滿弧坑，導(dǎo)致焊縫突然終止，易產(chǎn)生裂紋和應(yīng)力集中。，- **表面裂紋**：焊縫冷卻過程中產(chǎn)生的開裂，與材料、焊接應(yīng)力及冷卻速度相關(guān)。，- **夾渣**：焊接過程中雜質(zhì)未完全浮出，殘留在焊縫內(nèi)，降低力學(xué)性能。，- **未焊透**：焊縫根部未完全熔合，導(dǎo)致接頭強度不足，易引發(fā)脆斷。，- **角焊縫塌陷**：角焊時焊縫金屬過量導(dǎo)致塌陷，影響結(jié)構(gòu)穩(wěn)定性。，- **尺寸不合格**：焊縫過高、過寬或不均勻，影響美觀和強度，角焊縫塌陷尤為典型。，

8mm鋼板焊接常見缺陷分析

常見焊接缺陷類型及原因分析

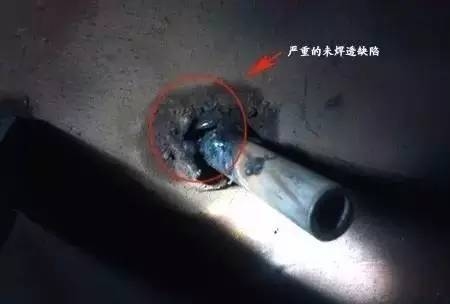

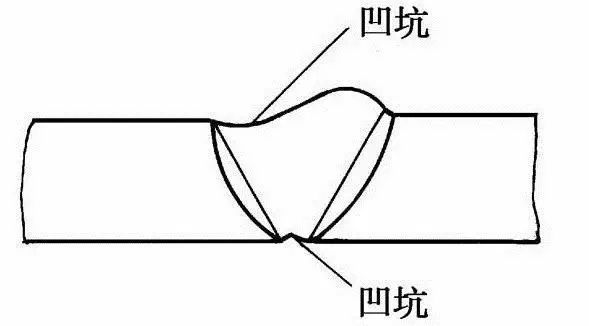

未焊透

• 定義：母體金屬接頭處中間（X坡口）或根部（V、U坡口）的鈍邊未完全熔合在一起而留下的局部未熔合。
• 原因分析：對口間隙過小、坡口角度偏小、鈍邊厚、焊接線能量小、焊接速度快、焊接操作手法不當(dāng)。

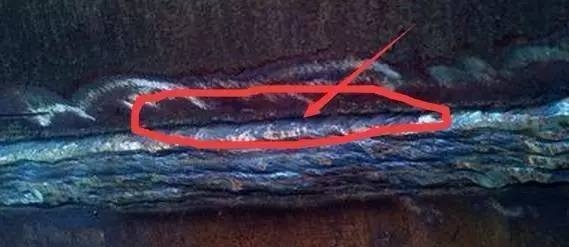

未熔合

• 定義：固體金屬與填充金屬之間（焊道與母材之間），或者填充金屬之間（多道焊時的焊道之間或焊層之間）局部未完全熔化結(jié)合。
• 原因分析：焊接線能量小，焊接速度快或操作手法不恰當(dāng)。

氣孔

• 定義：在熔化焊接過程中，焊縫金屬內(nèi)的氣體或外界侵入的氣體在熔池金屬冷卻凝固前未來得及逸出而殘留在焊縫金屬內(nèi)部或表面形成的空穴或孔隙。
• 原因分析：焊接過程中，焊接本身產(chǎn)生的氣體或外部氣體進入熔池，在熔池凝固前沒有來得及溢出熔池而殘留在焊縫中。

夾渣與夾雜物

• 定義：熔化焊接時的冶金反應(yīng)產(chǎn)物，例如非金屬雜質(zhì)（氧化物、硫化物等）以及熔渣，由于焊接時未能逸出，或者多道焊接時清渣不干凈，以至殘留在焊縫金屬內(nèi)。
• 原因分析：焊件清理不干凈、多層多道焊層間藥皮清理不干凈、焊接過程中藥皮脫落在熔池中等。

裂紋

• 定義：焊縫裂紋是焊接過程中或焊接完成后在焊接區(qū)域中出現(xiàn)的金屬局部破裂的表現(xiàn)。

防治措施

針對未焊透的防治措施

• 對口間隙嚴(yán)格執(zhí)行標(biāo)準(zhǔn)要求，最好間隙不小于2㎜。
• 對口坡口角度，按照壁厚和DL/T869-2004《火力發(fā)電廠焊接技術(shù)規(guī)程》的要求，或者按照圖紙的設(shè)計要求。
• 根據(jù)自己的操作技能，選擇合適的線能量、焊接速度和操作手法。
• 使用短弧焊接，以增加熔透能力。

針對未熔合的防治措施

• 適當(dāng)加大焊接電流，提高焊接線能量。
• 焊接速度適當(dāng)，不能過快。
• 熟練操作技能，焊條（槍）角度正確。

針對氣孔的防治措施

• 焊條要求進行烘培，裝在保溫筒內(nèi)，隨用隨取。
• 焊絲清理干凈，無油污等雜質(zhì)。
• 焊件周圍10～15㎜范圍內(nèi)清理干凈，直至發(fā)出金屬光澤。
• 注意周圍焊接施工環(huán)境，搭設(shè)防風(fēng)設(shè)施，管子焊接無穿堂風(fēng)。
• 氬弧焊時，氬氣純度不低于99.95%，氬氣流量合適。
• 盡量采用短弧焊接，減少氣體進入熔池的機會。
• 焊工操作手法合理，焊條、焊槍角度合適。
• 焊接線能量合適，焊接速度不能過快。
• 按照工藝要求進行焊件預(yù)熱。

針對夾渣與夾雜物的防治措施

• 焊件焊縫破口周圍10～15㎜表面范圍內(nèi)打磨清理干凈，直至發(fā)出金屬光澤。
• 多層多道焊時，層間藥皮清理干凈。
• 焊條按照要求烘培，不使用偏芯、受潮等不合格焊條。
• 盡量使用短弧焊接，選擇合適的電流參數(shù)。
• 焊接速度合適，不能過快。

針對裂紋的防治措施

• 矯正操作姿勢，選用合理的規(guī)范，采用良好的運條方式。
• 焊角焊縫時，用交流焊代替直流焊也能有效地防止咬邊。

通過以上措施，可以有效預(yù)防和減少8mm鋼板焊接過程中的常見缺陷，確保焊接質(zhì)量。

8mm鋼板焊接裂紋預(yù)防技巧

焊接未焊透的檢測方法

如何避免焊接過程中產(chǎn)生氣孔

8mm鋼板焊接操作手法優(yōu)化
