焊接夾具的設計關乎焊接質量與效率，有諸多要點，定位要精準，需依據工件形狀、尺寸及焊接要求，合理設置定位元件，確保工件在夾具中的位置準確無誤，這是保證焊接精度的基礎，夾緊裝置要可靠且合適，能提供穩定夾緊力，防止工件在焊接過程中移位，又不能使工件變形，要考慮夾具的可操作性，便于工件的裝夾與取出，操作應簡單便捷，夾具應具備一定通用性，可適應多種相似工件的焊接，降低成本，還要注重夾具的強度與剛度，以承受焊接過程中的力與熱作用，良好的導向性有助于保證焊接路徑準確，而合理的敞開性能讓焊接操作順利進行，方便焊工操作，

一、結構與性能方面的要點

• 足夠的強度和剛度
  • 夾具應能在焊接過程中保持其形狀和結構穩定，不會因承受焊接應力、工件重量等因素而發生變形，從而保證工件的定位和夾緊效果不受影響。例如在大型結構件的焊接工裝中，如果夾具剛度不足，可能導致工件在焊接時發生位移，影響焊接精度。這一點在多個搜索結果中均有提及，如在[1]中提到工裝夾具應具備足夠的強度和剛度，操作應簡便、省力、安全可靠；[2]也指出夾具應具有足夠的穩定性和剛度，能夠保持工件在焊接過程中的位置和姿態不變。
• 滿足定位精度要求

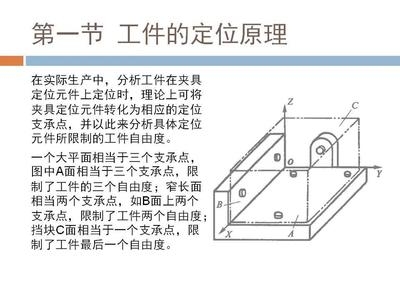

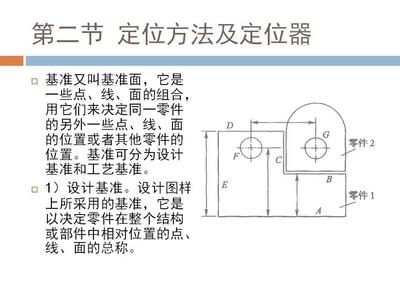

  • 定位方式合理選擇：根據工件的形狀、尺寸和焊接要求，選擇合適的定位元件，如定位銷、定位塊等，實現工件的精確定位，確保焊接接縫的位置和尺寸符合要求。例如對于具有孔特征的工件，可利用定位銷插入孔中來確定其位置；對于平面特征的工件，可通過定位塊與平面的貼合來定位。[2]中明確提到使用定位銷、定位塊等元件來實現準確定位。

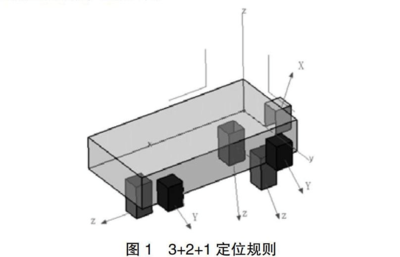

  • 多方向限位約束：在X、Y、Z等方向都要對工件進行限位、定位和約束，保證定位準確、牢固，確保焊接后的尺寸、公差、形位公差等符合客戶要求。[3]強調把要焊接的零件在3D圖里組件好，定義好組裝組件與治具的定位基準面，或孔，在X，Y，Z方向都要有限位，定位，約束保證定位準確，牢固。
• 良好的穩定性
  • 夾具在長時間使用過程中應保持穩定，不產生位移或松動，這對于保證焊接質量和精度非常重要。例如在連續焊接作業時，如果夾具穩定性差，可能會使工件在焊接過程中發生微小移動，導致焊接缺陷。[4]提到夾具工裝應保持穩定，確保在長時間使用過程中不產生位移或松動。

二、操作便利性方面的要點

• 操作簡便省力

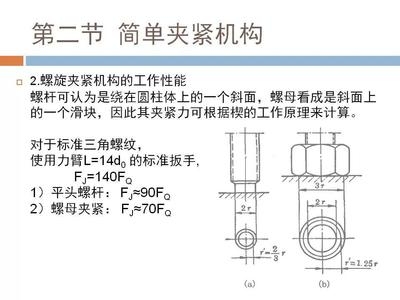

  • 夾具的操作應簡單方便，減少工人的操作難度和勞動強度。例如采用易于操作的夾緊裝置，如快速夾具、手柄式夾具等，工人可以輕松地進行夾緊和松開操作。[1]指出工裝夾具操作應簡便、省力、安全可靠。
• 裝夾快速高效
  • 采用快速裝夾機構：應盡量采用各種快速高效的裝夾機構，保證操作方便，縮短輔助時間，提高生產效率。例如使用氣動或液壓夾緊裝置，可以實現快速夾緊和松開工件。[1]強調應滿足裝夾過程中簡單與快速操作，采用快速高效的裝夾機構。
  • 方便調整與適應性：夾具應具有一定的可調性，以適應不同尺寸和形狀的工件?？梢栽O(shè)計可調節的夾爪、支撐裝置等，方便夾具的調整和對不同工件的適應性。[2]提到夾具應具有一定的可調性，可設計可調節的夾爪、支撐裝置等，方便夾具的調整和適應性。

三、維護與成本方面的要點

• 易損件便于更換
  • 易損零件必須是可以快速更換的結構，盡量不需要使用其它工具進行。這樣可以減少夾具維修時間，提高設備的利用率。[1]中提到了這一設計要點。
• 結構簡單合理
  • 夾具的結構應力求簡單、合理，便于制造、裝配、調整、檢驗、維修等。復雜的結構不僅制造困難，而且維修和調整也不方便。[1]明確指出盡可能的避免結構復雜、成本昂貴，夾具結構應力求簡單合理。
• 盡量選用標準件
  • 盡可能選用標準件作為組成零件，降低制造成本，提高經濟效益。標準件具有成本低、質量可靠、容易獲取等優點。[1]提到了這一要點。

四、其他方面的要點

• 保護工件表面
  • 夾具接觸工件的部分應采取適當?shù)谋Ｗo(hù)措施，以避免對工件表面造成損壞?？梢允褂密泬|、保護膜等材料，在接觸面上提供保護。[2]指出夾具接觸工件的部分應采取適當?shù)谋Ｗo(hù)措施，如使用軟墊、保護膜等。
• 具備焊接輔助功能（可選）
  • 根據具體需求，夾具設計時可考慮添加輔助功能，如焊縫前處理裝置、焊接參數調節裝置等，以提高焊接質量和效率。[2]提到夾具設計時可考慮添加輔助功能。
• 安全性設計
  • 夾具設計應考慮到操作人員的安全，避免尖銳的邊緣和突起物，確保操作的穩定性和安全性。對于易燃的工件，要考慮安全防火措施。[2]強調了夾具設計中的安全性要求。
• 清洗和維護便捷性
  • 夾具的設計應考慮到清洗和維護的便捷性。易于清理的結構和材料可降低日常維護的難度。[2]指出夾具的設計應考慮到清洗和維護的便捷性。
