厚鋼板焊接夾具設計至關重要，要精準確定夾具的定位基準，確保厚鋼板在焊接過程中位置準確無誤，防止因位置偏差導致焊接缺陷，夾具的夾緊裝置需具備足夠強度與可靠性，能穩固夾持厚鋼板，承受焊接時產生的較大應力，避免鋼板移位，考慮厚鋼板焊接的熱變形問題，夾具設計應預留一定的補償余量或設置可調節機構，以應對焊接過程中的尺寸變化，夾具材料要有良好的耐熱性和耐磨性，保證在多次使用后仍能保持性能，夾具結構應便于操作與裝配，提高焊接效率。

厚鋼板焊接夾具設計要點

設計基礎

在設計厚鋼板焊接夾具時，首先需要考慮的是夾具的強度和剛度。夾具在生產中投入使用時要承受多種力度的作用，因此必須具備足夠的強度和剛度以確保穩定性和耐用性。

材料選擇

對于厚鋼板焊接夾具，材料的選擇至關重要。通常，夾具底座等結構件要求采用Q235-A板材和型材焊16號槽鋼，焊后需經熱處理退火消除應力，并進行噴砂處理。定位塊、夾緊塊則推薦采用優質45#鋼，并經熱處理去除加工應力。此外，定位銷應采用40Cr，并進行淬火和調質處理。

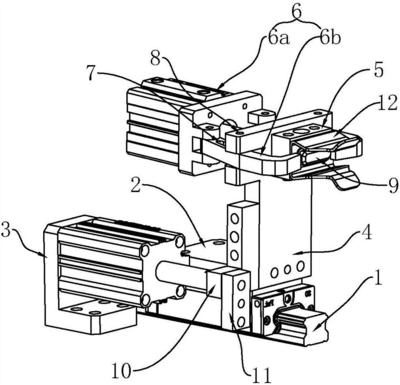

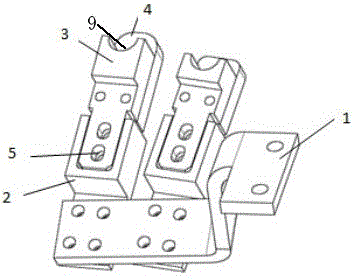

定位與夾緊

在設計過程中，需要確保在X、Y、Z方向都有限位、定位和約束，以保證定位的準確性。定位塊和夾緊塊的設計應考慮到產品的剛性和焊接過程中的穩定性。通常，壓緊位置要求有30kg的壓緊力，而弧焊夾具則要求有50kg的壓緊力。

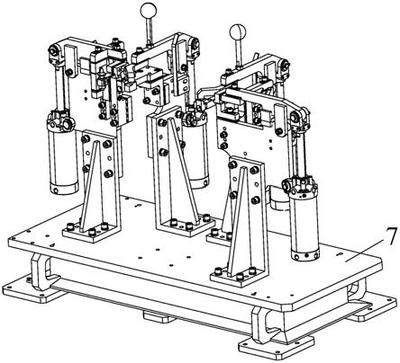

結構設計

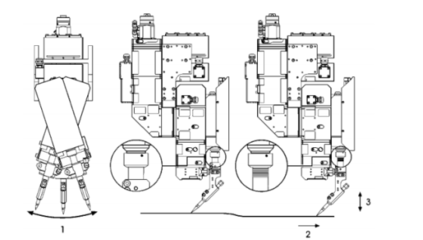

夾具的結構設計應盡量簡單，便于組裝和拆卸，同時要考慮避免焊接設備的碰撞。在設計時，還需要考慮到工件抬起機構和焊鉗導向機構，以保證焊接點的準確位置。

注意事項

在設計厚鋼板焊接夾具時，還需要注意一些細節問題。例如，氣缸在壓緊點處必須留有預留行程，腳輪的選用應根據夾具的重量和移動需求來決定，以及限位塊的使用情況等。

綜上所述，厚鋼板焊接夾具的設計要點包括但不限于材料選擇、強度和剛度的要求、定位與夾緊的設計、結構的簡潔性和功能性、以及各種細節的考慮。這些要點共同確保了焊接過程的穩定性和產品質量。
