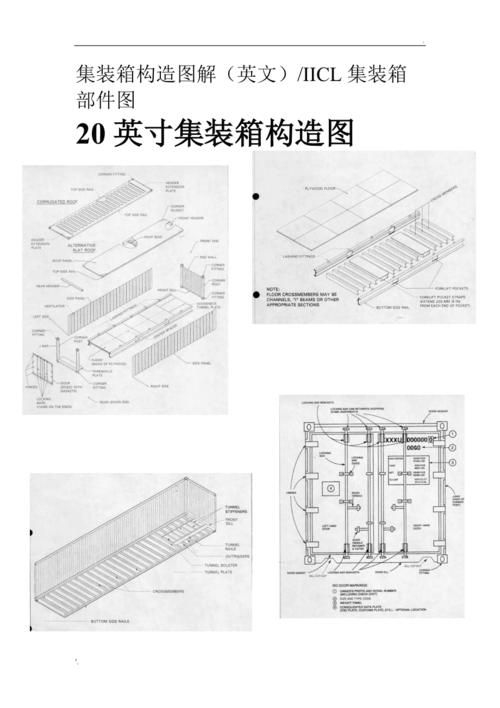

集裝箱的構造分解圖來啦！幫你快速理清它的主要部件和結構特點。

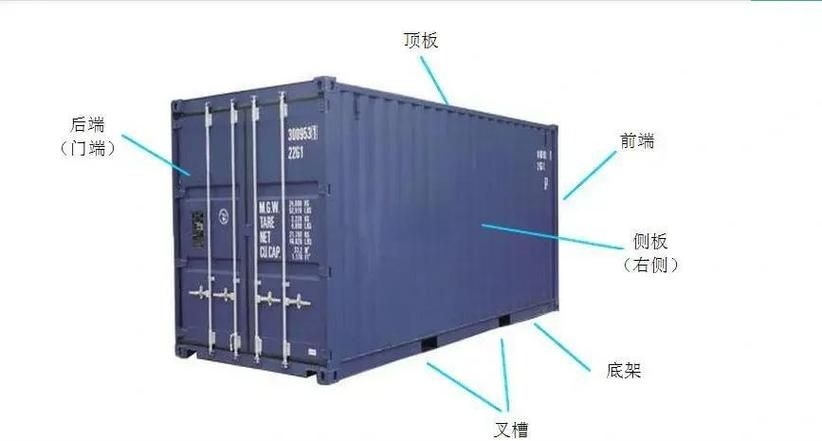

集裝箱主要部件

• 角件：位于八個角端，用于支承、堆碼、裝卸和栓固集裝箱。
• 底部結構：由底角件、下側梁、底端梁、門檻、底橫梁、箱底板構成，承受箱內貨載。
• 前端框架：與載箱車輛行駛方向相一致的端部構件，由頂角件、底角件、角柱、上端梁、下端梁和端板組成。
• 后端框架：帶有箱門的一端，由頂角件、底角件、角柱、門楣、門檻和箱門（門鉸鏈、門把手、門鎖裝置、門板結構）組成。
• 側壁結構：位于箱體兩側，由上側梁、下側梁和側壁板組成。
• 箱頂結構：由上側梁、上端梁、門楣和頂板組成。

集裝箱分類

• 按制造材料分類：主要有鋼、鋁合金、玻璃鋼三種集裝箱。
• 按結構分類：可分為固定式集裝箱、折疊式集裝箱、薄殼式集裝箱。
• 按用途分類：有冷凍集裝箱、掛衣集裝箱、開頂集裝箱、框架集裝箱、罐式集裝箱、冷藏集裝箱、平臺集裝箱、通風集裝箱、保溫集裝箱等。

集裝箱規格標準

• 外尺寸：20英尺×8英尺×8英尺6英寸（簡稱20尺貨柜）、40英尺×8英尺×8英尺6英寸（簡稱40尺貨柜）、40英尺×8英尺×9英尺6英寸（簡稱40尺貨柜）。
