桁架制作過程詳細步驟

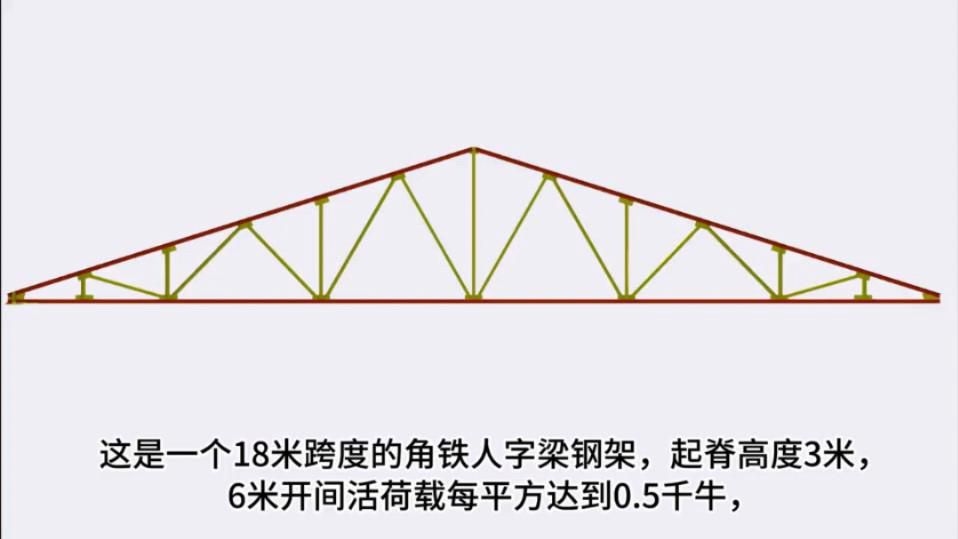

1. 角鐵人字梁桁架制作過程,18米跨度桁架結構,-嗶哩嗶哩
2. 戶外桁架搭建全流程,穩固技巧大揭秘-
3. SU技巧分享丨兩種方法解決你的曲面桁架制作難題!!-嗶哩嗶哩
4. 木結構桁架梁、柱制作技術施工工藝-百家號
5. 鋼管桁架結構施工技術施工工藝-百家號

桁架制作需根據材料（鋼、木、鋼管）和類型（平面、曲面）選擇工藝，核心步驟包括放樣、切割、拼裝、焊接及穩定性控制。以下是關鍵流程：

一、鋼桁架制作

1. ?放樣與切割?：按圖紙放樣，采用相貫線切割機切割鋼管，預留焊接收縮余量。
2. ?節點加工?：球節點或鑄鋼節點需工廠預制，確保精度。
3. ?拼裝焊接?：
   • 上下弦桿用角鋼背靠背固定，節點處加連接夾板。
   • 焊接時需控制坡口角度（55°~80°），采用CO?氣體保護焊。
4. ?穩定性控制?：在上下弦桿約3米處設置水平支撐，間距按結構計算確定。

01:3000:00/01:301.制作過程概述2.材料準備3.上下弦桿固定4.節點連接5.焊接固定6.室內樹撐桿安裝7.屋面領條制作8.角鋼拼縫處理9.穩定性控制

二、木桁架制作

1. ?放樣?：按跨度1/200起拱，繪制桿件軸線及邊線。
2. ?配料與榫接?：方木下料后加工榫槽，試裝配后驗收。
3. ?齒形連接?：齒深方木≥20mm，原木≥30mm，需精確繪制齒形線。

三、鋼管桁架施工

1. ?彎管工藝?：大半徑管用中頻熱彎，控制點需多于節點。
2. ?三維放樣?：復雜節點需實體模型模擬，避免干涉。
3. ?安裝與涂裝?：分段吊裝后涂裝，焊縫需冷卻后檢查。

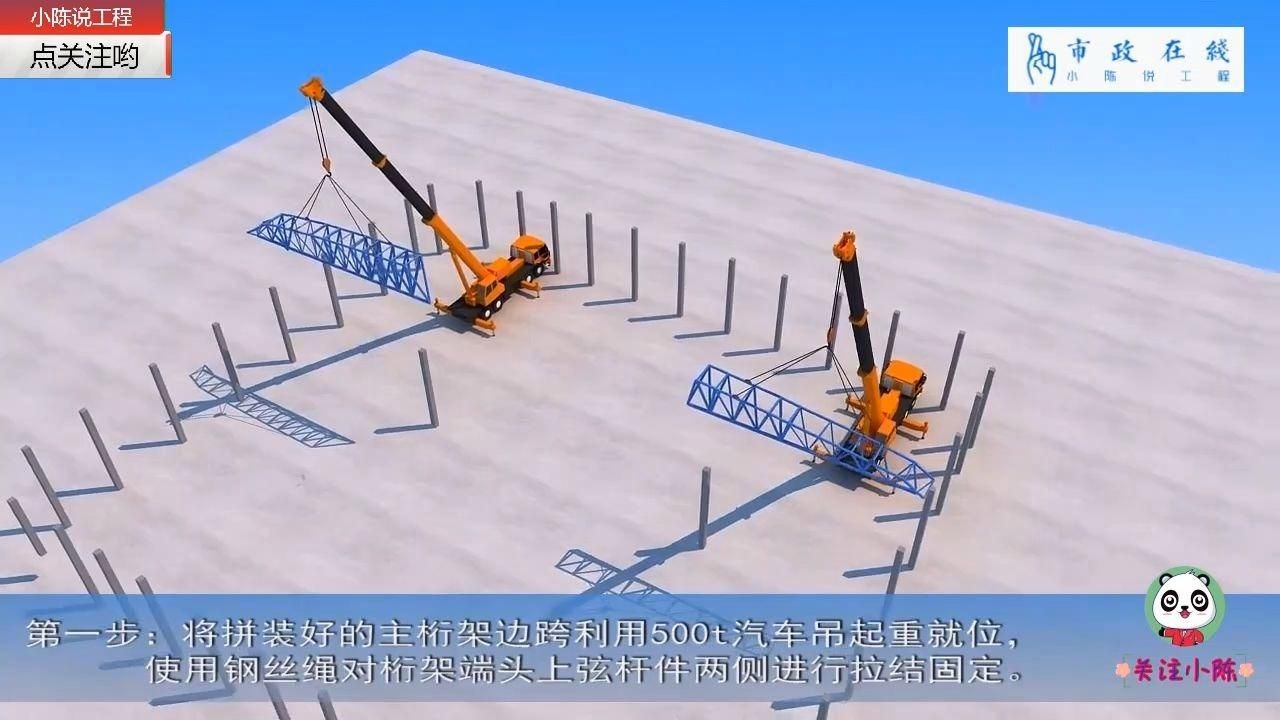

02:0900:00/02:091.地面定位劃線2.拼裝桁架下弦桿件3.安裝上弦桿件及水平桿件4.安裝斜腹桿件5.整體吊裝6.鋼絲繩拉結固定7.臨時固定桁架兩側8.支撐柱四面固定

四、特殊工藝

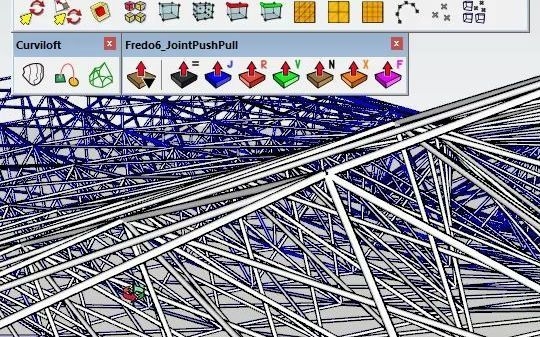

• ?曲面桁架?：可用SU插件生成面域或通過曲面流動工具制作。
• ?懸臂拼裝?：預制拱段后逐段拼裝，用拉桿固定。

02:26SU技巧分享丨兩種方法解決你的曲面桁架制作難題!!嗶哩嗶哩
02:06第67期-桁架制作【Sketchup 黑科技】嗶哩嗶哩

---

需要?桁架材料對比表?嗎？可以幫你快速選型，節省決策時間。
