下鋼筋焊接技術(shù)要點包括以下方面：，明確低溫焊接條件，環(huán)境溫度低于 -5℃時進(jìn)行鋼筋閃光對焊或電弧焊屬于低溫焊接。，要合理選擇預(yù)熱方式，可依據(jù)鋼材厚度采用電加熱或火焰加熱，并按規(guī)范控制預(yù)熱溫度，在約束應(yīng)力較大時，適當(dāng)提高預(yù)熱溫度 10 - 30℃。，需調(diào)整焊接工藝參數(shù)，使焊縫和熱影響區(qū)緩慢冷卻，以減小焊接應(yīng)力和防止出現(xiàn)裂紋等缺陷。，

低溫下鋼筋焊接技術(shù)要點

• 焊接材料選擇

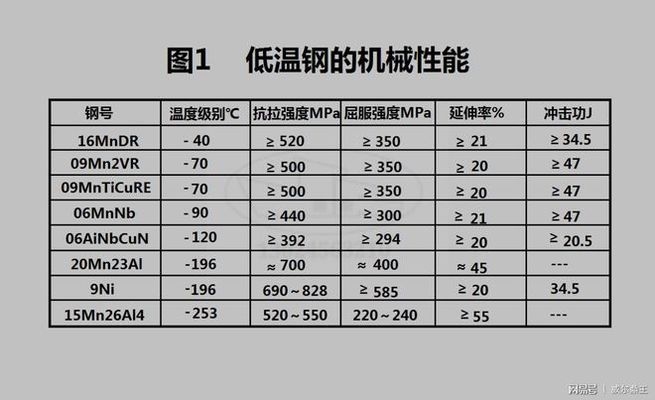

  • 在負(fù)溫條件下，焊接材料性能會改變，一般應(yīng)選擇低氫型焊條，以降低焊接過程中氫含量，減少冷裂紋產(chǎn)生。例如在鋼筋負(fù)溫焊接中，這種焊條的使用有助于保證焊接質(zhì)量。
• 焊接工藝參數(shù)調(diào)整

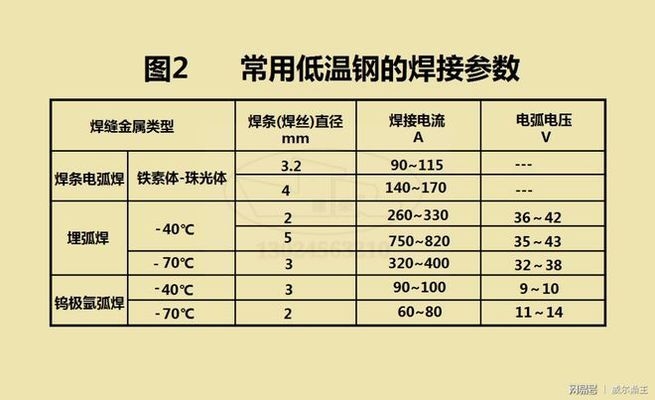

  • 適當(dāng)增大焊接電流和電壓，提高焊接熱輸入，確保焊縫成型良好。例如在鋼筋負(fù)溫焊接時，需要根據(jù)實際情況對焊接電流、電壓和焊接速度等參數(shù)做出相應(yīng)調(diào)整。
• 采取保溫措施

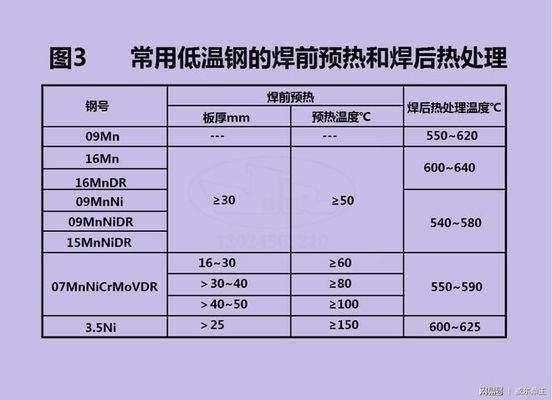

  • 預(yù)熱鋼筋：在焊接前對鋼筋進(jìn)行預(yù)熱，可減少溫度對焊接質(zhì)量的影響。
  • 焊縫覆蓋：使用保溫毯對焊縫進(jìn)行覆蓋，減少熱量散失。
  • 設(shè)置擋風(fēng)板：在焊接過程中使用擋風(fēng)板，避免冷風(fēng)對焊接區(qū)域的影響，保證焊接區(qū)域溫度穩(wěn)定，確保焊接質(zhì)量。
• 焊工操作技能要求
  • 焊工需要熟練掌握焊接技巧，以確保焊縫質(zhì)量穩(wěn)定可靠。因為焊工的操作技能也是影響負(fù)溫焊接質(zhì)量的重要因素。
• 環(huán)境溫度的考慮
  • 對于鋼筋低溫焊接，環(huán)境溫度不宜低于-20℃，否則可能影響焊接接頭質(zhì)量。在雪天或施焊現(xiàn)場風(fēng)速超過5.4m/s（3級風(fēng)）焊接時，應(yīng)采取遮蔽措施，焊后冷卻的接頭應(yīng)避免碰到冰雪，可采用閃光對焊、電弧焊或氣壓焊等方法進(jìn)行焊接。

鋼筋低溫焊接預(yù)熱溫度控制

負(fù)溫下鋼筋焊接質(zhì)量檢測方法

低溫焊接材料性能變化研究

鋼筋焊接保溫措施的實際效果
