桁架設計使用規范概述

桁架設計需嚴格遵循結構安全、功能適配及規范合規性，核心規范涵蓋材料選擇、幾何參數、節點構造、荷載計算及抗震要求。以下是關鍵規范要點，基于通用建筑標準整理，適用于展覽、建筑等場景：

1. 材料與選型規范

• ?材料類型?：優先選用高強度鋼材（如Q345B及以上），確保延性和抗腐蝕性；木材桁架需用干燥優質原木，避免濕材。
• ?選型原則?：根據跨度選擇結構形式：
  • 三角形桁架：適用于≤18m跨度，構造簡單。
  • 多邊形/弧形桁架：＞18m跨度時受力更優，自重輕。
  • 鋼木混合桁架：跨度較大或需快速搭建時推薦。

2. 幾何參數與尺寸要求

• ?高跨比?：中央高度與跨度之比需滿足最低限值，例如三角形木桁架≥1/5，鋼木桁架≥1/6。
• ?起拱設計?：桁架需設起拱，高度約為跨度的1/200，以補償長期荷載下的變形。
• ?間距限制?：木檁條支撐時桁架間距≤4m，鋼木或膠合木檁條時≤6m。

3. 節點與連接構造

• ?節點設計?：節點為受力關鍵，需采用剛性或半剛性連接（如焊接），避免脆性破壞；木桁架接頭應避開木材髓心，螺栓連接需雙行排列。
• ?下弦處理?：受拉下弦接頭宜≤2個，采用鋸平對接；鋼木桁架圓鋼下弦需設松緊調節裝置，節點間距＞250倍直徑時加吊桿防下垂。
• ?上弦處理?：受壓接頭設在節點附近，避免端節間；木夾板厚度取上弦寬度的1/2，長度≥5倍寬度。

4. 荷載與穩定性要求

• ?荷載組合?：驗算恒荷載與活荷載（或雪荷載）組合，施工階段需考慮1.0kN集中荷載。
• ?穩定性措施?：
  • 設置支撐體系（如水平支撐、垂直支撐），間距≤60m（木結構≤30m）。
  • 抗震設防時，加強節點錨固，避免“強梁弱柱”效應。

5. 抗震設計規范

• ?延性構造?：通過合理布置屈服區和塑性鉸耗能，避免脆性斷裂；材料需滿足延性標準。

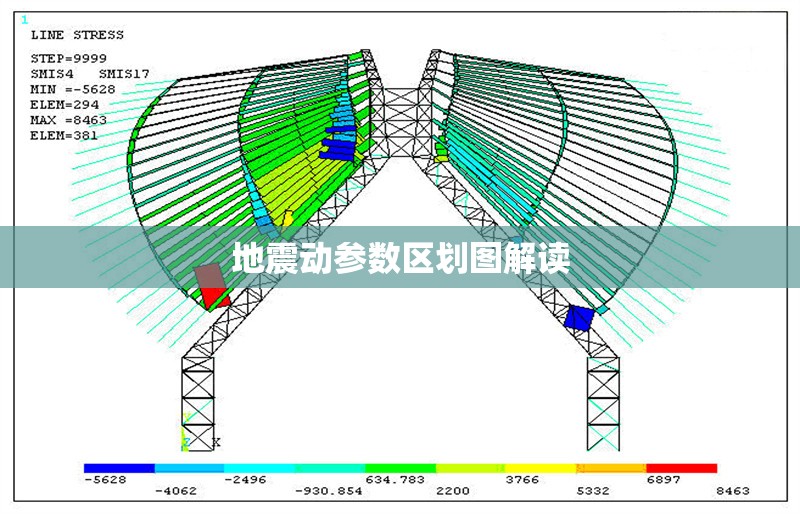

• ?動態響應分析?：使用有限元軟件模擬地震作用，識別薄弱環節；超高層結構慎用剛度過大的伸臂桁架，以防剛度突變。

6. 施工與維護規范

• ?施工要求?：鋼構件需調直，接長宜用綁條焊；木結構需防潮防腐，定期檢查維護。
• ?維護周期?：建成后立即檢查，濕材或新樹種木材需加強前2年維護。

應用場景適配建議

• ?展覽設計?：模塊化桁架適配中小場地（100-500㎡），注重快速搭建與預算控制。
• ?建筑結構?：超高層需平衡抗側移與抗震需求，避免剛度突變。

如需針對特定場景（如展覽、建筑）的詳細規范或設計案例，請?zhí)峁└嘈枨蠹?xì)節。
